Установка упора для рук в сборе – Инструкция по эксплуатации Dell XPS 15 (L501x)
Страница 42

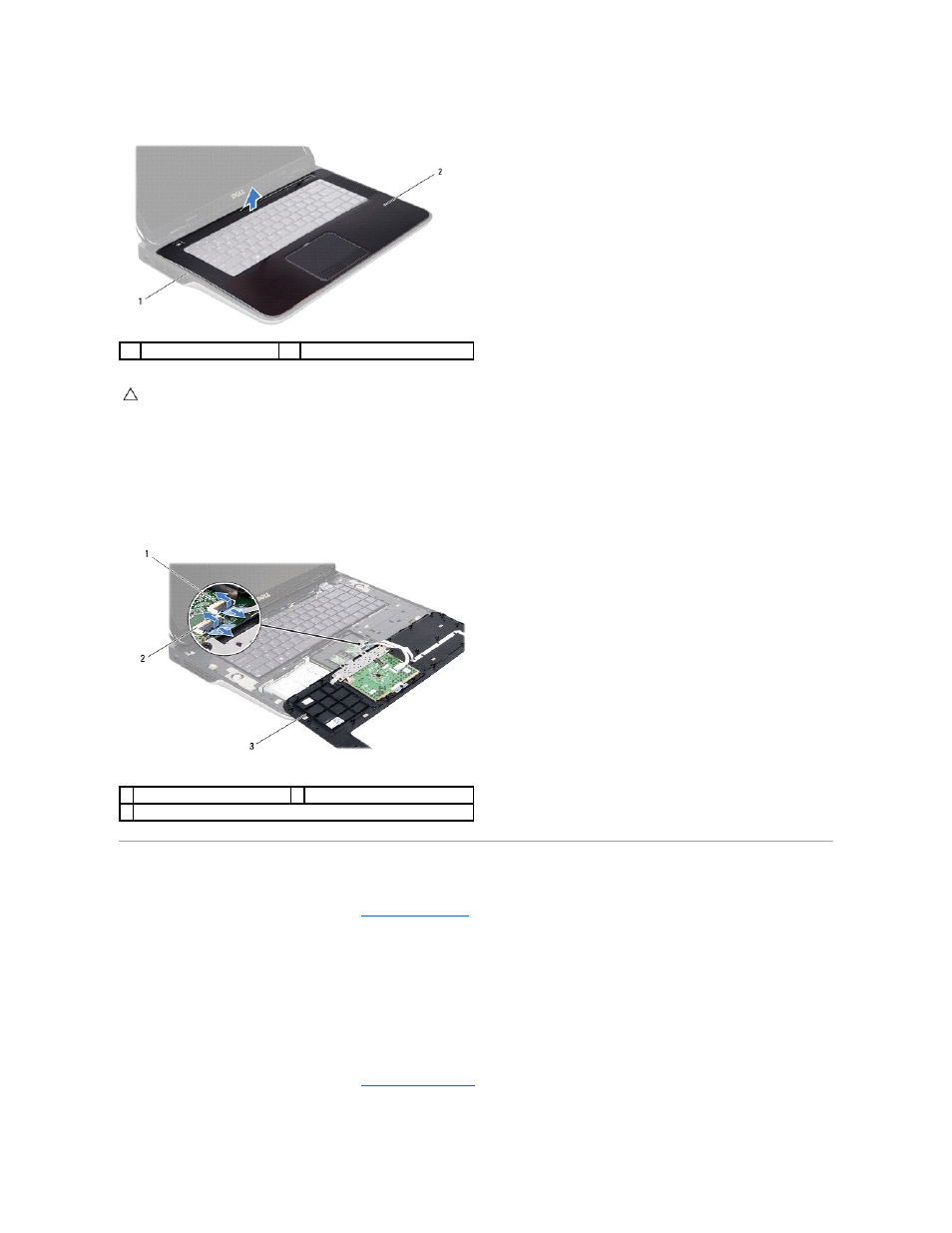

7.
Не прилагая чрезмерных усилий
, потяните упор для рук в сборе и отложите его в сторону от дисплея, как показано на следующем рисунке.
8.
Приподнимите защелку разъема и потяните за язычок
, чтобы отсоединить кабель сенсорной панели и кабель кнопки питания от разъемов на
системной плате
.
9.
Поднимите упор для рук в сборе с верхней крышки
.
Установка упора для рук в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Вставьте кабель сенсорной панели и кабель кнопки питания в разъемы на системной плате
, и нажмите на защелки разъемов, чтобы закрепить
кабели
.
3.
Совместите выступы на упоре для рук в сборе с пазами на верхней крышке и аккуратно установите упор для рук в сборе на место
(при этом
должен быть слышен щелчок
).
4.
Закройте дисплей и переверните компьютер
.
5.
Вверните обратно винт
, которыми упор для рук в сборе крепится к нижней крышке.
6.
Установите на место аккумулятор
(см. раздел
Установка аккумулятора
).
1
верхняя крышка
2
упор для рук в сборе
ВНИМАНИЕ
.
Отделите упор для рук в сборе от верхней крышки
, соблюдая осторожность, чтобы не повредить упор для рук.
1 разъем кабеля кнопки питания
2 разъем кабеля сенсорной панели
3 упор для рук в сборе
