6. Выверните десять винтов , которыми панель дисплея крепится к задней крышке дисплея.
7. Выверните два винта , которыми плата кодирующего преобразователя крепится к задней крышке дисплея.
8. Запомните , как уложены антенные кабели, и извлеките их из направляющей на правом шарнире дисплея.
9. Запомните , как уложен кабель дисплея, и извлеките его из направляющей на левом шарнире дисплея.
10. Снимите панель дисплея с задней крышки дисплея .
Установка панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите панель дисплея на заднюю крышку дисплея .
3. Проложите кабель дисплея через направляющую на левом шарнире дисплея .
4. Проложите антенные кабели через направляющую на правом шарнире дисплея .
5. Вверните обратно десять винтов , которыми панель дисплея крепится к задней крышке дисплея.
6. Вверните обратно два винта , которыми плата кодирующего преобразователя крепится к задней крышке дисплея.
7. Подсоедините кабель камеры к разъему на модуле камеры .
8. Подсоедините кабель платы кодирующего преобразователя к разъему на плате кодирующего преобразователя .
9. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
10. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
1 кабель камеры 2 панель дисплея
3 кабель платы кодирующего преобразователя

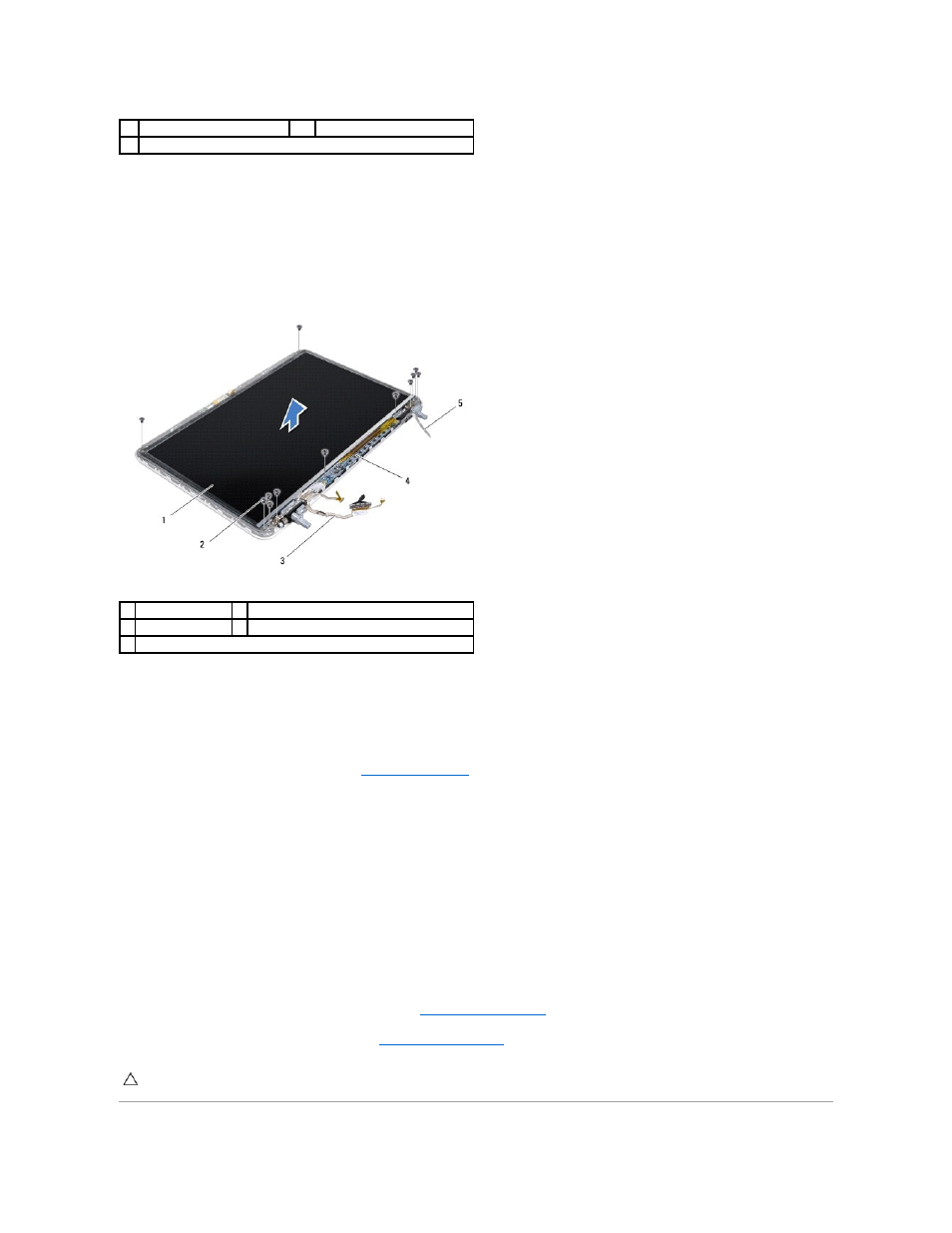

1 панель дисплея 2 винты (12)
3 кабель дисплея 4 плата кодирующего преобразователя
5 антенные кабели
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
