Инструкция по эксплуатации Dell XPS 15 (L501x)
Страница 17
8.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
9.
Переверните компьютер и откройте крышку дисплея до упора
.
10.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
11.
Потяните за язычок
, чтобы отсоединить кабель дисплея от разъема на системной плате.
12.
Отсоедините кабель платы кодирующего преобразователя от разъема на системной плате
.
13.
Ослабьте невыпадающий винт
, которым крепится кабель заземления дисплея.
14.
Запомните
, как уложен кабель дисплея, и извлеките кабель из направляющих желобков.
15.
Запомните
, как уложены антенные кабели мини-платы, и извлеките их из направляющих на верхней крышке.
16.
Аккуратно вытяните антенные кабели из нижней части компьютера через паз на верхней крышке
.
17.
Выверните четыре винта
, которыми дисплей в сборе крепится к основанию компьютера.
ПРИМЕЧАНИЕ
.
Плата кодирующего преобразователя заказывается дополнительно и может отсутствовать в данном компьютере
.

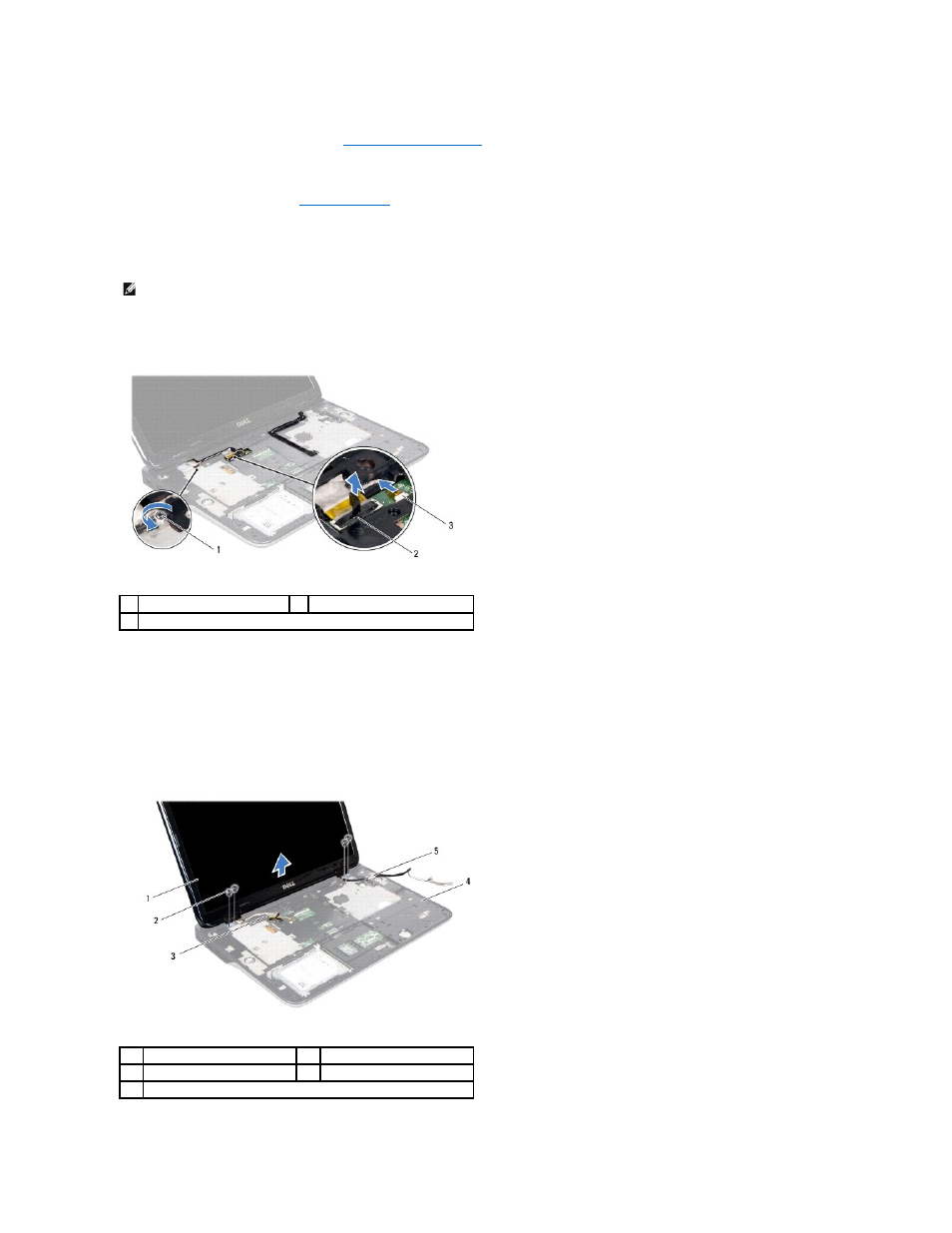

1
невыпадающий винт
2
разъем кабеля дисплея
3
кабель платы кодирующего преобразователя
1
дисплей в сборе
2
винты
(4)
3
кабель дисплея
4
верхняя крышка
5
антенные кабели
