Установка клавиатуры – Инструкция по эксплуатации Dell XPS 15 (L501x)
Страница 30

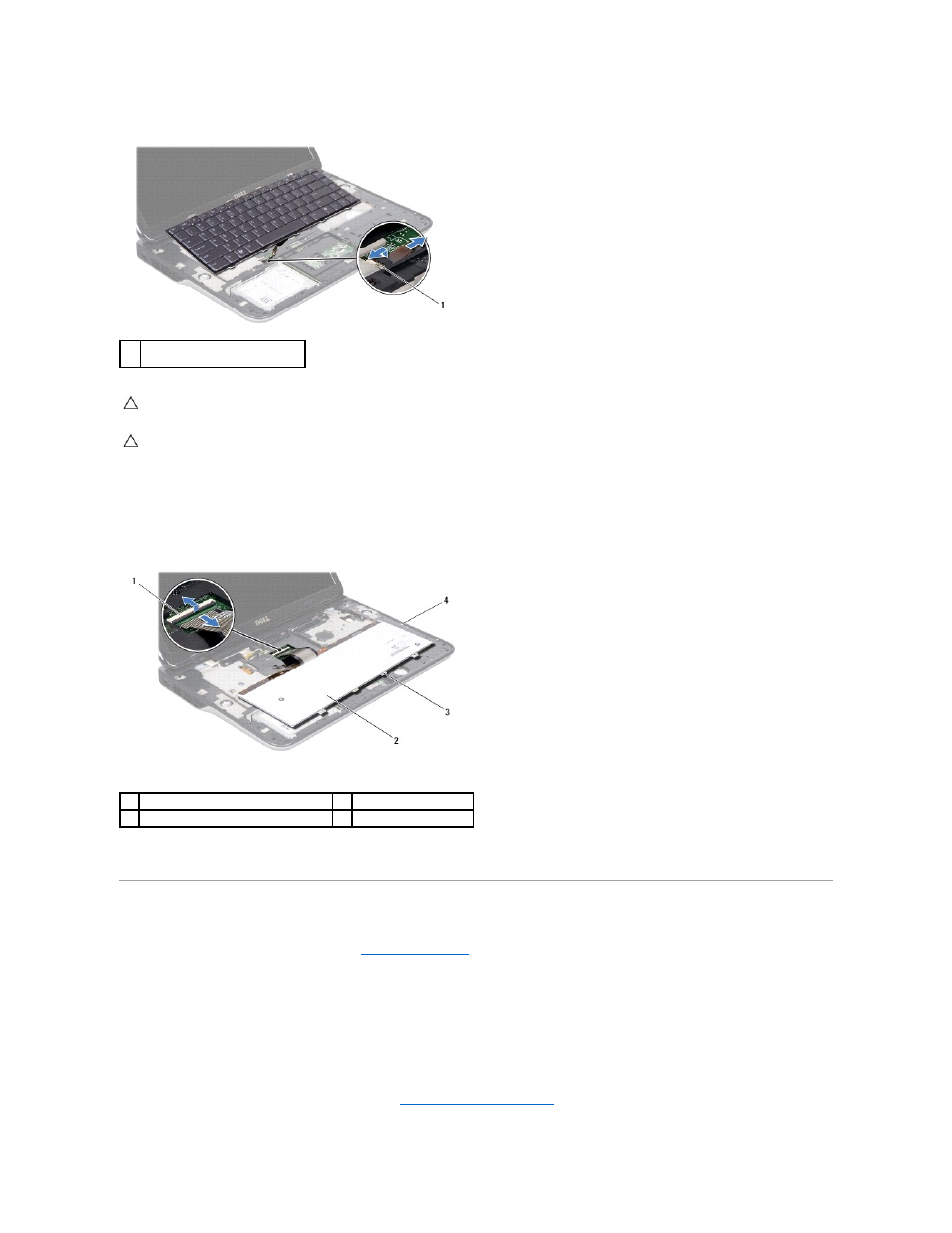

7.
Переверните калвиатуру и положите ее на верхнюю крышку
, как показано на приведенном ниже рисунке.
8.
Приподнимите защелку разъема и отсоедините кабель клавиатуры от разъема на системной плате
.
9.
Приподнимите клавиатуру и снимите ее с верхней крышки
.
Установка клавиатуры
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Вставьте кабель клавиатуры в разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
3.
Вставьте кабель подсветки клавиатуры в разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
4.
Вставьте выступы на клавиатуре в пазы на верхней крышке и опустите клавиатуру
, установив ее на место.
5.
Вверните обратно два винта
, которыми клавиатура крепится к верхней крышке.
6.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
1
разъем кабеля подсветки
клавиатуры
ВНИМАНИЕ
.
Колпачки для клавиш на клавиатуре хрупкие
, легко смещаются, поэтому их замена требует времени. Соблюдайте
осторожность при обращении с клавиатурой во время разборки
.
ВНИМАНИЕ
.
Соблюдайте предельную осторожность при обращении с клавиатурой во время разборки
. В противном случае можно
поцарапать панель дисплея
.
1
разъем кабеля клавиатуры
2
клавиатура
3
выступы на клавиатуре
(4)
4
верхняя крышка
