Pci/pci express, Информацию о завершении процедуры извлечения см, В разделе – Инструкция по эксплуатации Dell XPS 430
Страница 7: Pci/pci, Express
10.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата вошла в слот до конца.
11.
Убедитесь
, ч т о:
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей пластиной
.
l
Выемка в верхней части платы или заглушки расположена вокруг направляющей
.
12.
Если была удалена удерживающая скоба
, защелкните её на место, фиксируя плату PCI-E.
13.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
14.
Подключите компьютер и устройства к электросети и включите их
.
15.
Информацию о завершении установки см
. в разделе
Конфигурирование компьютера после извлечения или установки платы
Конфигурирование компьютера после извлечения или установки платы
PCI/PCI
Express
ВНИМАНИЕ
:
Зажим должен быть освобожден
, чтобы обеспечить посадку платы. Неправильно установленная плата может повредить системную
плату
.

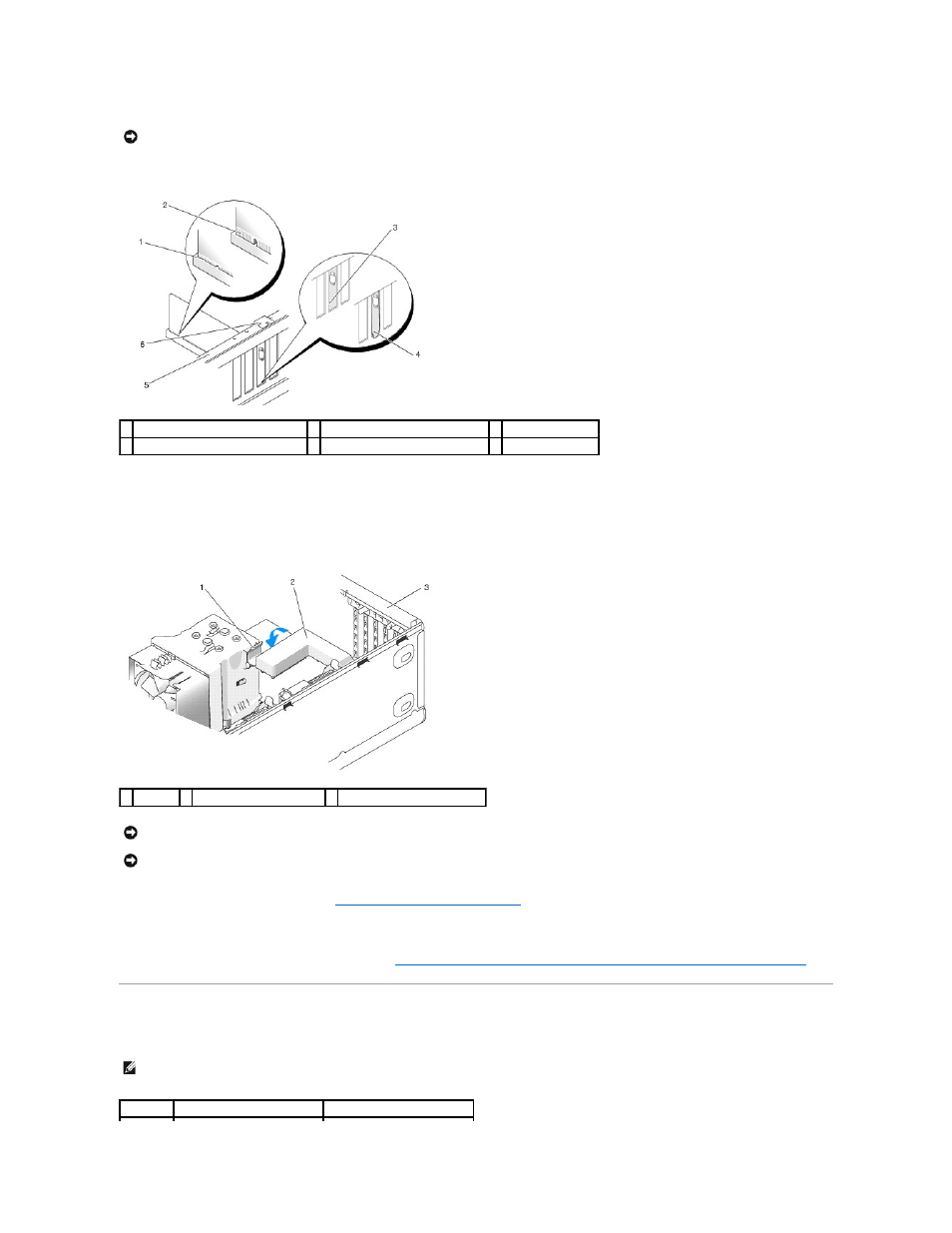

1 правильно установленная плата
2 неправильно установленная плата 3 скоба внутри слота
4 скоба, выходящая за пределы слота 5 направляющая
6 направляющая
1 защелка 2 фиксирующая скоба платы 3 удерживающая дверца платы
ВНИМАНИЕ
:
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
:
Сначала подсоедините сетевой кабель к сетевому устройству
, а затем - к компьютеру.
ПРИМЕЧАНИЕ
:
Информация о месторасположении разъемов приведена в Кратком справочнике
. Информацию об установке драйверов и
программного обеспечения для платы см
. в документации, поставляемой вместе с платой.
Установлено
Извлечено
