Повторная установка панели накопителей, Извлечение жесткого диска из flexbay – Инструкция по эксплуатации Dell XPS 430
Страница 13
6.
Потяните скользящую пластину на один уровень ниже и зафиксируйте положение
.
7.
Вдвигайте дисковод гибких дисков в соответствующий отсек до щелчка или пока дисковод не встанет на свое место
.
8.
Подключите к жесткому диску интерфейсный кабель жесткого диска и кабель питания
.
9.
Установите панель накопителей на место
(см.
Повторная установка панели накопителей
).
10.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Извлечение жесткого диска из
FlexBay
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите панель накопителей
(см.
Повторная установка панели накопителей
).
4.
Отсоедините кабель питания и кабель дисковода гибких дисков от разъемов
.
5.
Потяните скользящую пластину на один уровень ниже и зафиксируйте положение
.
6.
Выдвиньте жесткий диск из компьютера
.
7.
Поверните рукоятку
FlexBay в её начальное положение. Смотрите иллюстрацию
на которой изображено
начальное положение рукоятки
FlexBay.
8.
Установите панель накопителей на место
(см.
Повторная установка панели накопителей
).
9.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Повторная установка панели накопителей
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
ВНИМАНИЕ
:
Убедитесь
, что рукоятка FlexBay на каркасе повернута на 90 градусов против часовой стрелки. Если повернуть рукоятку не
удается
, это свидетельствует о том, что рукоятка повреждена.
ПРИМЕЧАНИЕ
:
При повороте рукоятки
FlexBay, становится доступным пространство для установки такого крупного устройства, как
жесткий диск
. На этой стадии рукоятка находится в горизонтальном положении.
ВНИМАНИЕ
:
Убедитесь
, что рукоятка FlexBay на каркасе повернута на 90 градусов против часовой стрелки. Если повернуть рукоятку не
удается
, это свидетельствует о том, что рукоятка повреждена.

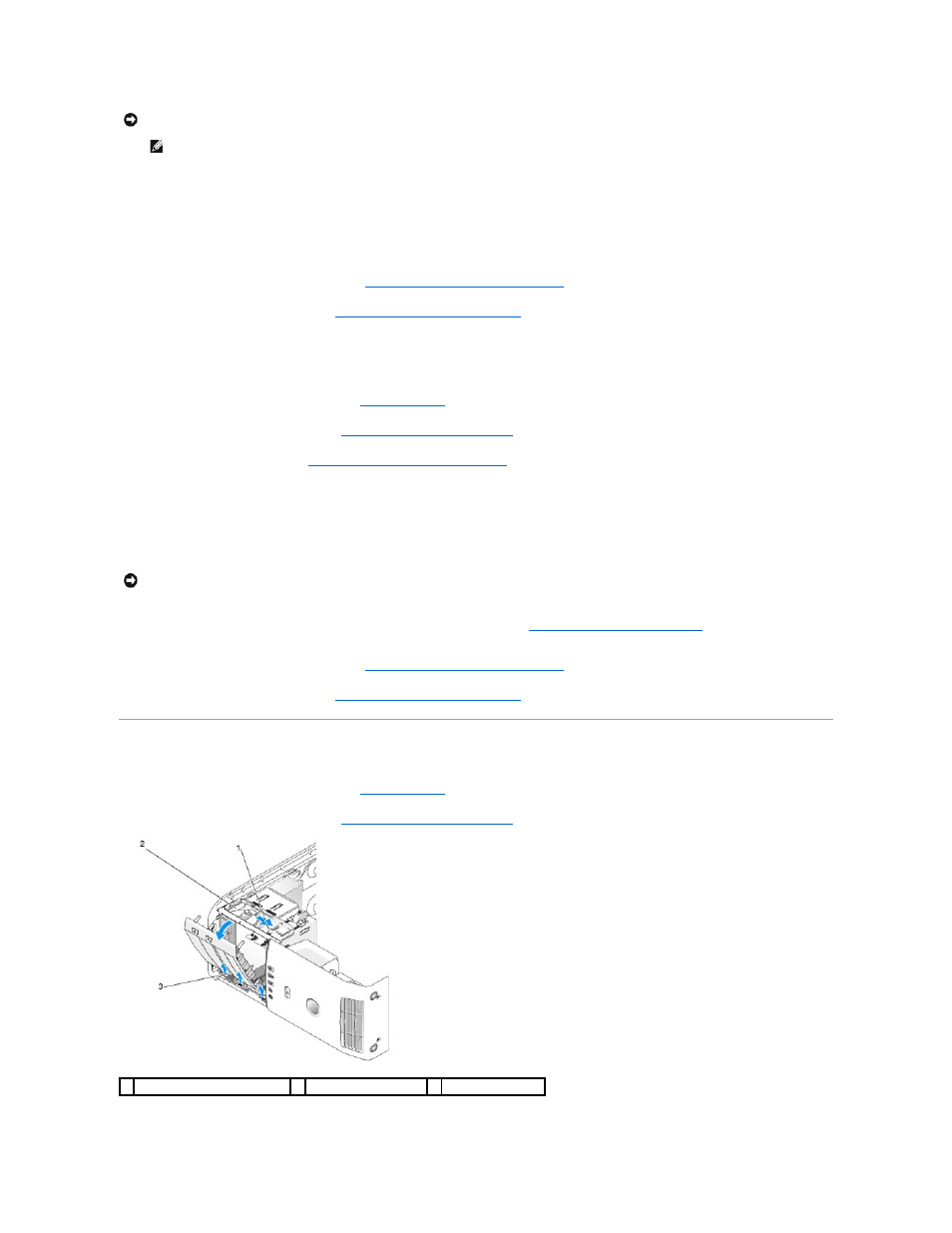

1 Рычаг скользящей пластины
2 Скользящая пластина
3 панель дисковода
