Установка системной платы
Руководство по эксплуатации Dell™ XPS™ 430
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все полноразмерные платы расширения
(см. раздел
Установка плат
PCI и PCI Express
).
4.
Снимите вентиляционный кожух процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
) и вентилятор процессора в
сборе
(см. раздел
Замена каркаса вентилятора процессора
и
Замена каркаса вентилятора процессора
).
5.
Снимите каркас вентилятора платы
(см.
Замена вентилятора платы
).
6.
Извлеките все компоненты
, ограничивающие доступ к системной плате.
7.
Отсоедините все кабели от системной платы
.
8.

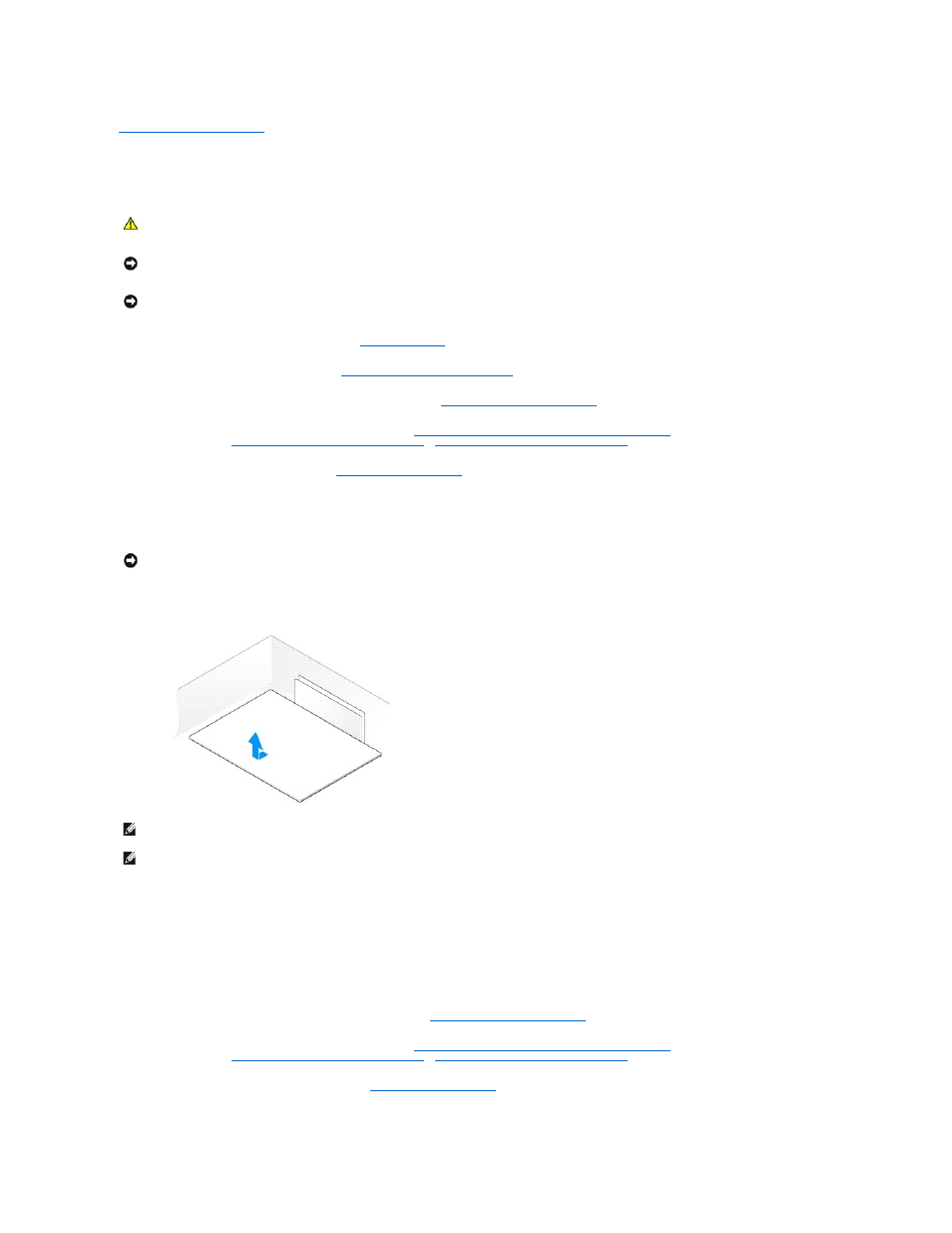

Извлеките восемь винтов
, фиксирующих собранную системную плату на шасси, сдвиньте системную плату в сторону передней части корпуса и
приподнимите её вверх и в сторону
.
9.
Переместите компоненты с существующей системной платы на плату
, устанавливаемую на замену.
10.
Направьте системную плату
, совместив пазы на нижней части с фиксаторами на корпусе компьютера.
11.
Протолкните системную плату в сторону тыловой части корпуса компьютера
, её положение зафиксируется щелчком.
12.
Вставьте восемь винтов
, фиксирующих собранную системную плату на шасси.
13.
Установите все платы расширения
, которые были сняты (см.
Установка плат
PCI и PCI Express
).
14.
Снимите вентиляционный кожух процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
) и вентилятор процессора в
сборе
(см. раздел
Замена каркаса вентилятора процессора
и
Замена каркаса вентилятора процессора
).
15.
Вставьте вентилятор платы в сборе
(см. раздел
Замена вентилятора платы
).
16.
Установите на место все компоненты и кабели
, снятые с системной платы.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о безопасности см. на главной странице раздела "Соответствие нормативным
требованиям
" по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Не выполняйте следующие операции
, если вы не знакомы с процедурами снятия и установки аппаратного оборудования.
Неправильное выполнение этих операций может привести к повреждению системной платы
. Информацию о техническом обслуживании см. в
Кратком справочнике
.
ВНИМАНИЕ
:
Системная плата и металлическая пластина подключены и установлены как одна часть
.
ВНИМАНИЕ
:
При замене системной платы визуально сравните новую системную плату с существующей и убедитесь
, что деталь годится для
использования
.
ПРИМЕЧАНИЕ
:
Некоторые компоненты и разъемы на системной плате
, устанавливаемой на замену, могут располагаться в других местах по
сравнению с соответствующими разъемами на существующей плате
.
ПРИМЕЧАНИЕ
:
Настройки перемычки на новых системных платах предварительно установлены изготовителем
.
