8.
Для того
, чтобы заменить вентилятор процессора, направьте вниз кабель питания вентилятора. Совместите резиновые прокладки вентилятора с
отверстиями в каждом углу вентиляционного кожуха процессора
, затем потяните прокладки пока они не установятся на место.
9.
Извлеките каркас вентилятора процессора из корпуса
(см.
Замена каркаса вентилятора процессора
).
10.
Подсоедините кабель вентилятора к разъему
FAN_CPU на системной плате (см.
Элементы системной платы
).
11.
Снимите кожух вентилятора процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
12.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
13.
Подключите компьютер и устройства к электросети и включите их
.
Замена вентилятора платы
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все полноразмерные платы расширения
(см.
Установка плат
PCI и PCI Express
).
4.
Отсоедините кабель вентилятора от разъем
FAN_CARD_CAGE на системной плате (см. раздел
Элементы системной платы
).
5.
Приподнимите и удерживайте фиксатор
, расположенный на нижней части корзины вентилятора. Нажимая на верхнюю часть каркаса, двигайте
его в сторону тыловой части компьютера
. Осторожно вытащите каркас из канавки.
6.
Один за другим
, аккуратно сдвиньте каждый угол вентилятора для того, чтобы осоединить четыре резиновые прокладки, разделяющие
вентилятор и его каркас
.

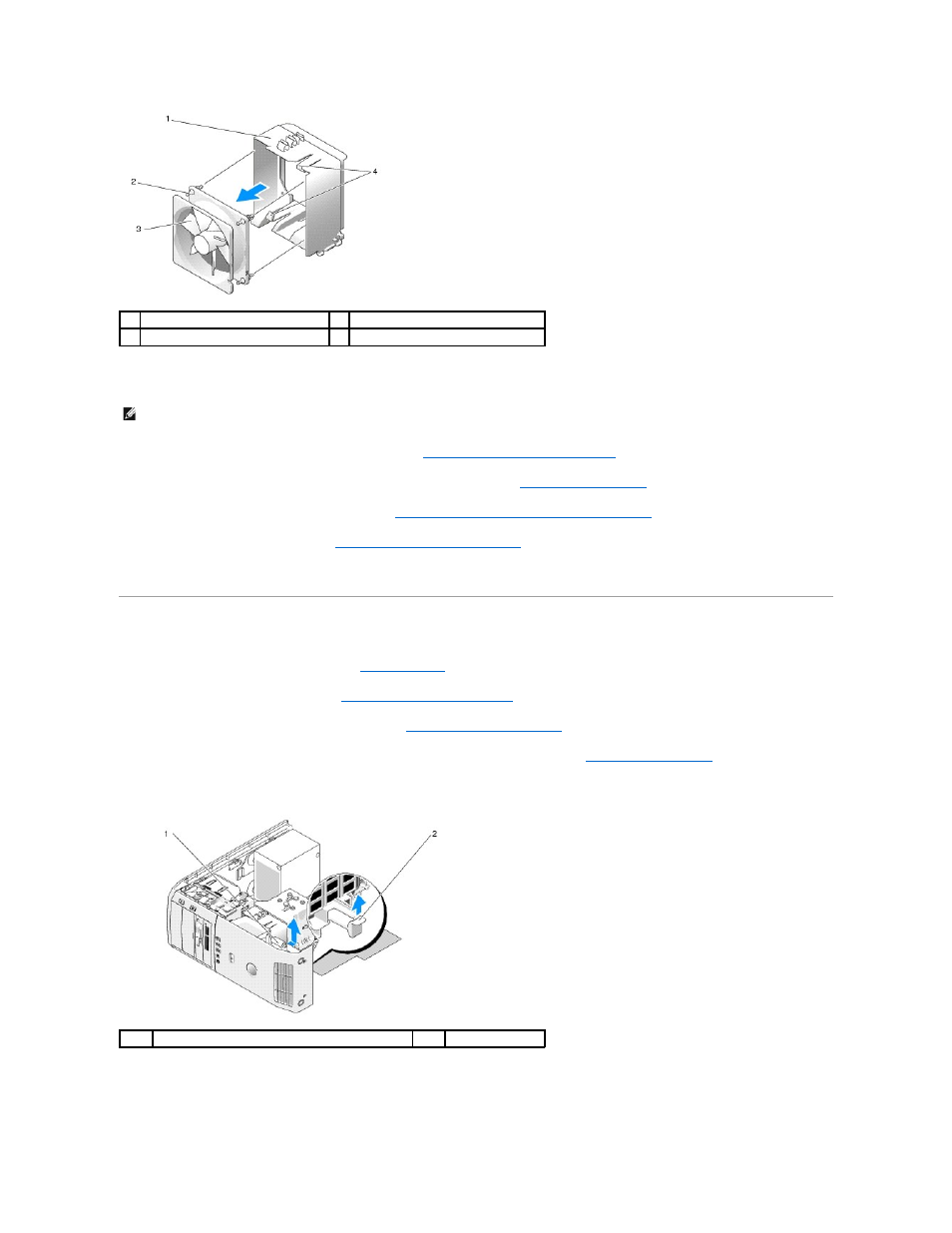

1
каркас вентилятора
2
резиновая прокладка
(4)
3
Вентилятор процессора
4
защелки
(2)
ПРИМЕЧАНИЕ
:
Направление потока воздуха и правильное расположение указаны на боковой стороне вентилятора
.
1
каркас вентилятора
2
выступ
