Замена каркаса вентилятора процессора – Инструкция по эксплуатации Dell XPS 430
Страница 19
Замена каркаса вентилятора процессора
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите кожух вентилятора процессора
(см.
Замена монтажа вентиляционного кожуха процессора
)
4.
Отсоедините кабель вентилятора процессора от разъема
FAN_CPU на системной плате (см. раздел
Элементы системной платы
).
5.

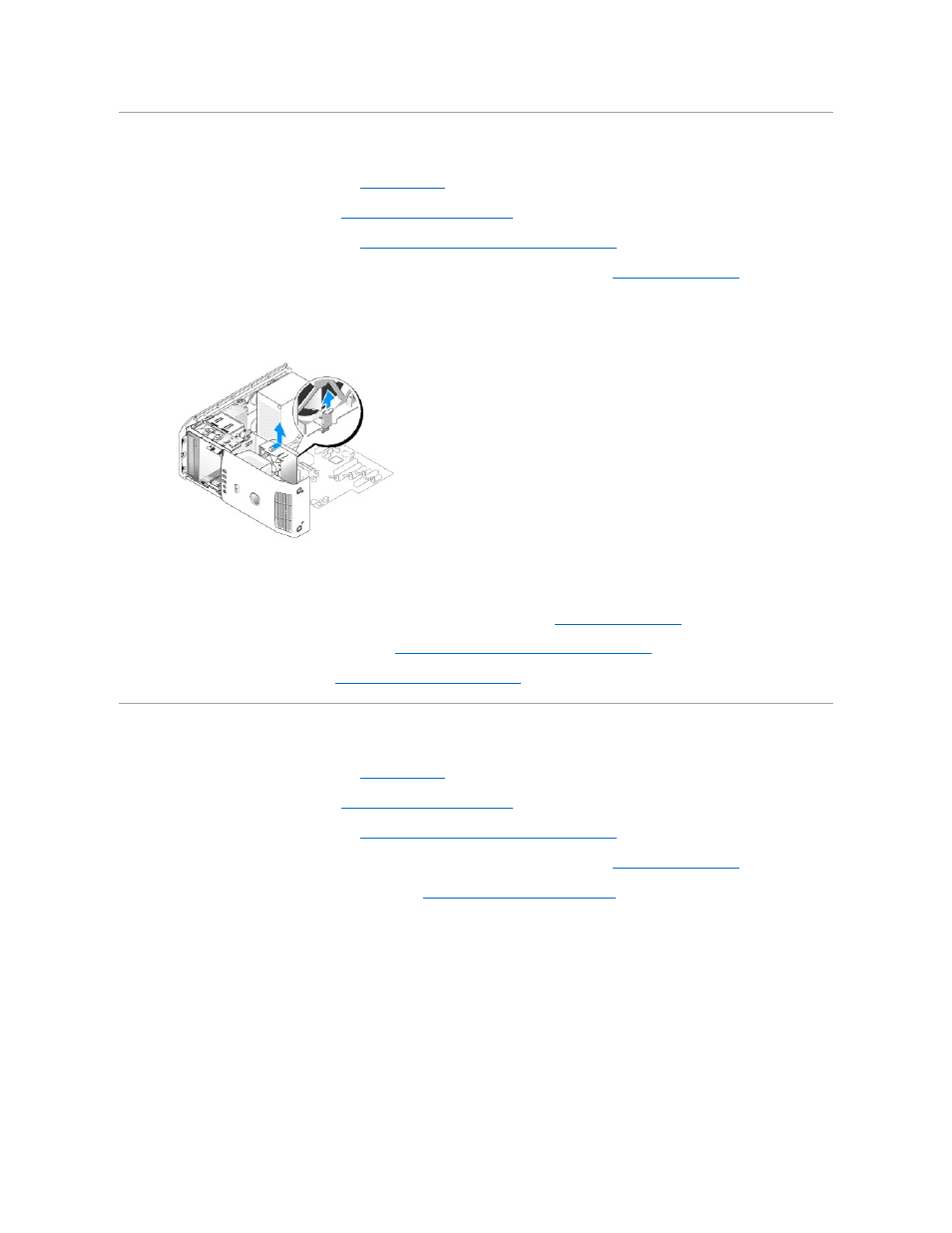

Приподнимите и удерживайте фиксатор
, расположенный на нижней части каркаса вентилятора процессора, надавите на верх каркаса и
выдвиньте его в тыловую сторону комьютера
.
6.
Извлеките каркас из корпуса
.
7.
Чтобы заменить каркас вентилятора процессора
, направьте вниз кабель питания вентилятора процессора; вставьте фиксаторы вдоль нижней
части корзины вентилятора процессора в соответствующие слоты на корпусе каркаса и продвиньте корпус вентилятора процессора в сторону
передней части компьютера
, пока он не установится на место.
8.
Подсоедините кабель вентилятора к разъему
FAN_CPU на системной плате (см. раздел
Элементы системной платы
).
9.
Снимите кожух вентилятора процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
10.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Замена каркаса вентилятора процессора
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите кожух вентилятора процессора
(см.
Замена монтажа вентиляционного кожуха процессора
)
4.
Отсоедините кабель вентилятора процессора от разъема
FAN_CPU на системной плате (см. раздел
Элементы системной платы
).
5.
Извлеките каркас вентилятора процессора из корпуса
(см.
Замена каркаса вентилятора процессора
).
6.
Освободите два фиксатора на верхней и на нижней части каркаса вентилятора процессора
.
7.
Аккуратно потяните два нижних угла вентилятора для того
, чтобы отсоединить четыре резиновые прокладки, разделяющие вентилятор
процессора и каркас вентилятора
.
