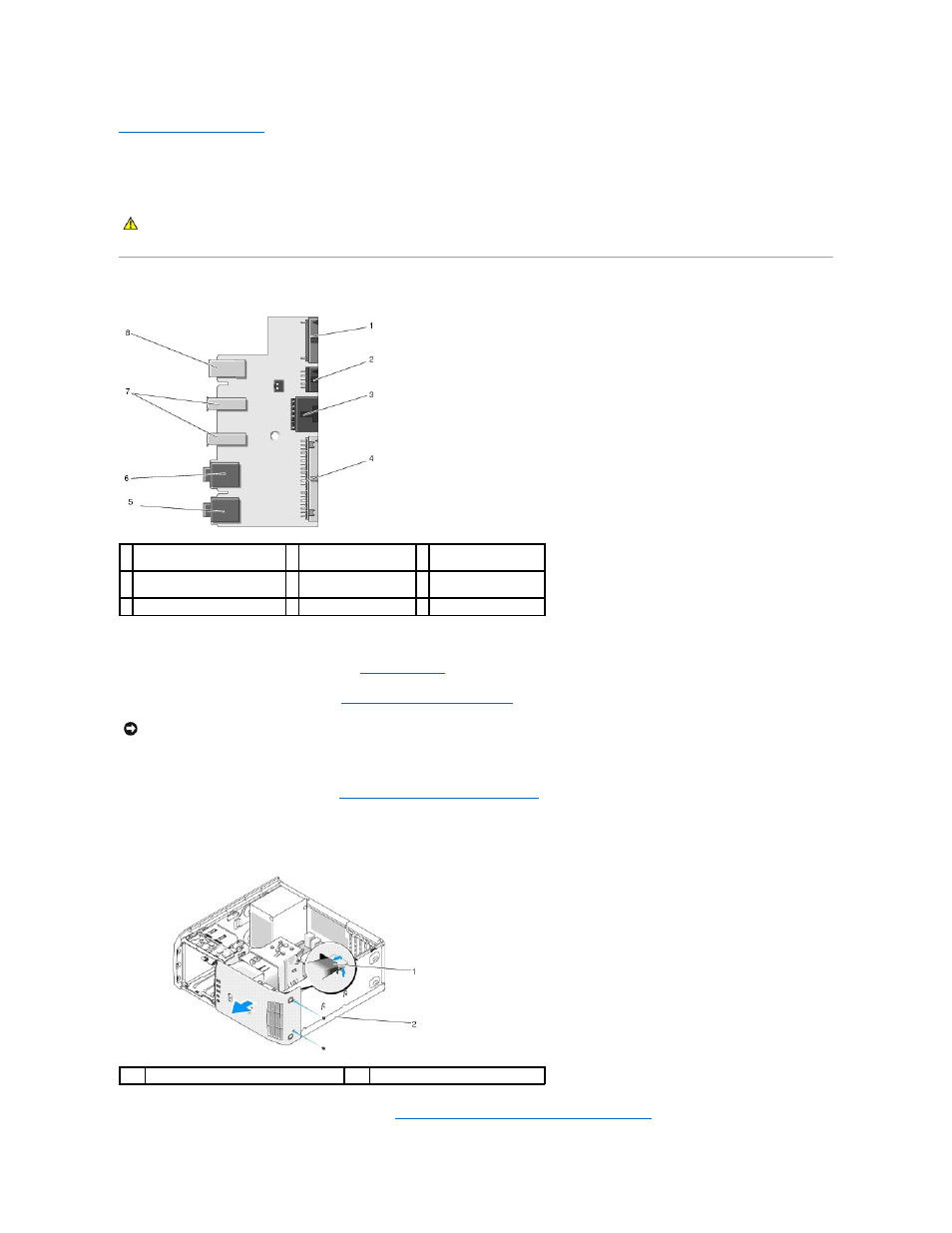

Замена передней панели ввода-вывода
Руководство по эксплуатации Dell™ XPS™ 430
Передняя панель ввода
-вывода
Чтобы установить фронтальную панель ввода
/вывода:
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите переднюю пластиковую панель
:
a.
Снимите панель накопителей
(см.
Повторная установка панели накопителей
).
b.
Выверните восемь винтов из нижней панели компьютера
.
c.
Отожмите шесть защелок
, крепящих пластиковую панель на передней панели компьютера.
d.
Отложите пластиковую панель в сторону от компьютера
.
4.
Снимите кожух вентилятора процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
)
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о безопасности см. на главной странице раздела "Соответствие нормативным
требованиям
" по адресу www.dell.com/regulatory_compliance.
1 встроенный внутренний аудио
разъем
2 внутренний разъем
1394a
3 разъем кнопки
питания
4 разъем ввода-вывода на
передней панели
5 разъем микрофонного
входа
6 разъем выхода для
наушников
7 разъемы USB 2.0 (2)
8 внешний разъем 1394a
ВНИМАНИЕ
:
Обратите особое внимание на то
, как проложен каждый кабель, прежде чем его отсоединять, - это позволит уверенно и
правильно проложить кабели заново
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.
1
Защелки панели
(6)
2
Винты панели
(2)
