Dell XPS 430 - Инструкция (Страница 23)

5. Снимите в сборе вентилятор процессора (см. раздел Замена каркаса вентилятора процессора и Замена каркаса вентилятора процессора ) и
вентилятор платы (см. раздел Замена вентилятора платы ).
6. Отсоедините кабель панели управления от разъема на панели ввода /вывода, потянув за петлю кабеля.
7. Отсоедините кабель панели питания , кабель 1394 и аудио кабель (при наличии), таким образом вы полностью освободите переднюю панель
ввода -вывода от всех кабелей.
8. Снимите два винта и удерживайте панель ввода -вывода в сборе спереди от шасси.
9. Осторожно освободите нижний край панели ввода -вывода и выймите из шасси сначала его, а затем верхний край.
10. Чтобы установить переднюю панель ввода -вывода, совместите отверстия для винтов в панели с отверстиями в шасси и вставьте два винта.
11. Заново подсоедините кабель , подключаемый к кнопке питания на панели ввода-вывода.
12. Заново подсоедините кабель 1394 и аудио кабель (при его наличии и если вы его отсоединяли).
13. Заново подсоедините кабель панели управления к разъему панели ввода -вывода.
14. Вставьте пластиковую панель :
a. Совместите шесть фиксаторов с соответствующими слотами на фронтальной панели и защелкните их .
b. Вставьте два винта , удерживающих панель внизу шасси.
c. Установите панель накопителей на место (см. Повторная установка панели накопителей ).
15. Вставьте вентиляционный кожух процессора (см. раздел Замена монтажа вентиляционного кожуха процессора ) и вентилятор процессора в
сборе (см. раздел Замена каркаса вентилятора процессора и Замена каркаса вентилятора процессора ).
16. Подключите вентилятор платы в сборе (см. раздел Замена вентилятора платы ) к системной плате.
17. Установите крышку корпуса (см. раздел Установка крышки корпуса компьютера ).
Назад на страницу Содержани

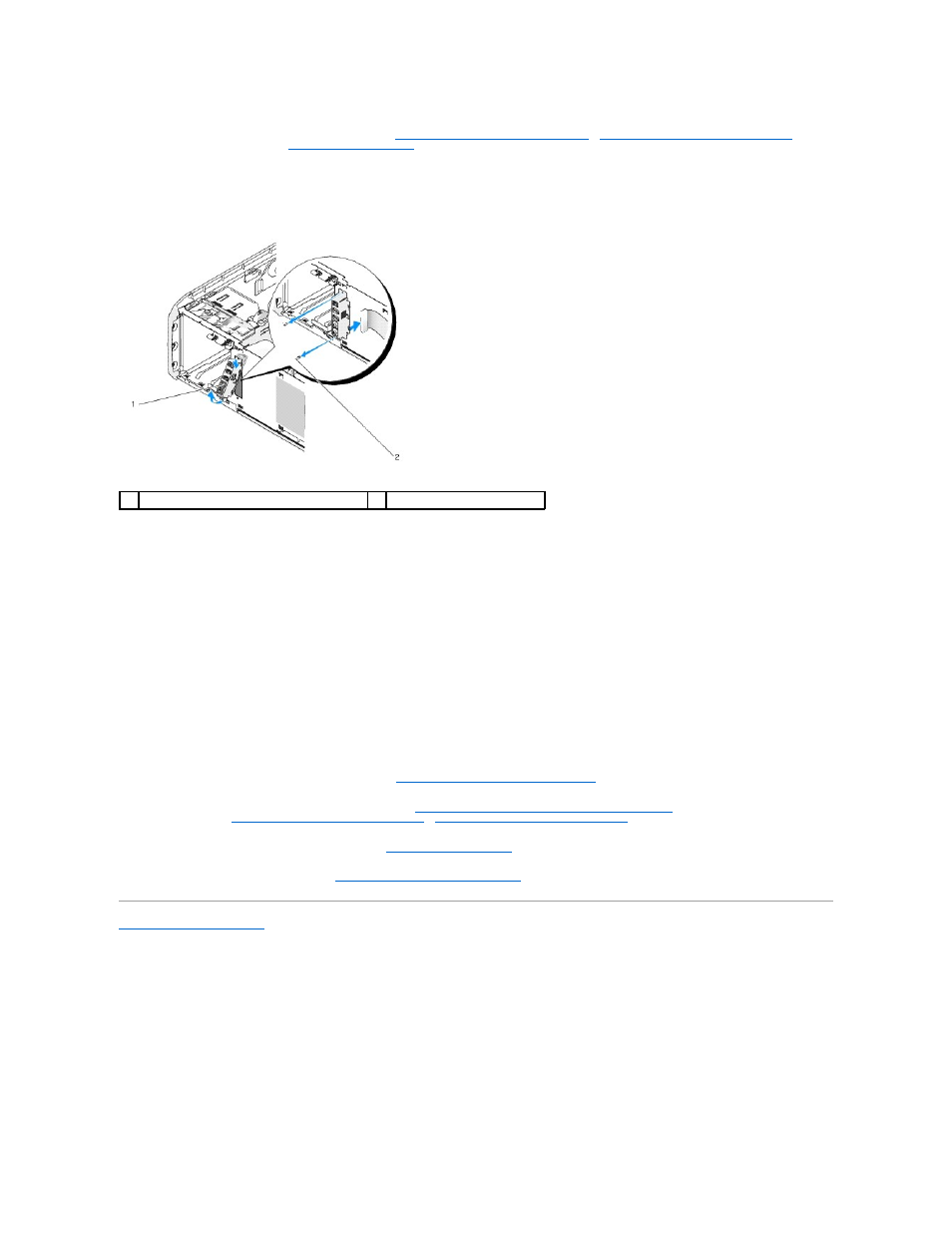

1 Передняя панель ввода -вывода 2 крепежные винты (2)
