Установка плат, Pci и pci express, Установка плат pci и pci express – Инструкция по эксплуатации Dell XPS 430
Страница 6
8.
Чтобы извлечь плату
PCI Express, нажмите защитный фиксатор на слоте платы.
9.
Если вы не собираетесь устанавливать другую плату
, установите в пустое отверстие для платы металлическую заглушку.
Если вам потребуется заглушка
, свяжитесь с Dell (смотрите "Обращение в Dell" в Кратком справочнике).
10.
Верните удерживающую скобу платы в её исходное положение
; нажмите на конец скобы и защелкните фиксатор.
11.
Закройте удерживающую дверцу платы
.
12.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
13.
Подключите компьютер и устройства к электросети и включите их
.
14.
Информацию о завершении процедуры извлечения см
Конфигурирование компьютера после извлечения или установки платы
Установка плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
. Смотрите раздел
Снятие крышки корпуса компьютера
.
3.
Поверните рычаг на корпусе рамы
(если он имеется) по направлению вверх.
4.
Нажмите два фиксатора на удерживающей дверце платы по направлению друг к другу
, чтобы повернуть дверцу. Дверца поворачивается на
петле и остается в открытом положении
.
5.
Если ваш компьютер оснащен удерживающей скобой платы для защиты платы
x16, аккуратно нажмите защелки вниз, а затем поверните скобу
вверх
, чтобы получить доступ к слотам для платы.
6.
При установке новой платы расширения снимите заглушку пустого отверстия гнезда для платы
, затем перейдите к шагу
.
7.
Чтобы заменить уже установленную плату
, извлеките ее из компьютера. Смотрите раздел
.
8.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
9.
При установке платы в разъем для
16-канальной платы, расположите плату так, чтобы выровнять зажимное гнездо с зажимом.

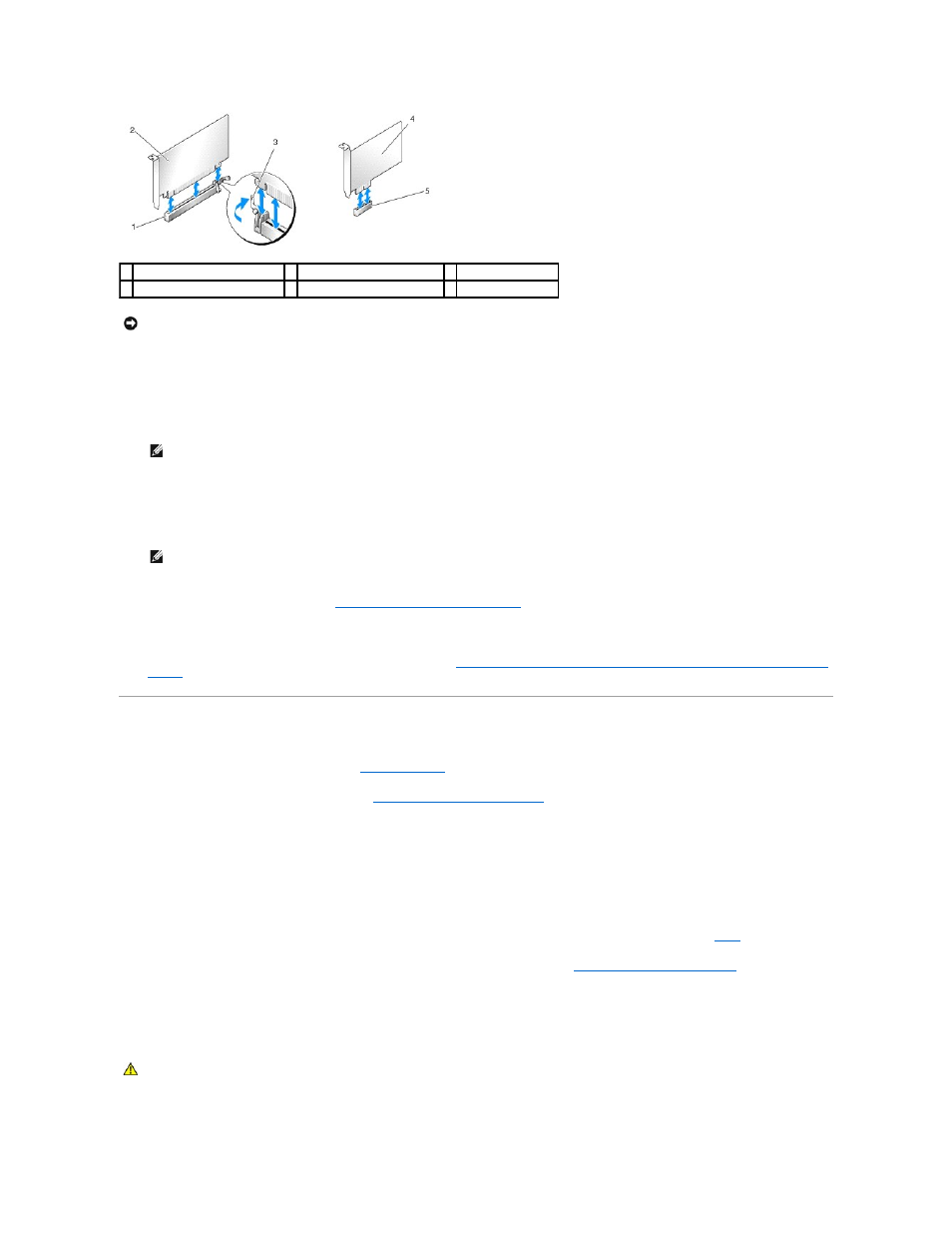

1 слот для платы PCI Express x16 2 плата PCI Express x16
3 защитный фиксатор
4 плата PCI Express x1
5 слот для платы PCI Express x1
ВНИМАНИЕ
:
Зажим должен быть освобожден
, чтобы вытащить плату из гнезда. Неправильное удаление платы может повредить системную
плату
.
ПРИМЕЧАНИЕ
:
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи
.
ПРИМЕЧАНИЕ
:
Для полноразмерных плат
PCI-E при наличии "рояльного" кронштейна необходимо вращать его вниз до установки на свое
место
.
ПРЕДУПРЕЖДЕНИЕ
:
Некоторые сетевые адаптеры позволяют автоматически запускать подключенный к сети компьютер
. Поэтому, во
избежание поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
