Инструкция по эксплуатации Dell XPS 430
Страница 15
5.
Протолкните скользящую пластину в сторону нижней части системы и зафиксируйте положение
; затем вставьте дисковод через переднюю
панель компьютера
.
6.
Если Вы не устанавливаете дисковод
, установите вставку панели дисковода (см. раздел
Обратная установка заглушки панели дисковода
), и
.
7.
При установке нового дисковода выполните указанные ниже действия
.
a.
Извлеките заглушку панели дисков на
(см.
Обратная установка заглушки панели дисковода
).
b.
Снимите винты с буртиками с внутренней стороны заглушки на панели с дисководами и закрепите с их помощью новый диск
.
c.
Вдвигайте дисковод в соответствующий отсек до щелчка
.
d.
Подключите кабель питания и кабель передачи данных к оптическому дисководу
.
e.
Проверьте соединение всех кабелей и убедитесь
, что кабели не мешают притоку воздуха для охлаждающих вентиляторов.
8.
Установите панель накопителей
(см
Повторная установка панели накопителей
).
9.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).

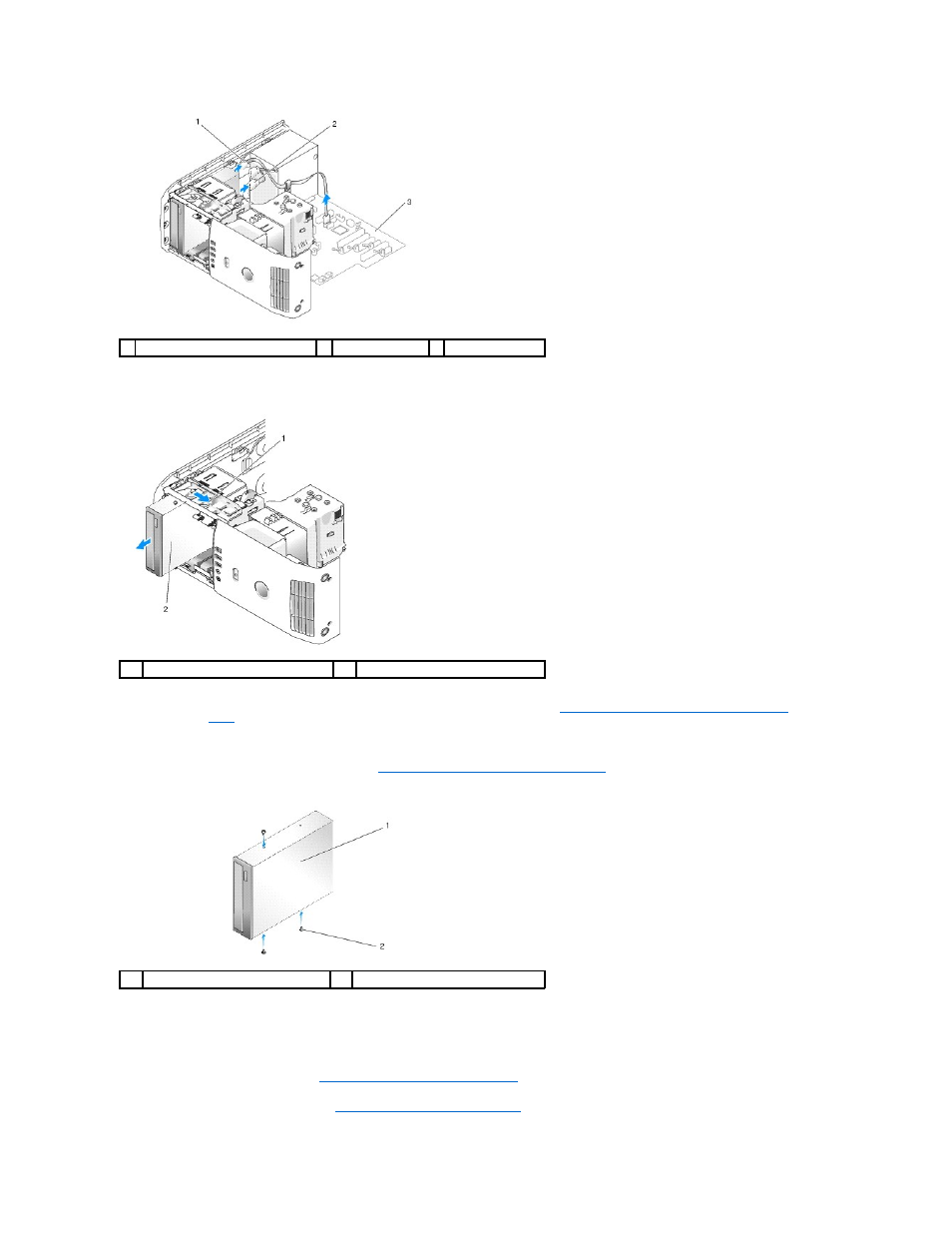

1 кабель оптического дисковода
2 кабель питания
3 системная плата
1
Скользящая пластина
2
оптический дисковод
1
оптический дисковод
2
винты с буртиками
(3)
