Инструкция по эксплуатации Dell XPS 430
Страница 21
7.
Чтобы переустановить вентилятор платы
, направьте вниз кабель питания вентилятора. Совместите резиновые прокладки вентилятора с
отверстиями в каждом углу вентиляционного кожуха процессора
, затем потяните прокладки пока они не установятся на место.
8.
Подсоедините кабель вентилятора к разъему
FAN_CARD_CAGE на системной плате (см. раздел
Элементы системной платы
).
9.
Установите все платы расширения
, которые были сняты (см.
Установка плат
PCI и PCI Express
).
10.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
11.
Подключите компьютер и устройства к электросети и включите их
.
Назад на страницу Содержани

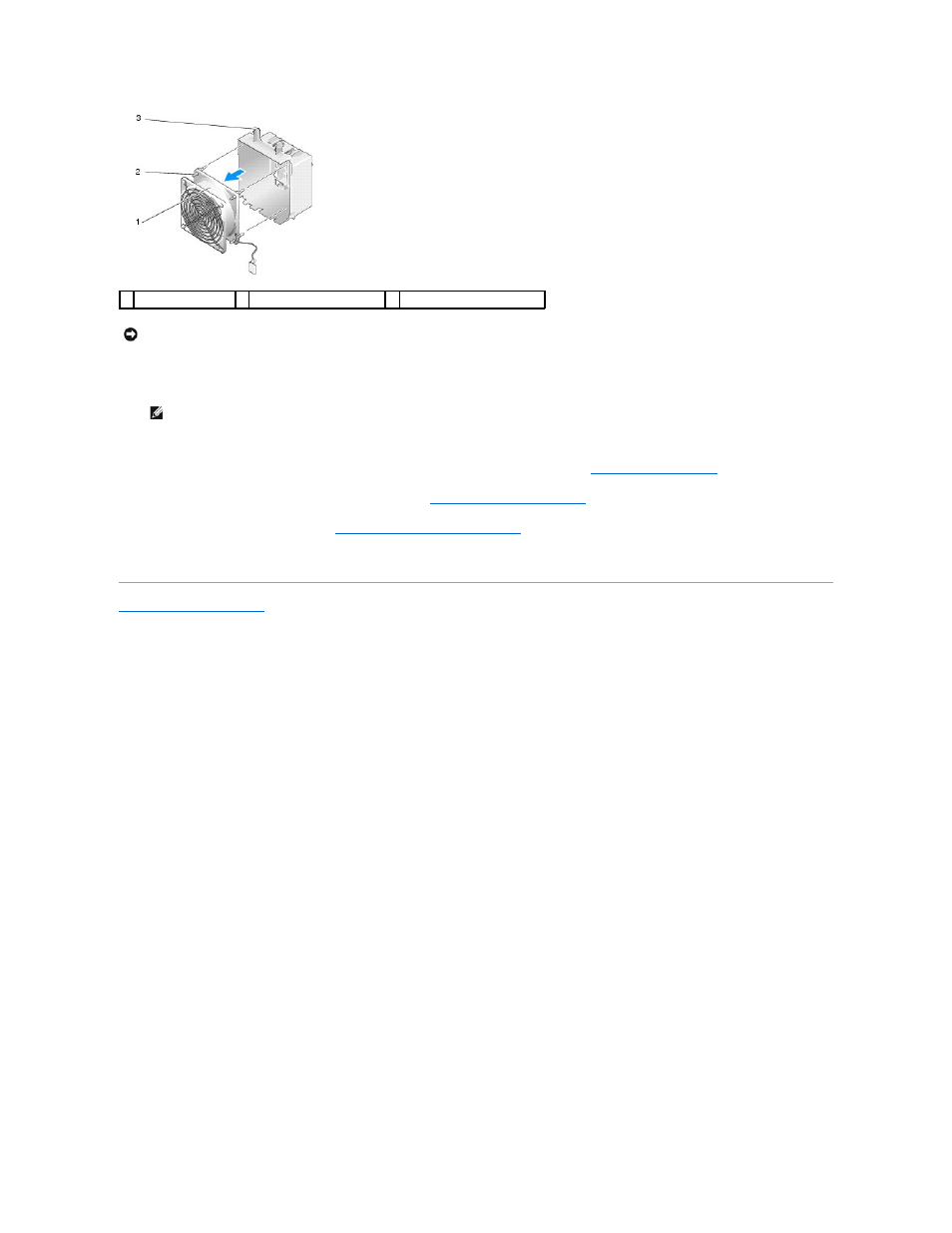

1 Вентилятор платы
2 резиновая прокладка (4)
3 каркас вентилятора платы
ВНИМАНИЕ
:
Убедитесь
, что кабель питания вентилятора проложен правильно, через отверстие в нижнем правом углу каркаса вентилятора.
ПРИМЕЧАНИЕ
:
Направление потока воздуха и правильное расположение указаны на боковой стороне вентилятора
. Вставьте четыре
фиксатора
, расположенные вдоль нижней части каркаса вентилятора, в соответствующие пазы корпуса, затем сместите каркас
вентилятора вперед до щелчка
, чтобы он установился на место.
