92
ПРИМЕЧАНИЕ: В комплект поставки мо-
товездехода входит пульт дистанционного
управления, облегчающий управление ле-
бёдкой. См. раздел «ПУЛЬТ ДИСТАНЦИОН-
НОГО УПРАВЛЕНИЯ ЛЕБЁДКОЙ».

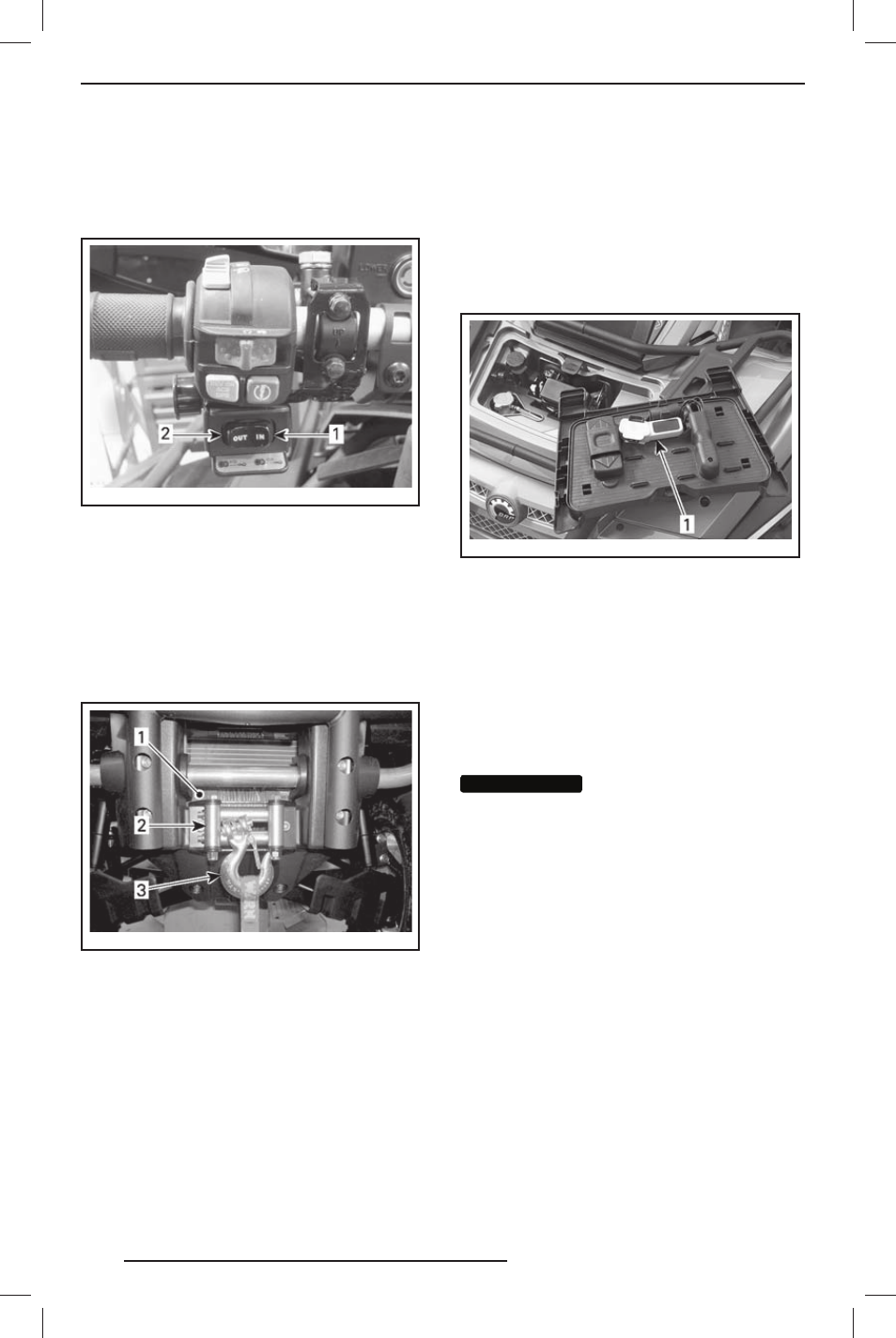

vmo20 12-0 05-001 _e
ТИПОВОЙ ВАРИАНТ
1. Наматывание троса
2. Разматывание троса
21) Роликовый тросоукладчик
МОДЕЛИ XT, XT-P И LTD
Тросоукладчик обеспечивает равномерную
укладку троса и защищает корпус мотовез-
дехода от повреждений, которые могут быть
нанесены ударами троса.
vmo20 07-0 03-016 _a
1. Лебёдка
2. Тросоукладчик
3. Крюк лебёдки
22) Пульт дистанционного
управления лебёдкой
МОДЕЛИ XT, XT-P И LTD
Пульт дистанционного управления, облегча-
ющий управление лебёдкой, входит в комп-
лект поставки мотовездехода.
Пульт находится в панели доступа передне-
го сервисного отсека.
vmo20 08-0 01-001 _a
ТИПОВОЙ ВАРИАНТ — ПАНЕЛЬ ПЕРЕДНЕГО
СЕРВИСНОГО ОТСЕКА
1. Пульт дистанционного управления лебёдкой
Чтобы использовать пульт дистанционного
управления лебёдкой вместо расположен-
ного на руле переключателя, подсоедините
пульт к разъёму. См. главу «ПОДСОЕДИНЕ-
НИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВ-
ЛЕНИЯ ЛЕБЁДКОЙ» в текущем разделе.
Более подробная информация приведена
в Руководстве по эксплуатации лебёдки.
ВНИМАНИЕ
ВНИМАНИЕ
Если Вы не пользуе-
т е с ь п ул ьт о м д и с т а н ц и о н н о г о
у п р а в л е н и я , о т с о е д и н и т е е г о
и храните в надёжном месте.
23) Подсоединение пульта
дистанционного управ-
ления лебёдкой
МОДЕЛИ XT, XT-P И LTD
Пульт дистанционного управления лебёдкой
подключается к электрическому разъёму.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
