134
vmo20 08-0 01-006

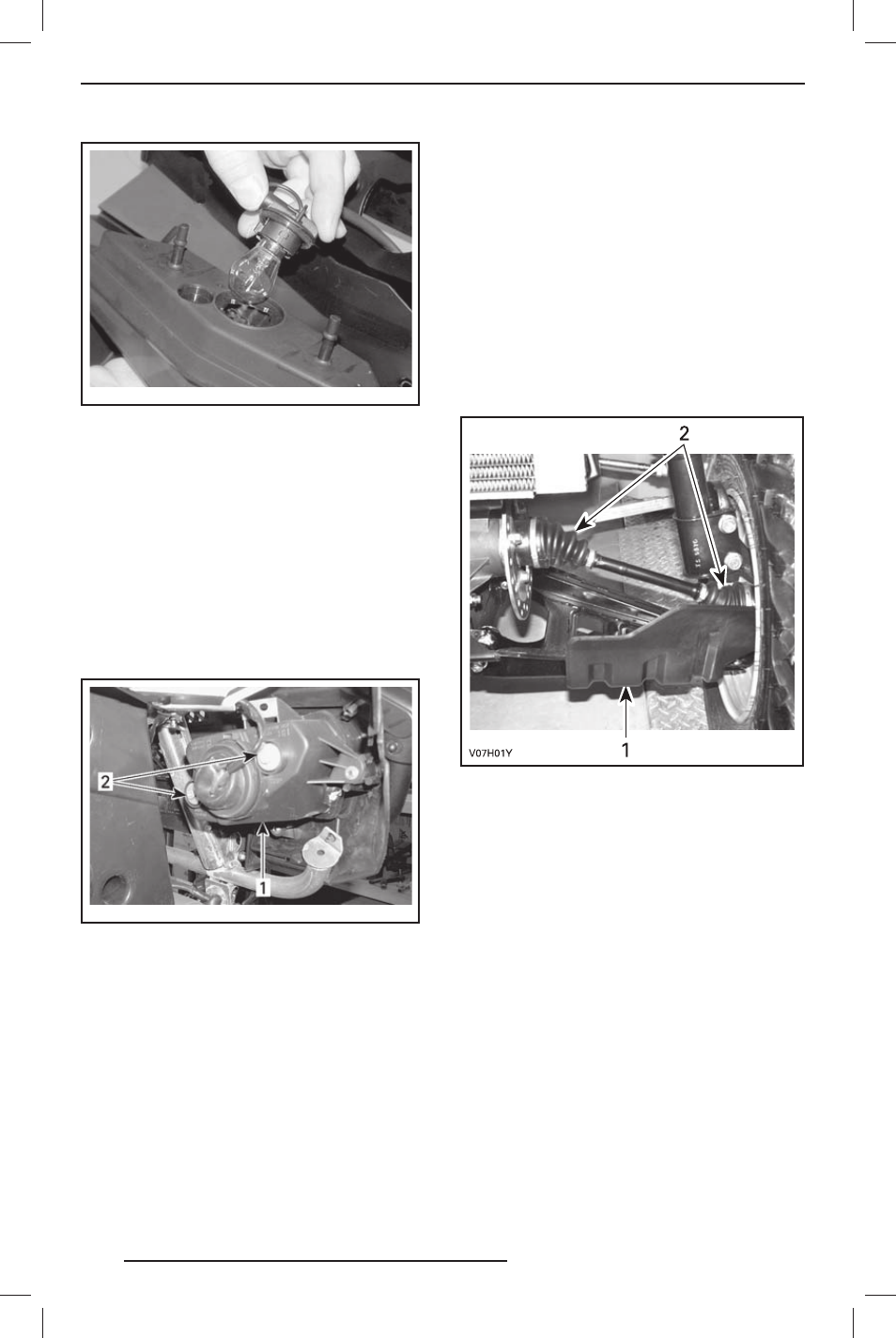

Слегка надавив на лампу, поверните против
часовой стрелки и снимите её.
Установите новую лампу, надавите и повер-
ните по часовой стрелке.
Установите все снятые детали.
Регулировка головной оптики
Отрегулируйте направление луча фары:
Вращением винтов отрегулируйте направ-
ление светового пучка фары в вертикальной
и горизонтальной плоскостях.
Обе фары должны быть отрегулированы
одинаковым образом.
vmo20 06-0 05-040 _b
ТИПОВОЙ ВАРИАНТ
1. Крышка корпуса фары
2. Регулировочные винты
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов и кожу-
хов шарниров приводных валов
Проверьте состояние чехлов и кожухов шар-
ниров приводных валов.
Убедитесь в отсутствии повреждений и по-
тёртостей на кожухе около вала.
Проверьте чехлы шарниров приводных ва-
лов на наличие трещин, потёртостей и сле-
дов утечки смазки на чехлах.
При необходимости отремонтируйте или за-
мените повреждённые детали.
ТИПОВОЙ ВАРИАНТ — ПЕРЕДНЯЯ СТОРОНА
МОТОВЕЗДЕХОДА
1. Кожух приводного вала
2. Чехлы приводного вала
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
