Инструкция по эксплуатации BRP Can-Am Outlander MAX 800R 2012
Страница 133
131

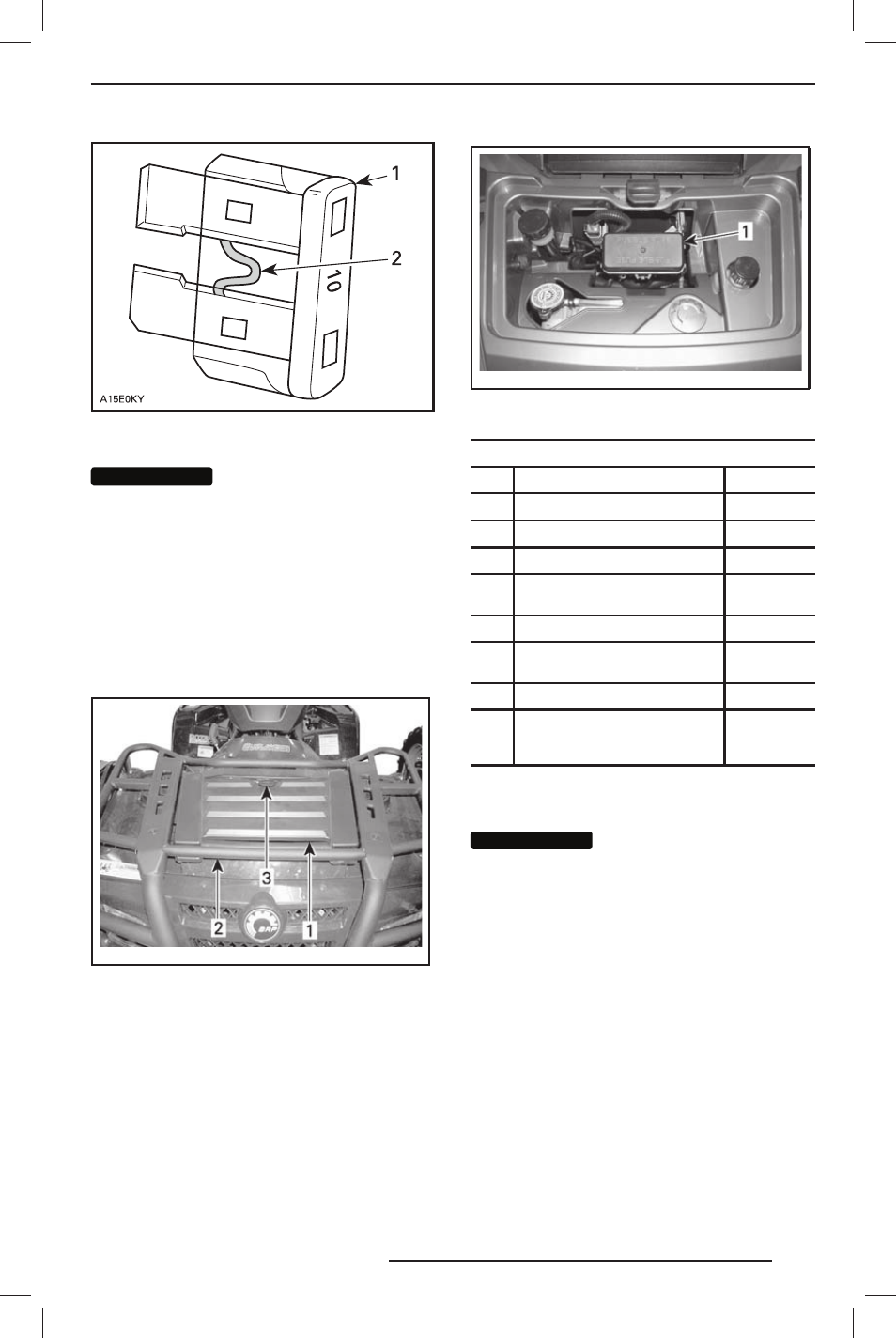

ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
ВНИМАНИЕ
ВНИМАНИЕ
Не пользуйтесь пре-
дохранителями, рассчитанными
на больший ток (большего номи-
нала) — это может привести к се-
рьёзным повреждениям.
Расположение переднего блока
предохранителей
Снимите переднюю сервисную панель.
– Для снятия передней панели сервисного
отсека, откройте защёлку и поднимите
панель.
vmo20 06-0 05-026 _a
1. Передняя панель сервисного отсека
2. Передние багажные дуги
3. Защёлка
vmo20 07-0 03-017 _b
ПЕРЕДНИЙ СЕРВИСНЫЙ ОТСЕК
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Катушки зажигания
5 A
F2
Вентилятор
20 A
F3
Топливные форсунки
5 A
F4
Спидометр, датчик скорости,
задний фонарь
7,5 A
F5
Топливный насос
7,5 A
F6
Блок управления двигателем
(ECM)
5 A
F7
Доп. оборудование
20 A
F14
Задняя подвеска с пнев-
моподкачкой (ACS) (если
установлена)
20 A
ПРИМЕЧАНИЕ: Расположение предохрани-
телей указано на обратной стороне крышки
блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается раз-
мещение каких-либо предметов
в переднем сервисном отсеке.
Расположение заднего блока предо-
хранителей
Задний блок предохранителей располага-
ется в задней части мотовездехода около
аккумуляторной батареи.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
