138

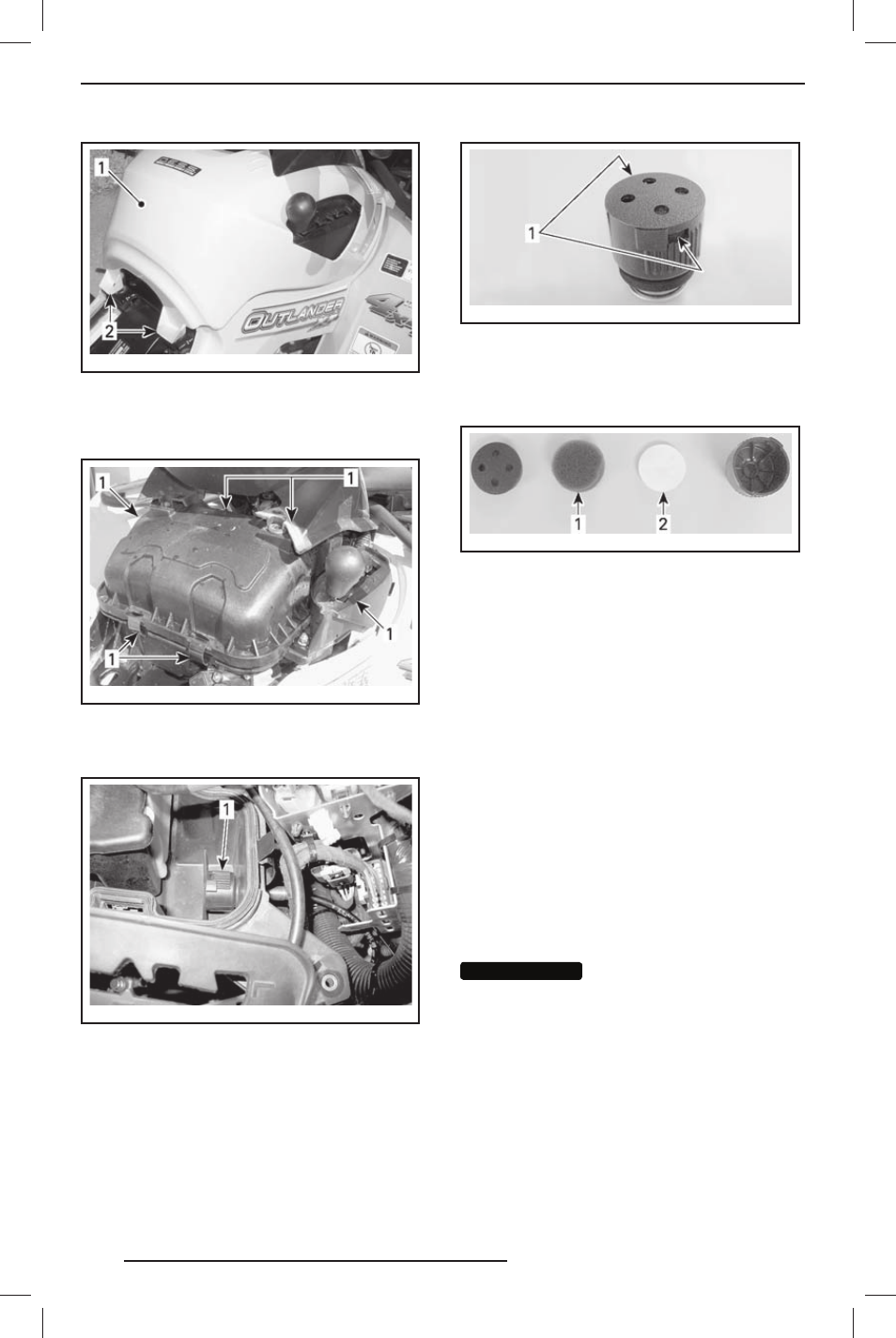

vmo20 06-0 07-026 _a

1. Центральная панель
2. Лапки

Освободите фиксаторы и снимите крышку
корпуса воздушного фильтра.

vmo20 06-0 07-027 _a

1. Освободите фиксаторы

Расположение воздушного фильтра комп-
рессора подвески с пневмоподкачкой (ACS).

vmo20 10-0 04-009 _a

1. Воздушный фильтр компрессора подвески

(ACS)

Сожмите фиксаторы и снимите крышку.

vmo20 10-0 04-010 _a

ВОЗДУШНЫЙ ФИЛЬТР КОМПРЕССОРА ПОД-
ВЕСКИ (ACS) (СНЯТ С МОТОВЕЗДЕХОДА)
1. Фиксатор

Снимите предварительный (поролоновый)
и основной фильтры.

vmo20 10-0 04-011 _a

ВОЗДУШНЫЙ ФИЛЬТР КОМПРЕССОРА ПОД-
ВЕСКИ (ACS) (СНЯТ С МОТОВЕЗДЕХОДА)
1. Предварительный фильтр (поролоновый)
2. Основной фильтр (дисковой формы)

Порядок чистки предварительного фильтра:
1. Нанесите на внутреннюю и наружную по-

верхности предварительного фильтрую-
щего элемента специальный очиститель
AIR FILTER CLEANER(P/N 219 700 341).

2. Выждите 3 минуты.
3. В соответствии с указаниями, приведён-

ными на упаковке очистителя для фильтра
(UNI), промойте фильтр водопроводной
водой.

4. Тщательно просушите предварительный

фильтрующий элемент.

Порядок чистки основного фильтра (диско-
вой формы):
1. Продуйте фильтр воздухом под низким

давлением.

ВНИМАНИЕ

Н е м о й т е ф и л ьт р

с применением моющего раствора.

Порядок чистки корпуса воздушного фильтра:
1. Отсоедините подводящую трубку ком-

прессора от корпуса воздушного фильтра:
1.1 Нажмите блокирующее кольцо по нап-

равлению к фитингу.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
