132

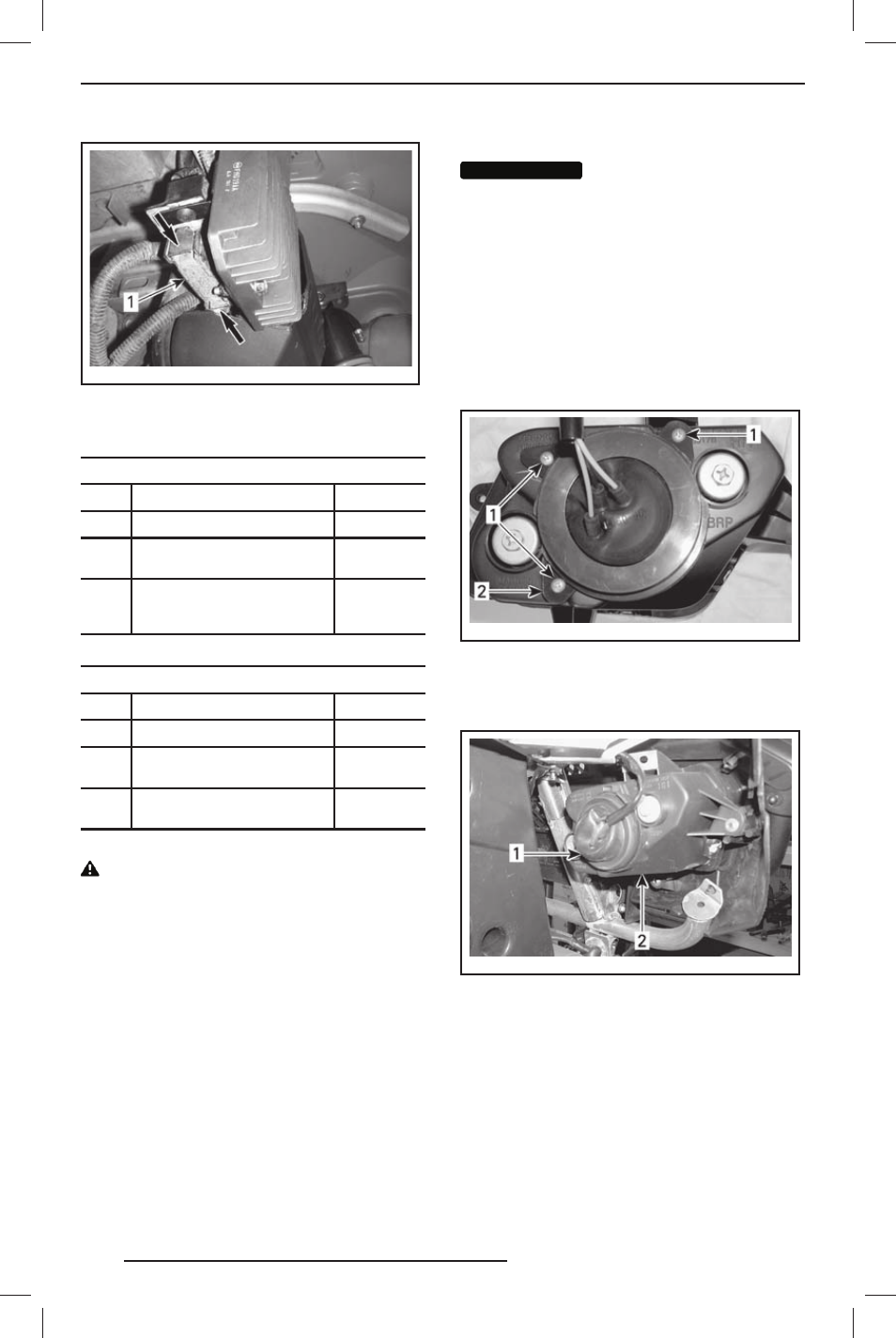

vmo20 10-0 04-202 _a
ТИПОВОЙ ВАРИАНТ — OUTLANDER 800R LTD
1. Задний блок предохранителей
ВСЕ МОДЕЛИ, ЗА ИСКЛЮЧЕНИЕМ LTD
ЗАДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополнитель-
ное оборудование
30 A
F3
Усилитель рулевого управ-
ления (DPS)
(если установлен)
40 A
МОДЕЛИ LTD
ЗАДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополнитель-
ное оборудование
40 A
F3
Усилитель рулевого управ-
ления (DPS)
40 A
Световые приборы
ОСТОРОЖНО Перед заменой не-
исправной лампы поверните ключ
з а ж и г а н и я в п о л о ж е н и е «O FF»
(выкл.).
После замены перегоревшей лампы обяза-
тельно проверьте работоспособность соот-
ветствующего светового прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Н е п р и к а с а й т е с ь
пальцами к колбе галогенной лам-
пы, так как это сокращает срок
её службы. Оставленные на лампе
следы пальцев сотрите изопропи-
ловым спиртом, который не обра-
зует плёнку на её поверхности.
ПРИМЕЧАНИЕ: На следующем рисунке для
большей наглядности фара снята.
Установите ключ в замке зажигания в поло-
жение «OFF».
Выверните винты из крышки.
vmo20 06-0 05-043 _a
1. Винты
2. Держатель
Снимите защитный резиновый чехол с кор-
пуса фары.
vmo20 06-0 05-040 _a
1. Резиновый чехол
2. Корпус фары
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
