Страница 135
133

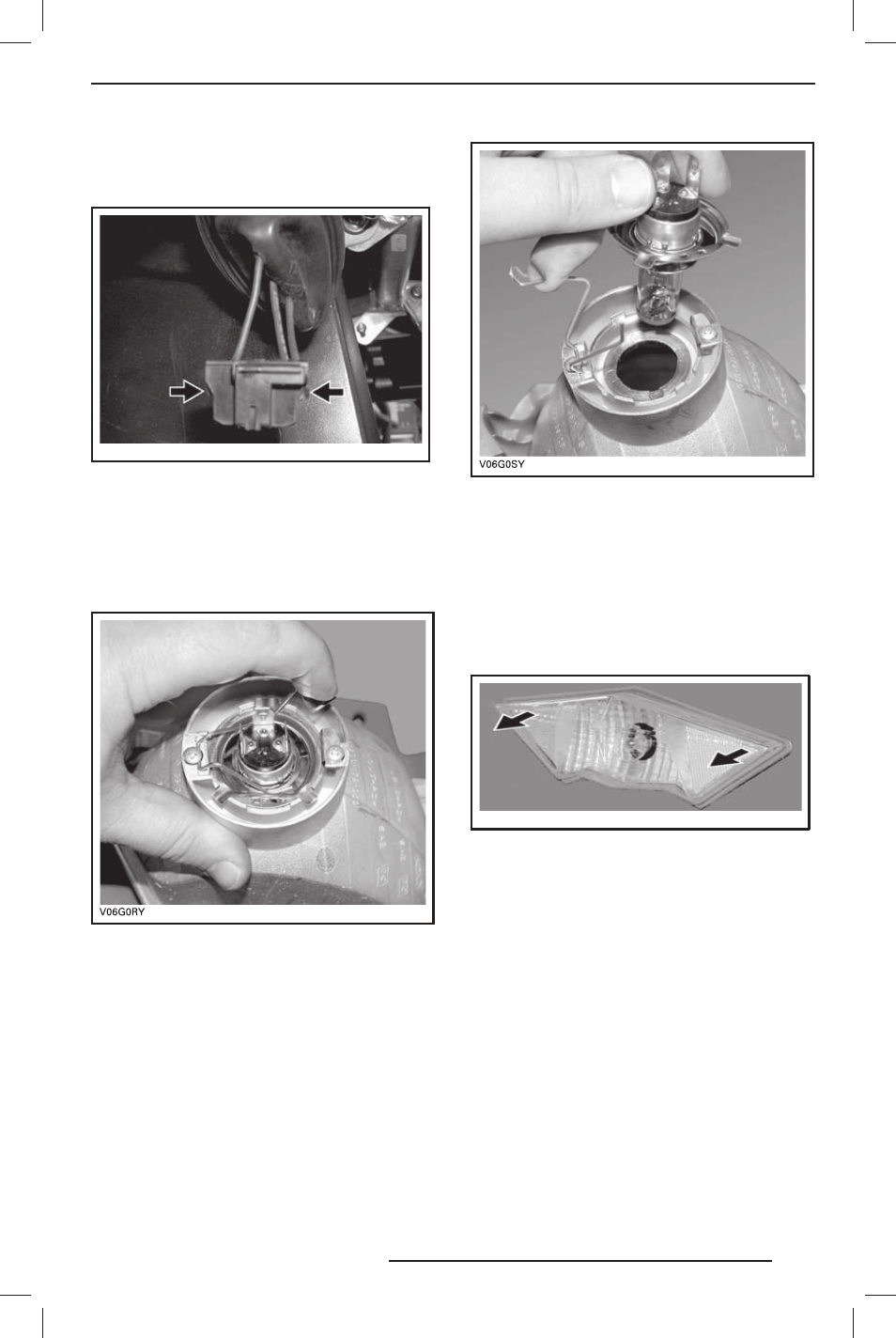

Отсоедините разъём фары.
ПРИМЕЧАНИЕ: Нажмите на выступы не-
большого зажима и оттяните разъем.
vmo20 06-0 05-041 _a
НАДАВИТЕ НА ЗАЖИМ И РАЗБЛОКИРУЙТЕ
РАЗЪЁМ
ПРИМЕЧАНИЕ: На приводимых ниже ил-
люстрациях передняя панель не показана
из соображений удобства.
Надавите на фиксатор и отведите его в сто-
рону, чтобы освободить лампу фары.
ТИПОВОЙ ВАРИАНТ
Подняв и удерживая фиксатор, извлеките
лампу.
ТИПОВОЙ ВАРИАНТ
Установка производится в порядке, обрат-
ном снятию.
Замена лампы заднего фонаря/
стоп-сигнала
Установите ключ в замке зажигания в поло-
жение «OFF».
Вытяните колпак фонаря из его резиновых
втулок.
vmo20 08-0 01-005 _a
Поверните и вытяните патрон с лампой.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
