Инструкция по эксплуатации Samson 3730-4 Электропневматический позиционер
Страница 90
90 EB
8384-4
RU
Графики рабочих данных (
Trend Viewer
)
В режиме online данные о процессе (значение позиционирования TRD, текущая
позиция клапана и отклонение заданного значения [e]) указываются на графике с
течением времени. Выберите Trend Viewer в меню View. Вы можете изменять
графики, например, добавляя опорные точки, которые необходимо запомнить, либо
удалять опорные точки. Нажмите правой кнопкой мыши на график для сохранения
результатов в файл.
Прмечание! Перетаскивайте опорные точки для их добавления в Trend Viewer.
13.4.3 Настройка параметров

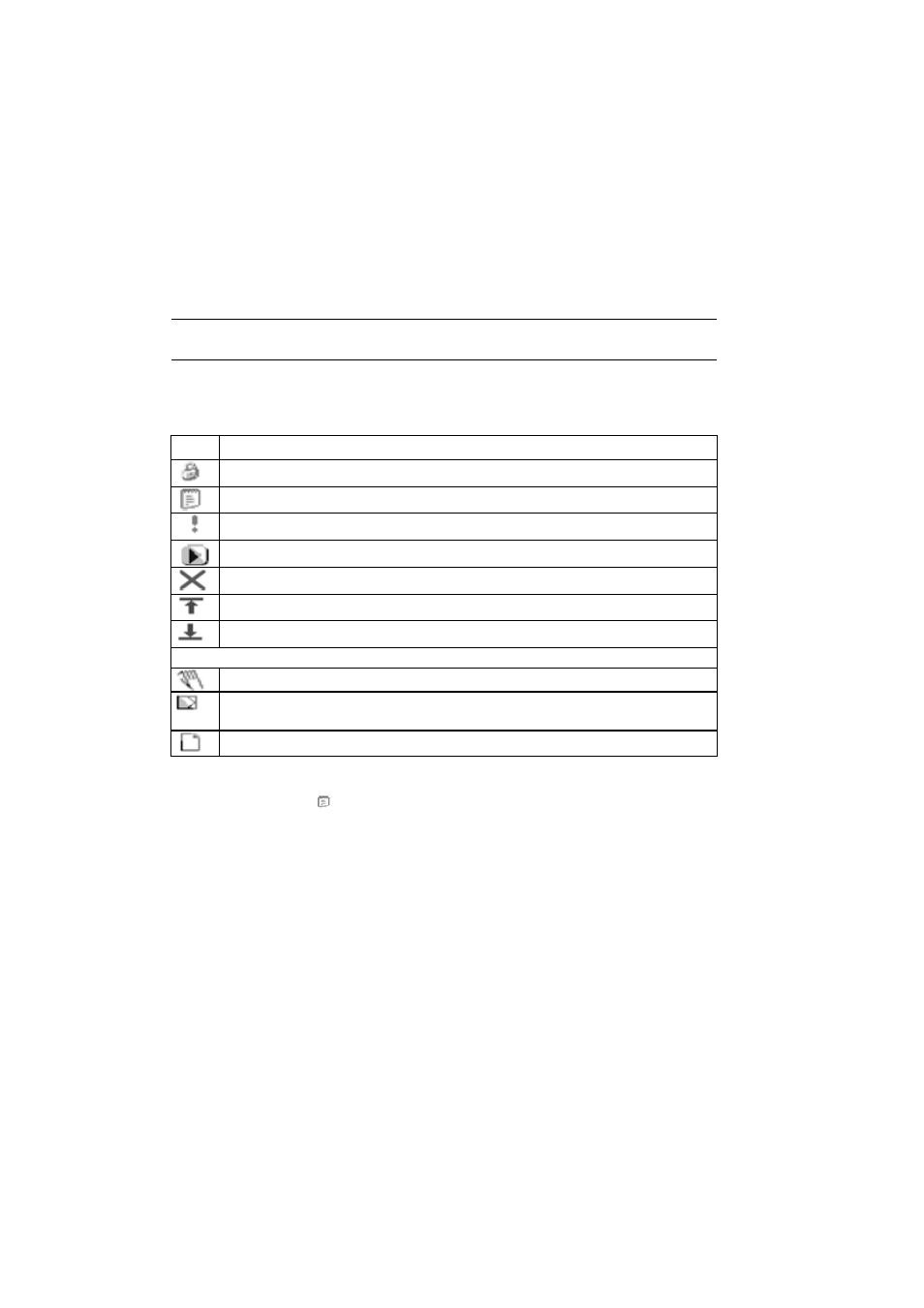

Свойства опорных точек указываются в виде иконок при нажатии на папку:
Символ
Значение
Данные не могут быть изменены
Данные могут быть изменены
Точка на графике может быть добавлена
Точка на графике определена пользователем
Значок индикации статуса/ошибки
Значение превысило максимальный предел
Значение упало ниже минимального предела
Источник данных:
Значение было изменено вручную
Значение было загружено из позиционера. В режиме online, значок
X
в
иконке показывает, что днные были обновлены.
Значение взято из файла по умолчанию
Параметры являются точками на графике, настройки которых могут быть изменены.
Они отмечены значком , и их настройку можну произвести как в режиме online,
так и в режиме offline.
1. Нажмите на одну из папок в древовидной директории слева, чтобы увидеть
настройки параметров справа. Установите курсор на точку на графике, чтобы
открыть всплывающую подсказку, содержащую более подробную информацию о
параметре.
