Инструкция по эксплуатации Samson 3730-4 Электропневматический позиционер
Страница 48
48 EB
8384-4
RU
На индикаторе появляется отметка
положения клапана в % по действию
управляющего сигнала.
При неправильном функционировании
происходит прерывание работы и на
индикаторе появляется символ ошибки.
См. раздел 5.7 на стр. 55.
Если положение переключателя находится
на AIR TO CLOSE, позиционер
автоматически переключается на
направление действия растет/падает (
) при успешном завершении
унициализации. В результате получается
следующее соответствие между сигналом
управления и положением клапана:
Положение
безопасности
Направление
действия
Клапан
откр.при закр.при
Шток привода
выдвигается
(FA)
AIR TO OPEN
0%
100%
Шток привода
втягивается
(FE)
AIR TO CLOSE
100%
0%
Функция плотного затвора актиаированна.
Установите код 15 (конечное положение
w>) на 99 % для трехходовых клапанов.
Специфические характеристики клапана
можно затем установить в ходе
параметрирования.
Примечания для EXPERT+:
Позиционер с диагностикой EXPERT+
автоматически начинает вывод схем
(управляющий сигнал y d1 и гистерзис d2)
после завершения инициализации. TEST
d1 и d2 соответственно появляются на
дисплее.
При ошибке вывода данных
отображается код 81 (см список кодов
ошибок).
После успешного завершения
инициализации позиционер продолжает
работать корректно, даже при ошибке
вывода данных. Вывод данных может
быть прерван нажатием кнопки .
Схемы данных необходимы для
расширенных функций диагностики
EXPERT+.
5.6.1 Режимы инициализации
Для проведения инициализации
следует, после разрешения
конфигурирования через код 3, с
помощью кода 6 выбрать один из
методов инициализации: MAX, NOM,
MAN или Sub. Функция ZP
предназначена для проведения
коррекции нулевой точки. Описание
коррекции в разделе 5.8 на стр.56.
MAX – инициализация по
максимальному диапазону
Это метод инициализации для
упрощенного ввода позиционера в
эксплуатацию с клапанами,
обладающими двумя механически
определенными ограничителями
конечных положений, например, с 3-
ходовыми клапанами.
Позиционер определяет величину хода/
угла поворота дроссельного элемента,
начиная от положения ЗАКР, до
противоположного упора и запоминает
величину этого хода/угла в качестве
рабочего диапазона, составляющего
100%.

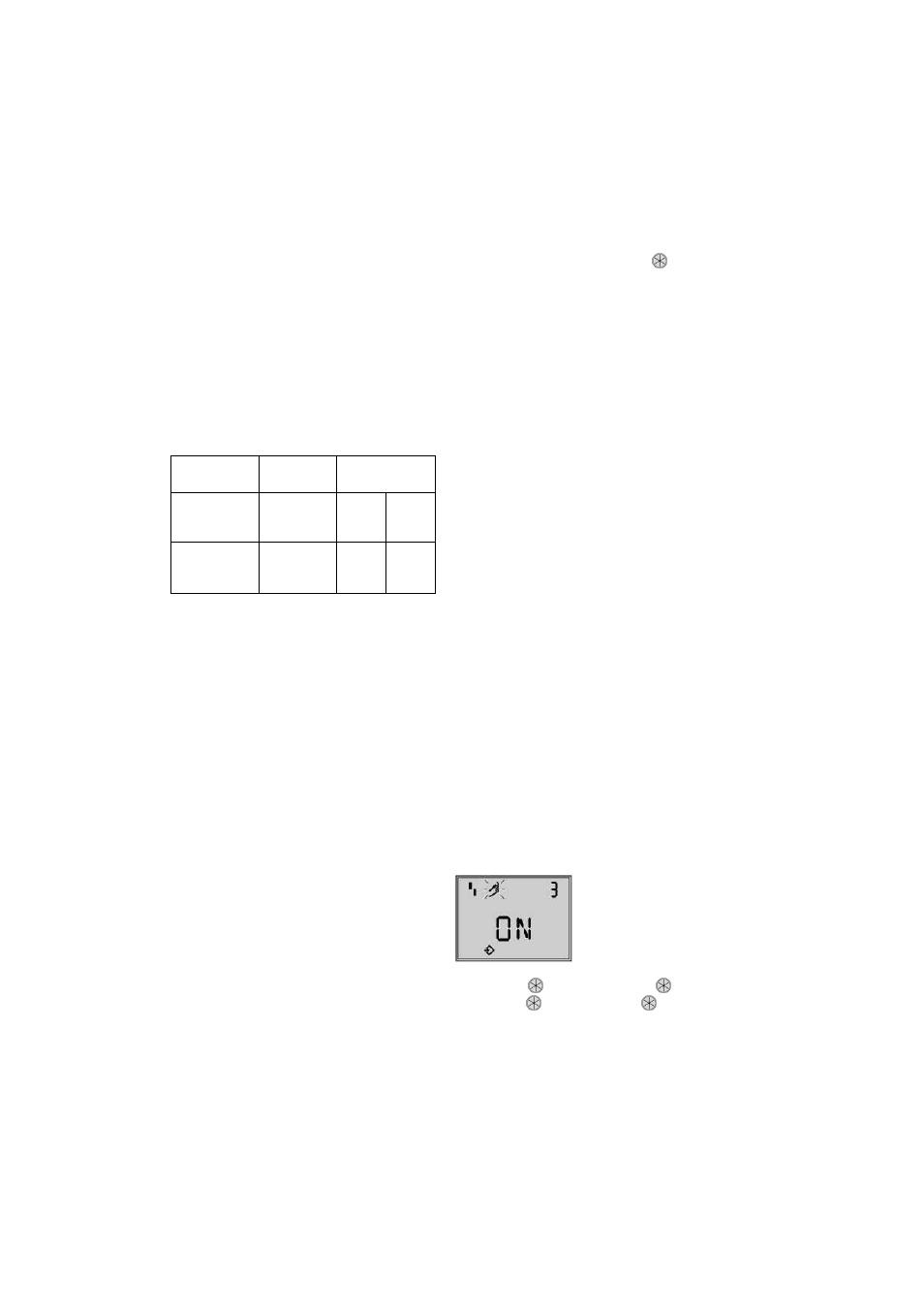

Разрешение конфигурирования:
стандартно OFF
Повернуть → код 3, нажать ,
повернуть → ON, нажать .
