62 EB
8384-4
RU
7 Регулировка концевого
датчика
В конструкции позиционера с
индуктивным концевым датчиком на
оси позиционера устанавливается
управляющий флажок (1), который
вызывает срабатывание шлицевого
инициатора (3).
Для обеспечения работы индуктивного
концевого датчика в выходной цепи
необходимо устанавливать
соответствующий развязывающий
усилитель (см. раздел 3.2.1).
Если управляющий флажок (1)
находится в магнитном поле шлицевого
инициатора, инициатор обладает
высоким электрическим
сопротивлением. Если флажок выходит
из магнитного поля шлицевого
инициатора, сопротивление инициатора
резко падает.
В стандартном случае концевой датчик
отрегулирован таким образом, что в
конечном положении клапана выдается
соответствующий сигнал. Однако точку
срабатывания датчика можно
устанавливать и для сигнализации в
промежуточном положении хода
клапана.
Необходимую функцию срабатывания
датчика, при которой в погруженном
состоянии флажка реле должно
притягиваться или отпускаться, можно
устанавливать на развязывающем
усилителе.
Установка точки переключения:
Внимание!
При проведении настройки или
дополнительной проверки датчика
точку срабатывания всегда сначала
следует выбирать от среднего
положения (50%).
Для того чтобы обеспечить надежное
срабатывание датчика во всех
окружающих условиях, точку
срабатывания следует выставлять не
менее чем за 5% до механического
упора клапана (ОТКР-ЗАКР).

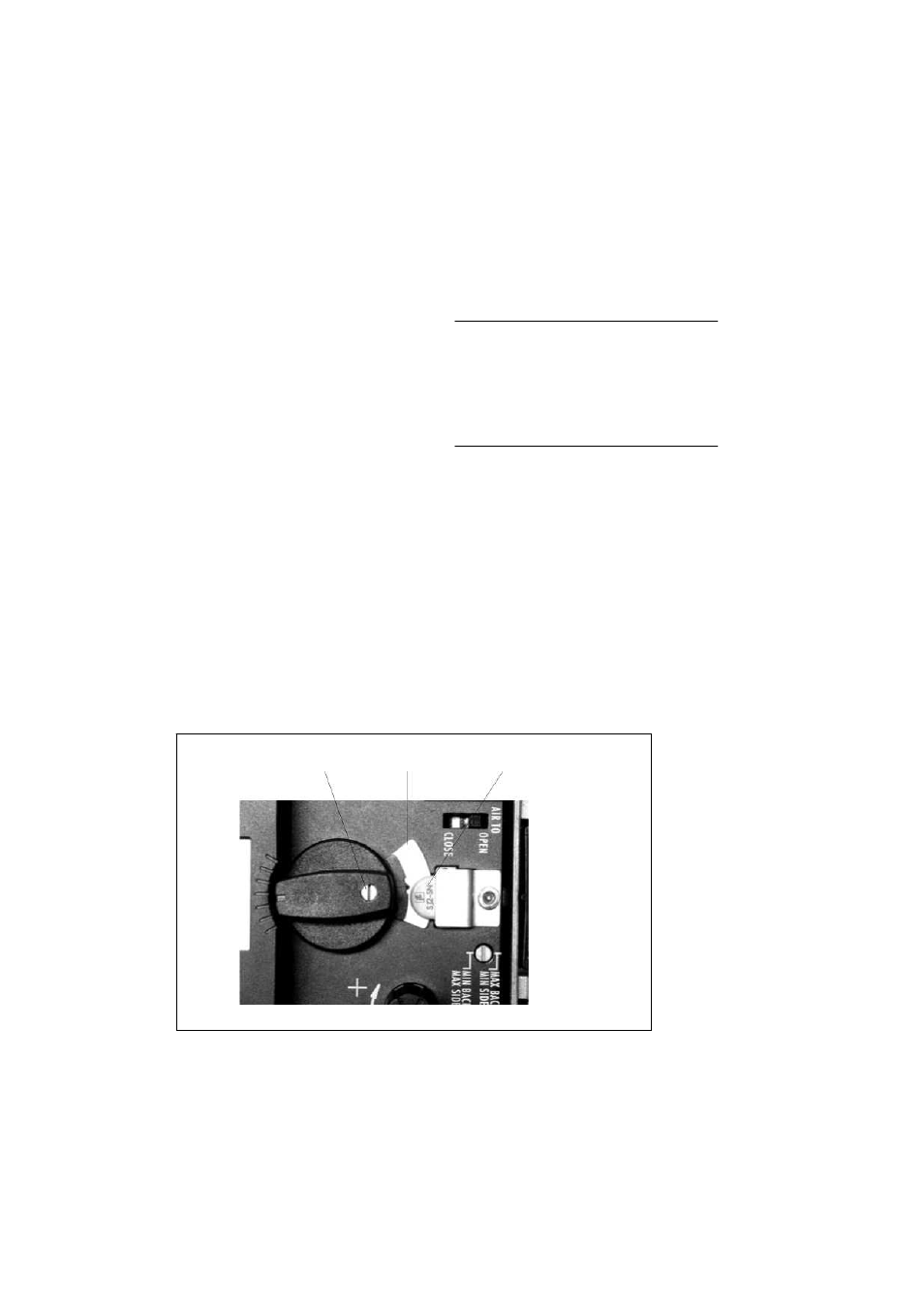

Регулировочный винт (2) Управляющий флажок(1) Шлицевой инициатор (3)
Рис. 19 ·
Регулировка индуктивного концевого датчика
