52 EB
8384-4
RU
обычно механически, фиксируется в
каком-либо определенном положении,
либо удерживается в нем пневматически
от внешнего источника давления,
поступающего на привод. Блокированное
положение служит для того, чтобы
обеспечивать функционирование
оборудования при данном положении
клапана. Позиционер, идущий на замену
старому не должен инициализироваться,
а при необходимости можно выполнить
сброс через код 36.
После демонтажа старого и установки
нового позиционера необходимо ввести
параметры позиции штифта (код 4),
номинального диапазона (код 5),
направления движения (код 7) и
направления закрывания (код 34).
Стандартно заданный как «100%»
параметр ограничения хода (код 11)
должен быть отключен посредством
установки «OFF».
Исходя из этого, блокированное
положение (код 35) устанавливается
кнопкой таким образом, чтобы оно
совпадало с положением
предварительно блокированного
клапана.
Параметры Кр (код 17), Tv (код 18) и
граница давления (код 16) должны
оставаться со своими стандартными
значениями.
Если известны значения
параметров Kp и Tv старого
позиционера, то на новом позиционере
рекомендуется использовать такие же
значения.
После установки переключателя AIR TO
OPEN/AIR TO CLOSE в соответствии с
положением безопасности, настройки
дросселя и нажатия Init-кнопки
позиционер на основе блокированного
положения и направления закрывания,
определяет другие данные своей
конфигурации.
Регулятор переходит в ручной режим, в
завершение следует снять
блокированное положение, как это было
описано выше.

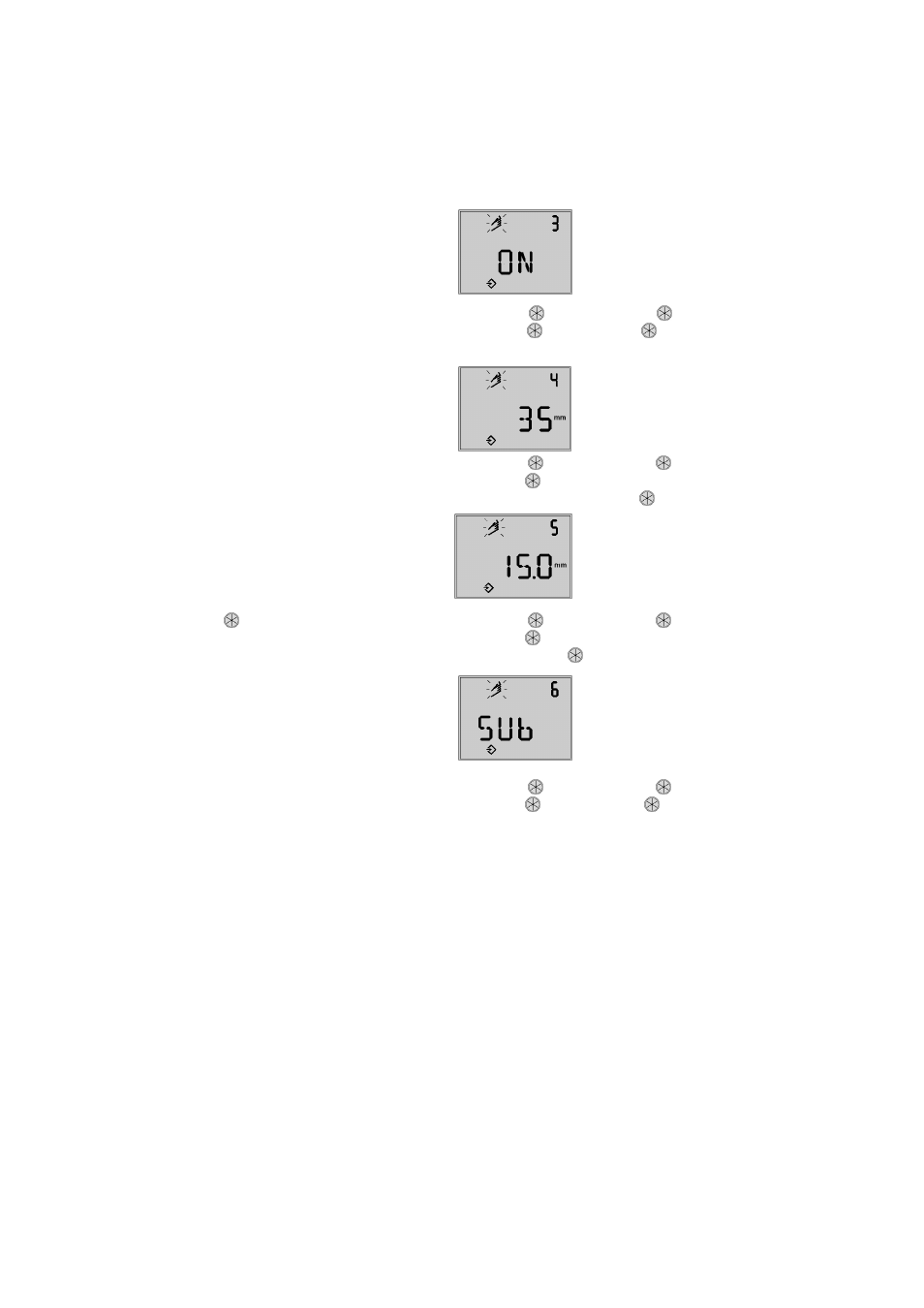

Конфигурация разрешена:
Повернуть → код 3, нажать ,
повернуть → ON, нажать .
После разрешения:
Повернуть → код 4, нажать ,
повернуть → выбрать монтажное
положение штифта, нажать .
стандартно 15
Повернуть → код 5, нажать ,
повернуть → ввести номинальный
ход/угол, нажать .
стандартно MAX
Повернуть → код 6, нажать ,
повернуть → Sub, нажать .
стандартно OFF
стандартно OFF
