28 EB 8384-4 RU
Привести рычаг (1) в среднее
положение и крепко удерживая его,
завинтить гайку (1.1).
5. Установить поводок (3) на штоке
привода, выровнять и накрепко
привинтить так, чтобы крепежный
винт оказался в пазу штока привода.
6. Установить монтажную плату (21) с
датчиком на раме привода так, чтобы
штифт (2) лег на верхней стороне
поводка (3) и прижимался к ней
усилием пружины.
Привинтить монтажную плату (21)
двумя крепежными винтами на раму
привода.
7. Смонтировать крышку (11) на
обратной стороне. Убедитесь, что
пробка сброса воздуха направлена
вниз для беспрепятственного стока
конденсата, скапливающегося на
приборе.

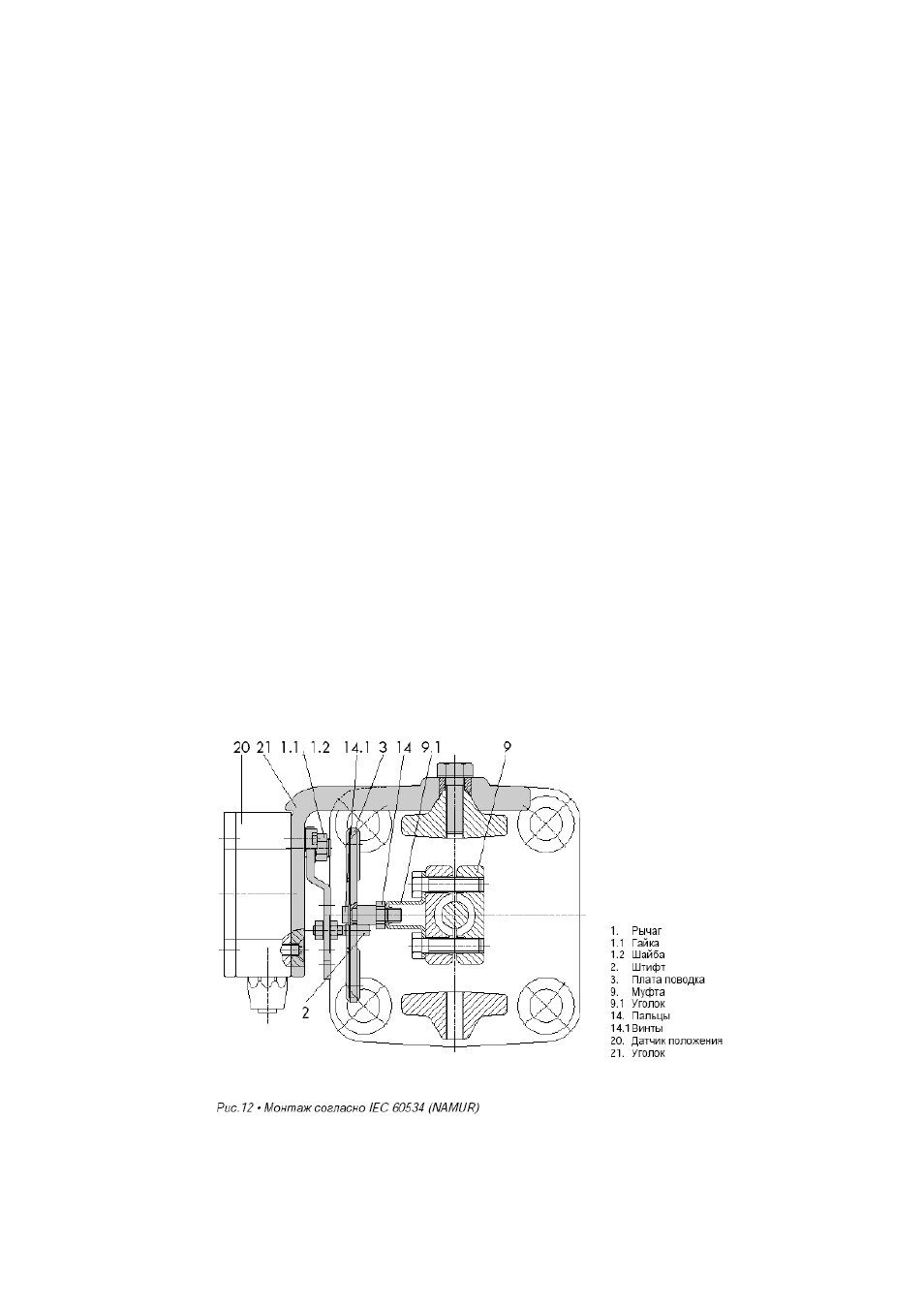

2.6.2 Установка датчика при
монтаже по IEC 60534-6
Необходимые монтажные детали, а
также дополнительное оснащение
приведены по заказным номерам в
таблицах 6 и 7 на стр. 31.
1. Установить рычаг (1) на датчике в
среднее положение и крепко
удерживать его.
Отвинтить гайку и (1.1) и снять
рычаг с шайбой (1.2) с вала датчика.
2. Привинтить датчик положения (20) к
уголку (21).
Стандартно устанавливаемый рычаг M
со штифтом (2) на позиции 35
рассчитан для приводов с мембраной
120, 240 и 350 см
² и номинальным
ходом 15 мм.
