EB 8384-4 RU
21
8 7

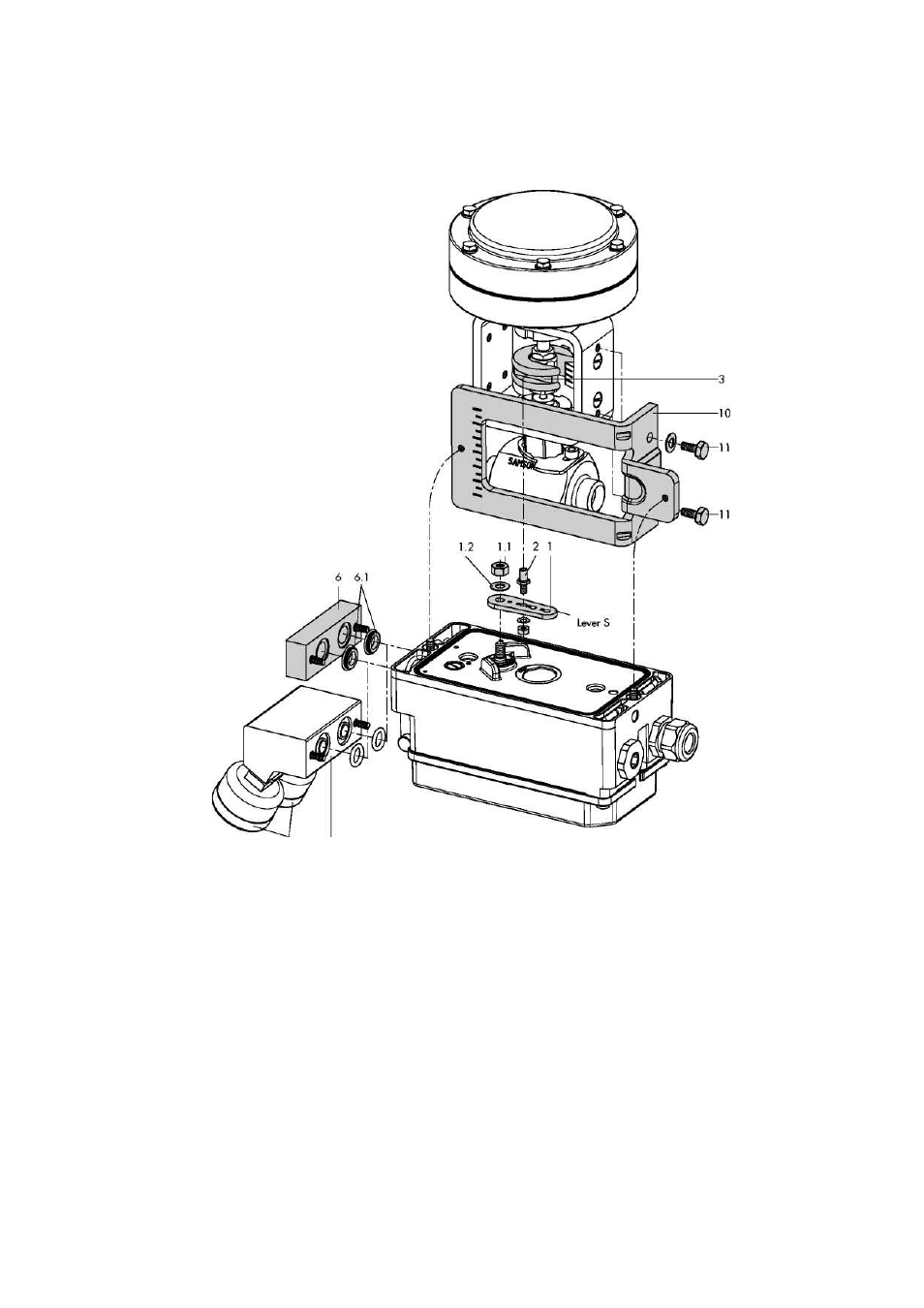

Рис. 6 · Монтаж на микроклапан тип 3510
1
Рычаг
1.1
Гайка
1.2
Тарельчатая шайба
2
Штифт следящего механизма
3
Зажим
6
Плата подключения
6.1
Кольца уплотнения
7
Кронштейн манометра
8
Монтажный комплект
манометра
10
Уголок
11
Винт
Внимание!
Соединения supply и outputможно
выполнять только через плату
подключения (6) из комплекта
дополнительного сснащения. Не
допускается поворачивать
резьбовые соединения в корпусе.
