EB 8384-4 RU 37

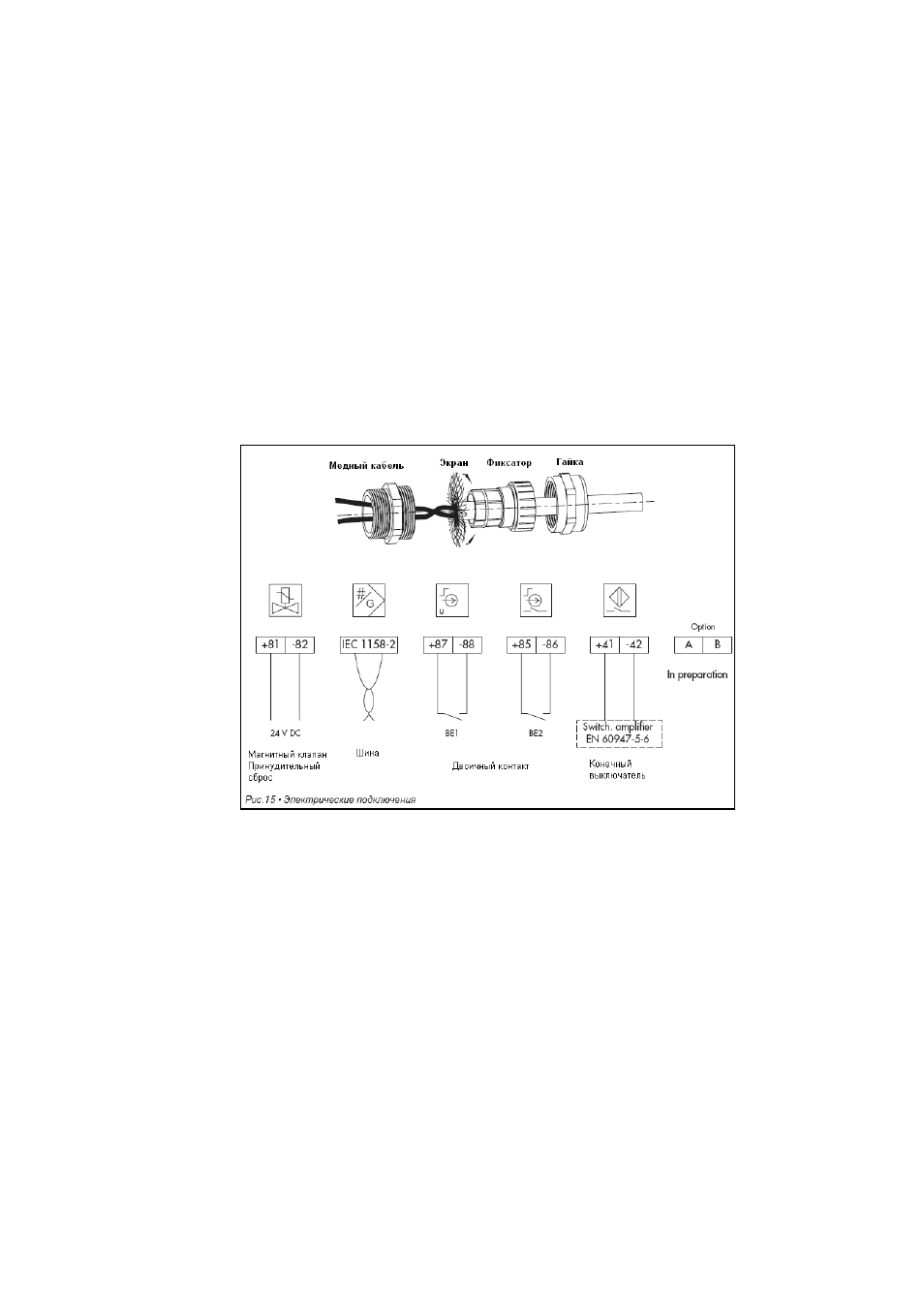

Шина
Экранированная шина подключения
должна быть подведена через
электромагнитно-совместимый медный
кабель (стандартно) к портам
позиционера. Экран, расположенный
поверх фиксатора, подключен к
кабельным вводам и корпусу.
1. Для подключения шины, отвинтите
гайку кабеля и фиксатор с
позиционера и удалите
пылезащитный колпачок.
2. Оденьте гайку и фиксатор на кабель.
3. Снимите изоляцию на конце шины и
срежьте экран на расстоянии
примерно 13 мм. При необходимости
обрежьте жилы кабеля.
4. Распустите оплетенный экран и
проденьте его через фиксатор.
5. Вставьте фиксатор в винт кабеля и
накрепко закрутите гайку.
6. Подведите двужильную шину к
портам, отмеченным "IEC 1158-2".
Соблюдение полярности не
обязательно.
