В анализ тестирования включается:
4
Время срабатывания соленоида
4
Время задержки PST
4
Длительность PST
4
Õîä PST
Если тестирование не может быть вы-
полнено, формируется сообщение:
4
F8: Отсутствует переключающее
напряжение на соленоиде.
4
F9: Время истекло
Замечание: Если отслеживается ход
PST, могут быть сформированы со-
общения F6 è F7. Параметр P10 дол-
жен быть переключен в значение ДА:
4
F6: Целевое значение PST не
достигнуто
4
F7: Целевое значение PST
превышено
Замечание: Если тестирование час-
тичным ходом (PST) не активировано
(P15 = OFF), контакт C может быть
использован для индикации 3-ей пере-
ключающей позиции.
9.2.1 Определение целевого
значения PST
Введите целевое значение PST с по-
мощью параметров
P12 (Мин. Целевое значение PST) è
P13 (Мак. Целевое значение PST).
Замечание! Если Вы изменили целевое
значение PST (P12 è P13), следует
перезапустить PST-инициализацию.
Замечание:
– От направления действия зависит,
как выполняется целевой диапазон
(см. рис. 16 и раздел 8.3).
– Следующие соотношения
применимы для диапазона значений
целевого диапазона PST:
P12: 2.0 % äî (P13 – 10.0 %)
P13: (P12 + 10.0 %) äî 99.0 %
EB 8390 RU 43
Операции

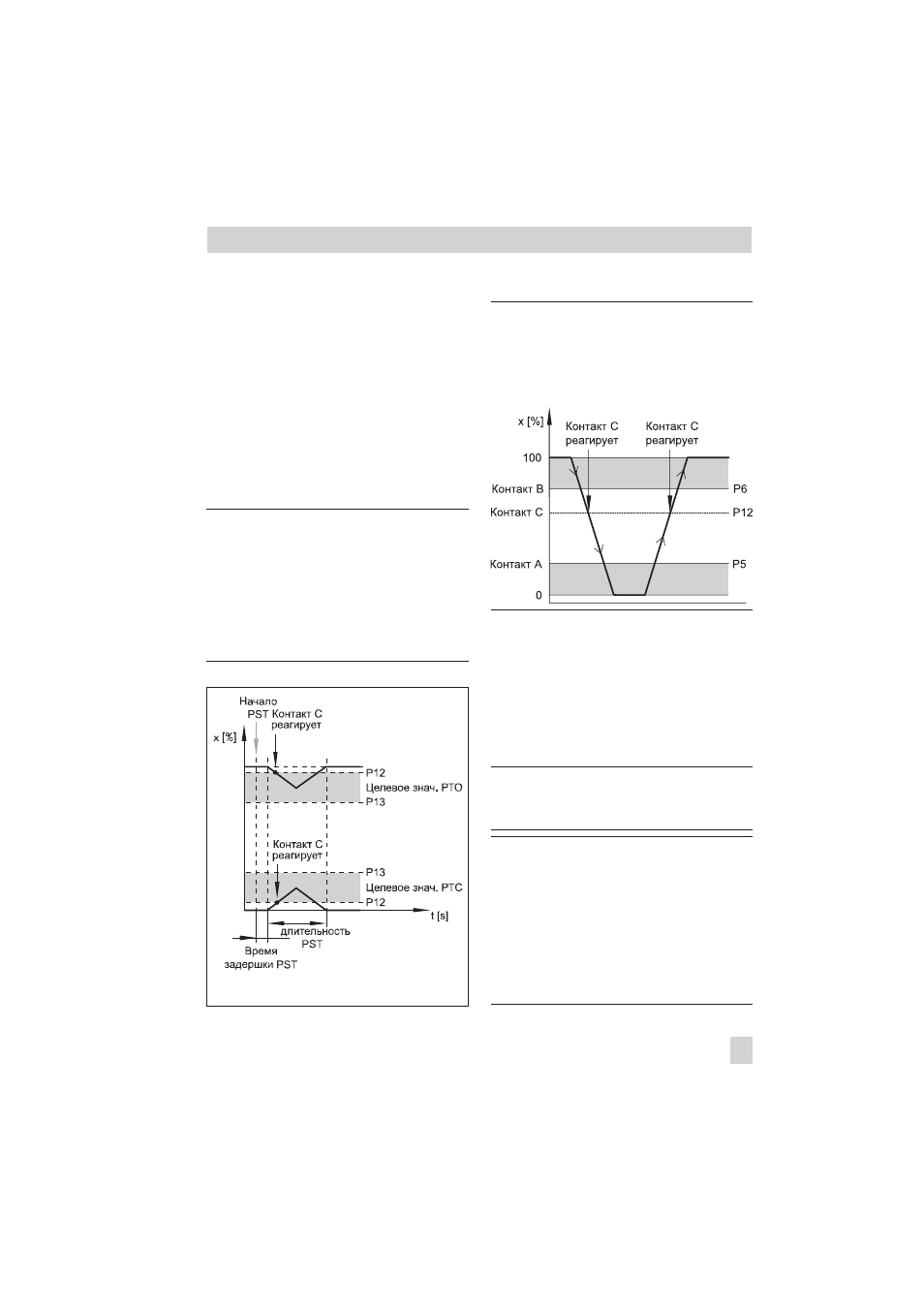

Рис. 16 · Тестирование частичным ходом
