8.4
Настройка конечных
выключателей
Ограничивающий
сигнал
посылается
конечными выключателями для положе-
ния безопасности (контакт A) и для
рабочего положения (контакт B).
Точки переключения настраиваются по
диапазону вращения.
Точки переключения настраиваются в
параметрах P5 (нижнее конечное поло-
жение) и P6 (верхнее конечное положе-
ние).
Замечание: Следующие соотношения
применяются для установки диапа-
зонов конечных выключателей для
нижнего конечного положения (P5)
верхнего конечного положения (P6):
P5: 0.5 %
äî
(P6 – 2.0 %)
P6: (P5 + 2.0 %)
до
99.5 %
Соблюдайте назначение контактов A
è B в зависимости от направления
действия!
P5: Точка переключения
для нижнего конченого по-
лож. по умолчанию: 2.0 %
пример: Рабочее полож.
для направления действия
PTO
P6:
Точка переключения
для верхнего конченого по-
лож. по умолчанию: 98.0 %
пример: Рабочее
положение для направ-
ления действия PTO
Ïîâ.
→ P5/P6
Нажм.
, P5/P6 мигает
Пов.
→ Запрос переключ. значения
Нажм.,
для подтверждения переклю-
чающего значения и выхода.
8.5
Распознавание
Внимание!
Распознавание можно начать после
подключения переключающего на-
пряжения. Привод находится в рабо-
чем положении.
Перед началом распознавания, выясни-
те максимально допустимое питающее
давление клапана.
Во время распознавания, привод прохо-
дит весь диапазон вращения.
Поэтому, не начинайте распознава-
ние, пока клапан в действии.
EB 8390 RU
37
Начальные настройки
%
%

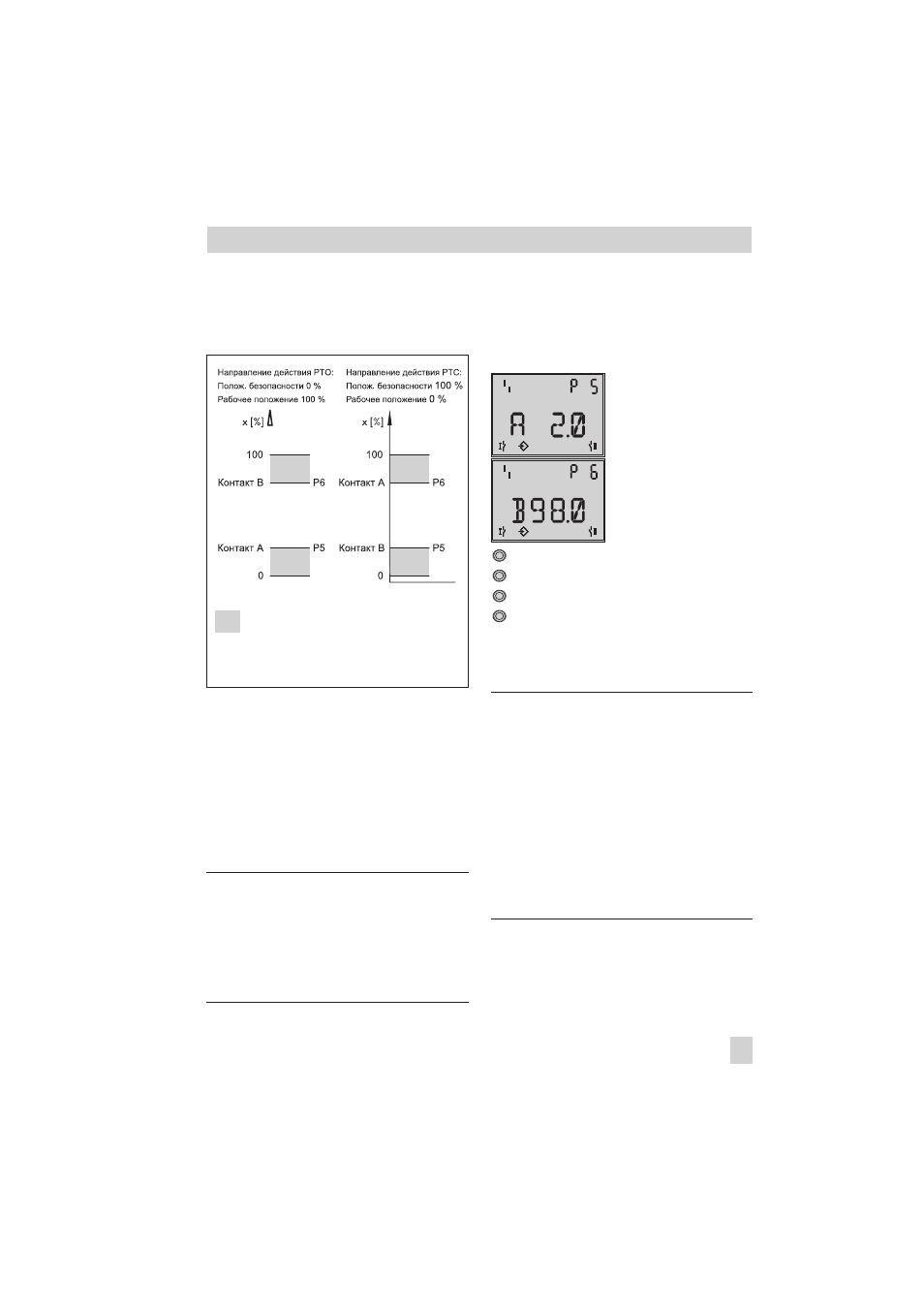

Рис. 15 · Область переключения контактов
A è B
Область переключения
