Внимание!
После монтажа сигнализатора на при-
вод, или в случае изменения его мон-
тажного положения, следует осуще-
ствить возврат к базовым настройка
(п. 8.7).
Замечание: В случае замены одного
сигнализатора конечных положений на
другой, при соблюдении определенных
условий (п. 8.6), повторное распознава-
ние может не потребоваться.
После распознавания сигнализатора,
текущий угол вращения отображается в
% при выборе P0. Держите кнопку (
)
зажатой для отображения, как угла (°).
Доступны 2 типа распознавания:
4
Автоматическое распознавание с пом.
параметра P7
4
Ручное распознавание с пом. пара-
метра P8 (ручное подтверждение ко-
нечных положений POS1 è POS2).
Начало автоматического распознава-
ния
Замечание:
Автоматическое распознавание
можно прекратить нажав поворотную
кнопку (
).
На дисплее появляется ESC.
Сохраненные данные могут быть
восстановлены нажатием поворотной
кнопки
( ).

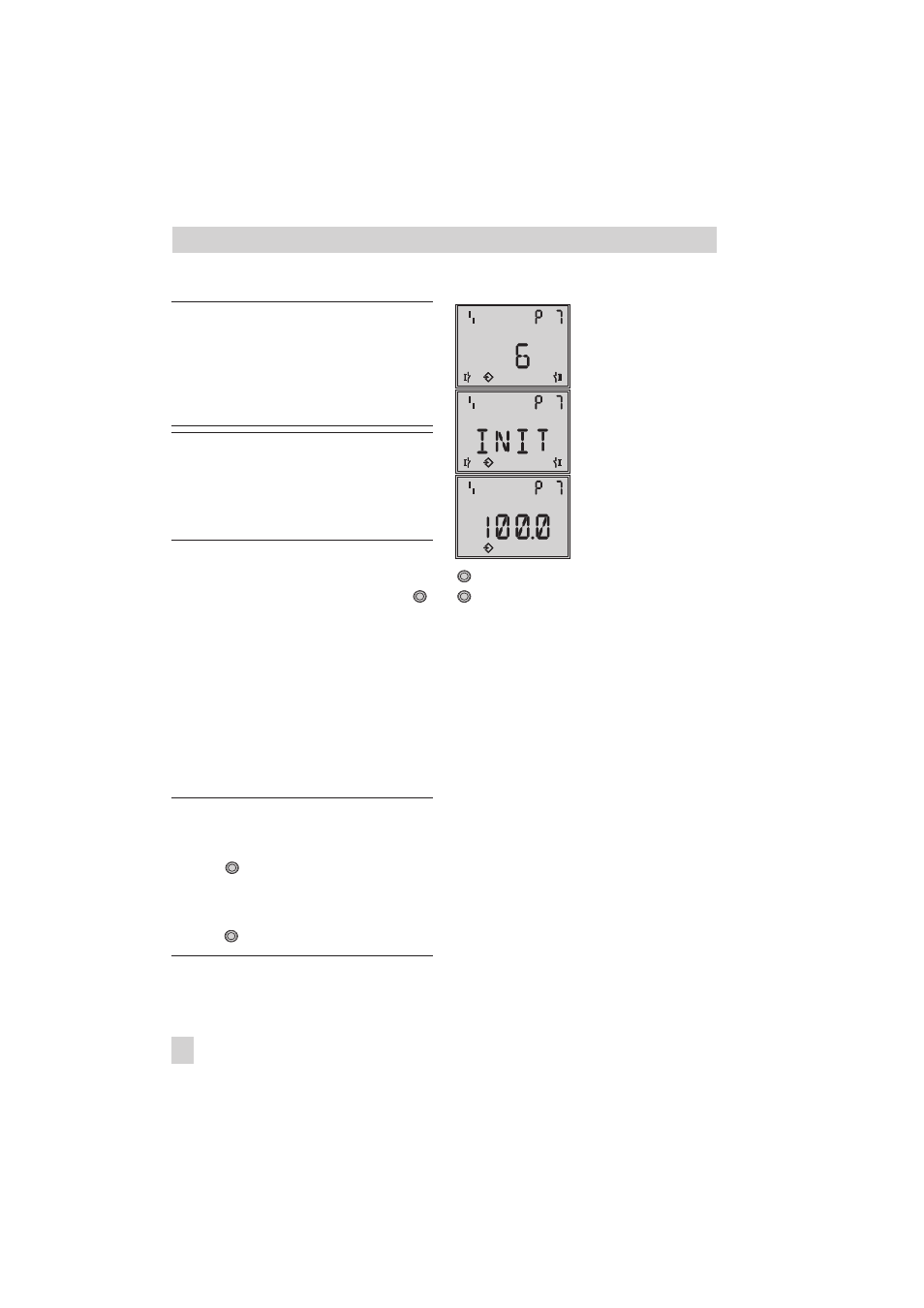

P7: Подготовка к
распознаванию
P7: Распознавание в
процессе
P7: Распознавание
завершено
Пов. → P7
Нажм., в течение 6 секунд. Время до
начала распознавания будет отобра-
жаться на дисплее.
Распознавание началось (Индикатор:
INIT): Клапан движется дважды из
рабочего положения в положение
безопасности. Измеряются предель-
ные углы, время задержки и время
перемещения при открытии/закрытии
клапана.
После завершения распознавания,
текущий
угол вращения
отображается на дисплее в %.
Сигнализатор находится в режиме
настройки (SET).
Для начала работы, выйдите из ре-
жима настройки. См. стр. 33.
В случае возникновения ошибок, авто-
матическое распознавание прекратится
(индикатор ERR на дисплее).
