Страница 23
4.2.3 Присоединение к
оворотному приводу
с валом 50 мм
Необходимые аксессуары см. в табл. 1.
1. Установите распорки (9) на привод,
убедившись, что имеется доступ к
отверстиям.
2. При помощи винтов (12) присоеди-
ните монтажную плату (3) к приводу.
3. Поместите колесо-индикатор (8) на
вал привода.
4. Вставьте пластину (10) в колесо-
индикатор (8).
ВНИМАНИЕ!
При креплении винта с магнитом (1),
крутящий момент не должен превы-
шать 8 Нм
5. Присоедините винт с магнитом (1) к
валу привода.
6. Поверните две пластинки на плате
(10) для совпадения с винтом с
магнитом (2).
7. Поместите сигнализатор на монтаж-
ную плату (3), как показано на рис. 11
и закрепите его при помощи винтов.
EB 8390 RU
23
Присоединение к поворотным приводам. Монтажные детали и аксессуары
1
10
8
12
9
3
9

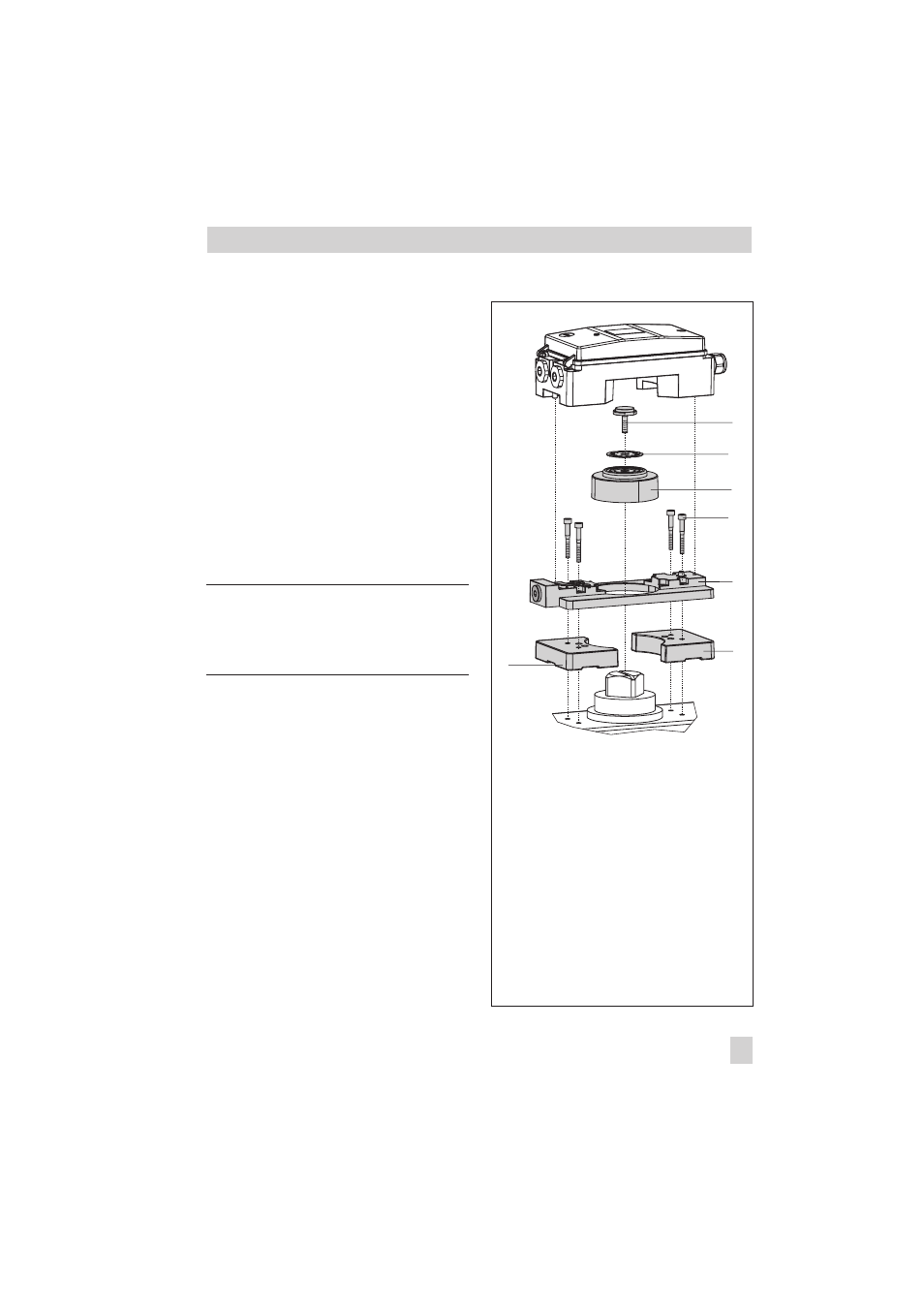

Рис. 11 ·
Монтаж сигнализатора для внешнего
соленоида на поворотный привод
с валом 50 мм
1
Винт с магнитом (SW 24, 20 mm)
3
Монтажная плата
8
Колесо-индикатор
9
Распорка
10
Пластина
12
Винт с цилиндрической головкой
(4x M5x40)
