Страница 21
4.2
Исполнение для
внешнего соленоида
Тип 3738-20-xxx1000xxxx00
Подходит для монтажа на поворотные
Приводы согласно VDI/VDE 3845, часть
2.
4.2.1 Присоединение к
поворотному приводу
с валом 20 мм
Необходимые аксессуары см.в табл. 1.
1. Поместите прокладки (13) в соответ-
ствующие отверстия на приводе .
2. При помощи винтов (11) присоеди-
ните монтажную плату (3) к приводу.
3. Поместите адаптер (5) и колесо-
индикатор (8) по очереди на вал
привода.
4. Вставьте пластину (10) в колесо-
индикатор (8).
ВНИМАНИЕ
!
При креплении винта с магнитом (2),
крутящий момент не должен превы-
шать 8 Нм!
5. Присоедините винт с магнитом (2) к
валу привода .
6. Поверните две пластинки на плате
(10) для совпадения с винтом с
магнитом (2).
7. Поместите сигнализатор на мон-
тажную плату (3), как показано на
рис. 9 и закрепите его при помощи
винтов.
EB 8390 RU
21
Присоединение к поворотным приводам. Монтажные детали и аксессуары
2
10
8
11
13
5
3

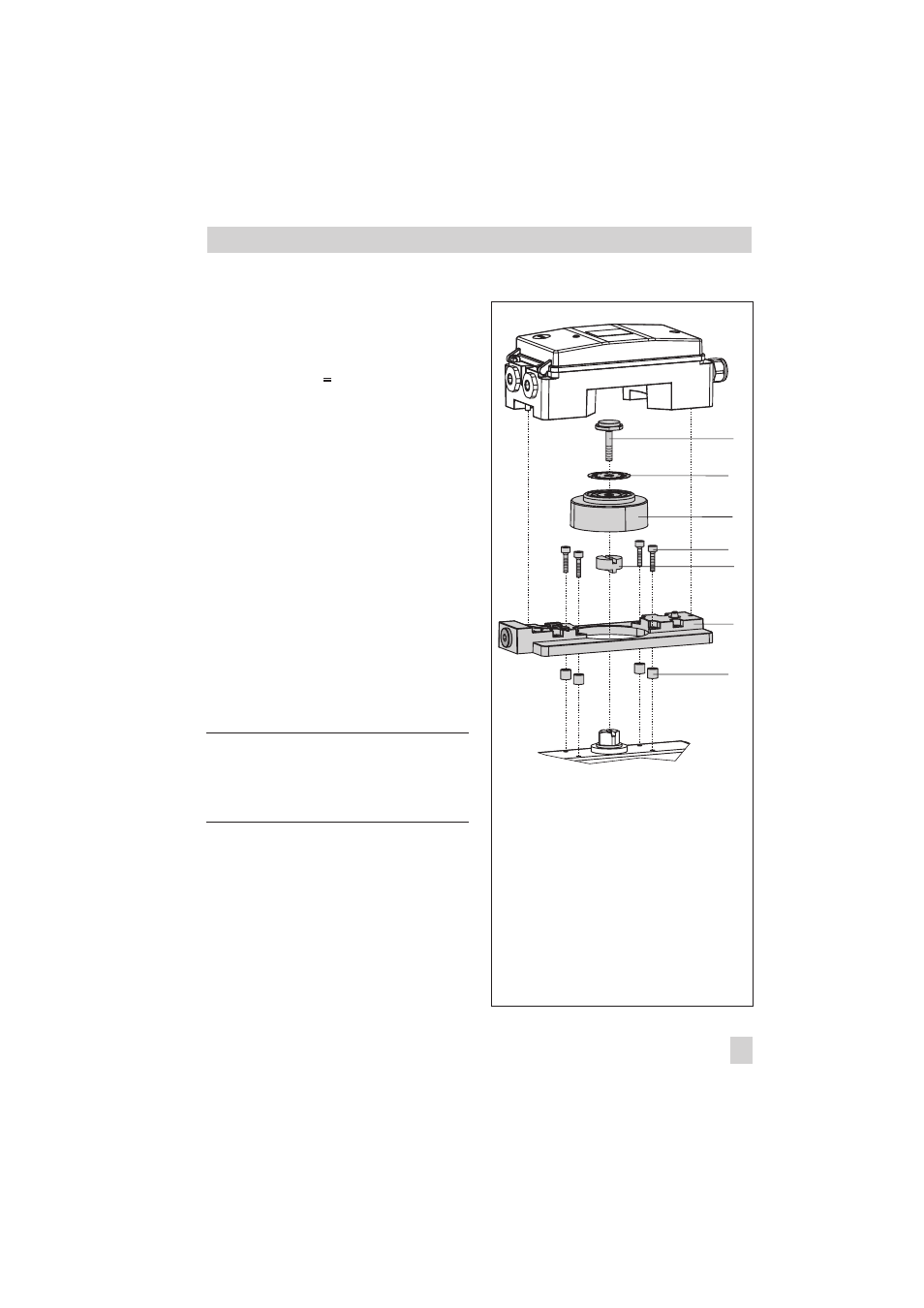

Рис.
9 ·
Монтаж сигнализатора с внешним
соленоидом на поворотный привод с
валом 20 мм
2
Винт с магнитом (SW 24, 30 mm)
3
Монтажная плата
5
Адаптер
8
Колесо-индикатор
10
Пластина
11
Винт с цилиндрической головкой
(4x M5x16)
13
Втулка
