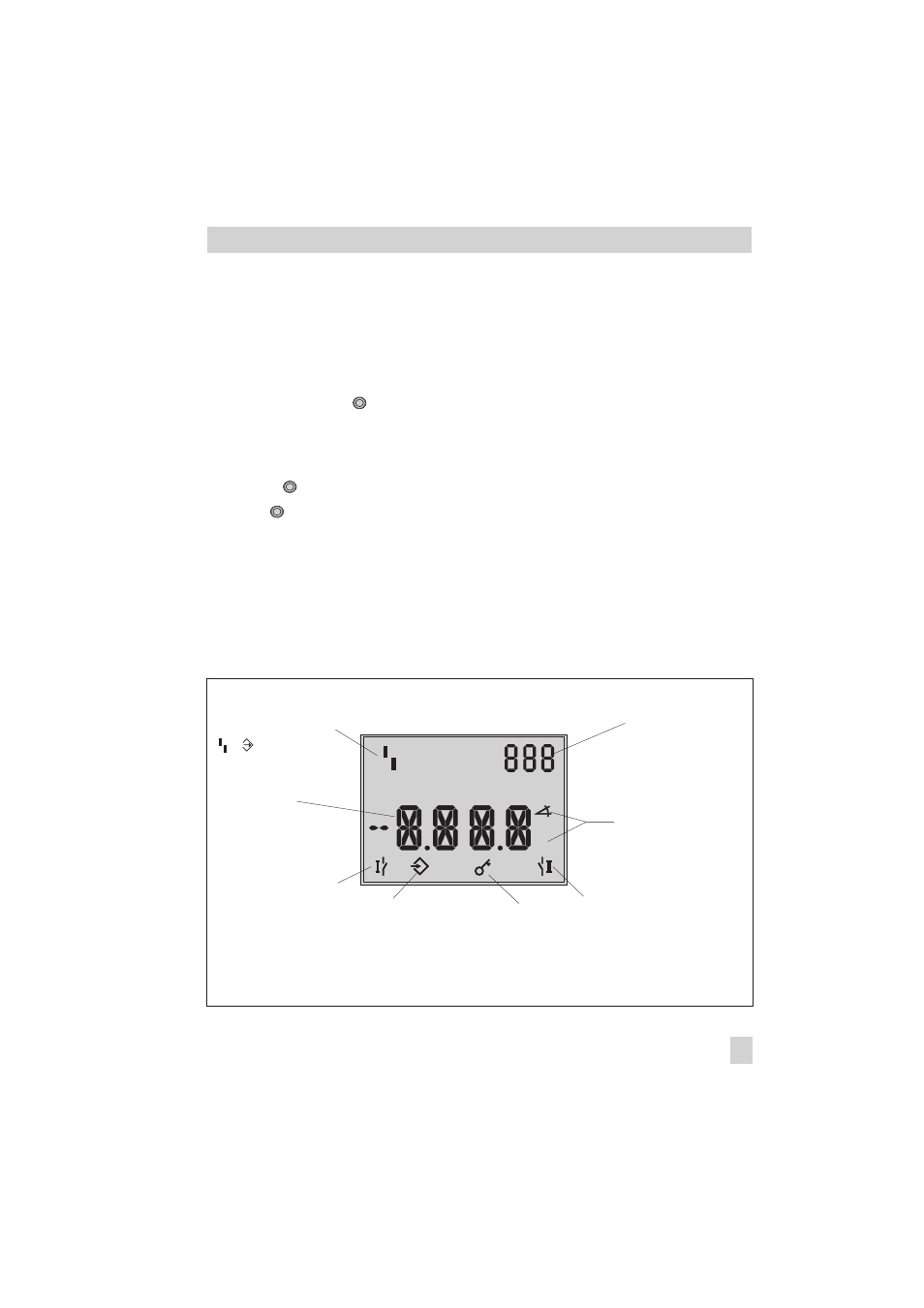

Рис. 14 · Дисплей
6
Средства управления
и индикации
6.1
Поворотная кнопка
Поворотная кнопка (
) расположена
под крышкой корпуса.
Управление сигнализатором при помощи
поворотной кнопки:
Поверните
для выбора параметров.
Нажмите
для подтверждения выбора.
6.2
Интерфейс SAMSON
SSP
Интерфейс SAMSON SSP расположен
под крышкой корпуса.
Интерфейс SAMSON SSP сигнализато-
ра конечных положений должен быть
подключен
через
последовательный
интерфейсный адаптер (см. табл. 1 на
стр.
16)
к
RS-232
èëè
USB-входу
компьютера до начала конфигурации
TROVIS-VIEW.
EB 8390 RU
29
Средства управления и индикации
%
Индикация
ошибки
Состояние
Units
Контакт B
подключен
(рабочее
положение
)
Блокировка
режим настройки
SET:
действие прекращено,
Возможна установка
параметров
Контакт A
подключен
(положение
безопасности)
Обозначение
Положение
Ошибка (рабочий режим)
RUN)
и
:
режим настройки
SET
