4.1.3 Присоединение к
поворотному приводу с
валом 30 мм
Необходимые аксессуары см. в табл. 1
.
1. Вставьте формованное уплотнение
(6) в нижнюю часть распорки.
2. Установите распорки (9) на привод,
убедившись, что имеется доступ к
отверстиям. Распорки с вставленны-
ми формованными уплотнениями (6)
должны быть установлены на сторо-
не с отверстиями для воздуха
.
3. Вставьте формованное уплотнение (6)
в нижнюю часть монтажной платы (3).
4. При помощи винтов (11) присоеди-
ните монтажную плату (3) к приво-
ду, убедившись, что имеется доступ
к отверстиям (
) для воздуха.
5. Вставьте изоляцию (7) с уплотни-
тельным кольцом (стр.17) в соот-
ветствии с типом привода в мон-
тажную плату (13)
6. Поместите колесо-индикатор (8) на
вал привода.
7. Вставьте пластину(10) в колесо-
индикатор (8).
ВНИМАНИЕ
!
При креплении винта с
магнитом (1), крутящий момент не
должен превышать 8 Нм!
8. Присоедините винт с магнитом (1) к
валу привода.
9. Поверните две пластинки на плате
(10) для совпадения с винтом с
магнитом (2).
10. Поместите сигнализатор на мон-
тажную плату (3), как показано на
рис. 8 и закрепите его при помощи
винтов.
20
EB 8390 RU
Присоединение к поворотным приводам. Монтажные детали и аксессуары
1
10
8
12
9
3
9
7
6
6

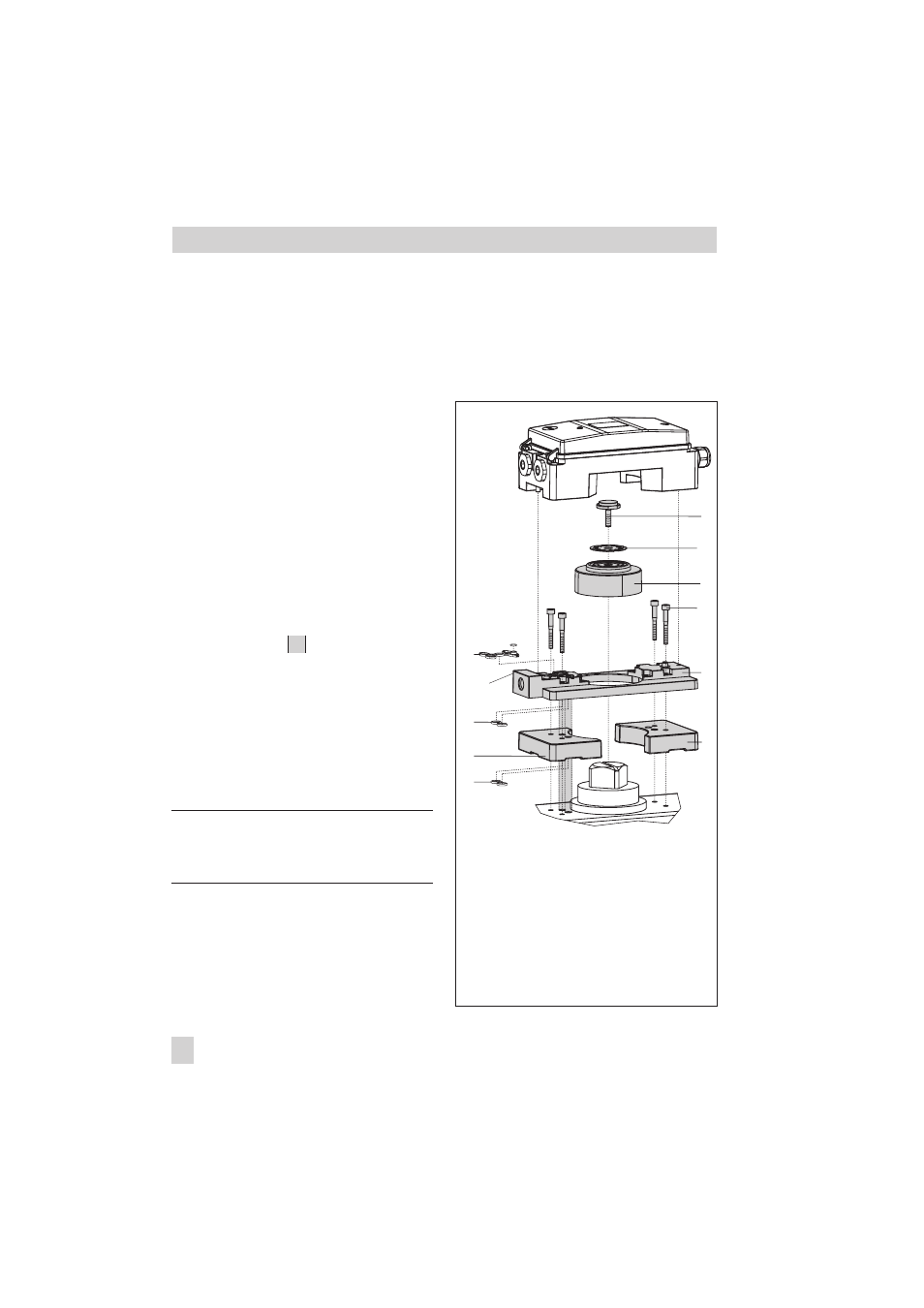

Рис. 8 · Монтаж сигнализатора со встроенным
соленоидом на поворотный привод с
валом 50 мм.
Питаю-
щий
воздух
1
Винт с магнитом (SW 24, 20 mm)
3
Монтажная плата
6
Формованное уплотнение
7
Формованное уплотнение
8
Колесо-индикатор
9
Распорки
10
Плата
12
Винт с цилиндрической головкой
(4 x M5x40)
