Страница 17
4.1
Исполнение со встроен-
ным соленоидом
Устройство может быть смонтировано
напрямую на привод Pfeifer BR 31b.
Òèï
3738-20-xxx1400xxx000
Питающий воздух присоединен сбоку
монтажной платы. Заглушка должна
быть удалена.
Тип привода (рис. 5)
Тип привода определяется по положению
гальванической развязки (7) на монтаж-
ной плате (3):
4
Рис. 5а: 3/2-ходовая функция пово-
ротных
приводов
одностороннего
действия
4
Рис. 5б: 5/2-ходовая функция пово-
ротных приводов двойного действия
ВНИМАНИЕ
!
Отверстие для воздуха в изоляции (7)
должно быть оборудовано уплотни-
тельным кольцом
EB 8390 RU
17

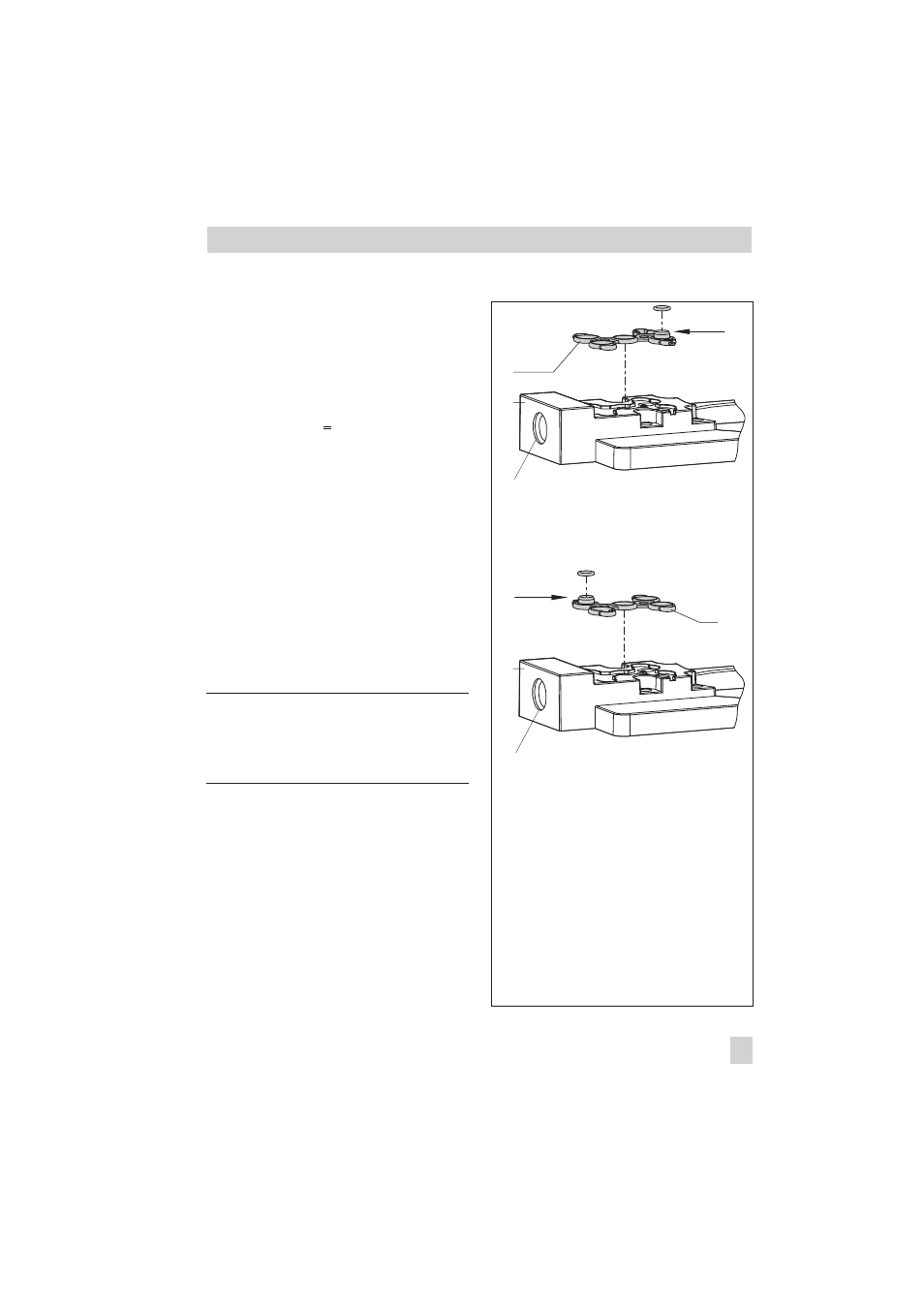

Присоединение к поворотным приводам. Монтажные детали и аксессуары
7
3
Рис.
5a ·
Поворотные приводы одностороннего
действия
3
7
Рис.
5b ·
Поворотные приводы двойного
действия
3
Монтажная плата
7
Формованное уплотнение
Питающий воздух
Питающий воздух
Рис.
5 ·
Определение типа привода
