4.1.1 Присоединений к
поворотному приводу
с валом 20 мм.
Необходимые аксессуары см. в табл. 1.
1. Прокладка (13) помещается в соот-
ветствующее отверстие в приводе
2. Прижмите изоляцию (6) к нижней
части монтажной платы (3).
3. При помощи винтов (11) присоеди-
ните монтажную плату (3) к при-
воду, убедившись, что имеется
доступ к отверстиям (
) для
воздуха.
4. Вставьте изоляцию (7) с уплотни-
тельным кольцом (стр. 17), в соот-
ветствии с типом привода в монтаж-
ную плату (3).
5. Поместите адаптер (5) и колесо-
индикатор (8) по очереди на вал
привода.
6. Вставьте пластину(10) в колесо-
индикатор (8).
ВНИМАНИЕ
! При креплении винта с
магнитом (2), крутящий момент не
должен превышать 8 Нм!
7. Присоедините винт с магнитом (2) к
валу привода.
8. Поверните две пластинки на плате
(10) для совпадения с винтом с маг-
нитом (2).
9. Поместите сигнализатор на мон-
тажную плату (3), как показано на
рис. 6 и закрепите его при помощи
винтов.
18
EB 8390 RU
Присоединение к поворотным приводам. Монтажные детали и аксессуары
2
Винт с магнитом (SW 24, 30 mm)
3
Монтажная плата
5
Адаптер
6
Формованное уплотнение
7
Формованное уплотнение
8
Колесо-индикатор
10
Плата
11
Винт с цилиндрической головкой
(6x M5x16)
13
Втулка
Питаю-
щий
воздух
2
10
8
11
13
5
3
7
6

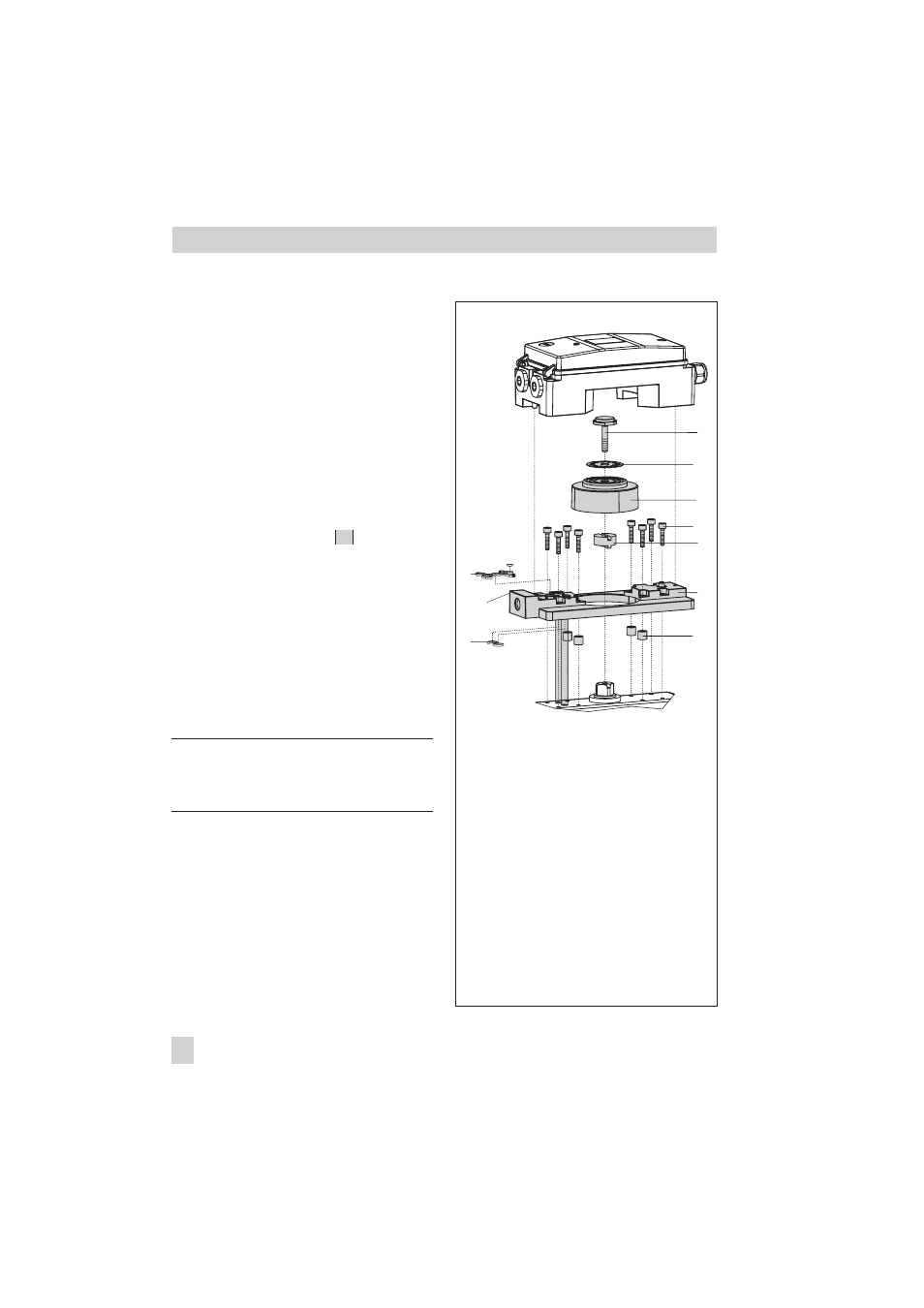

Рис.
6 ·
Монтаж сигнализатора со встроенным
соленоидом на поворотный привод с
валом 20 мм.
