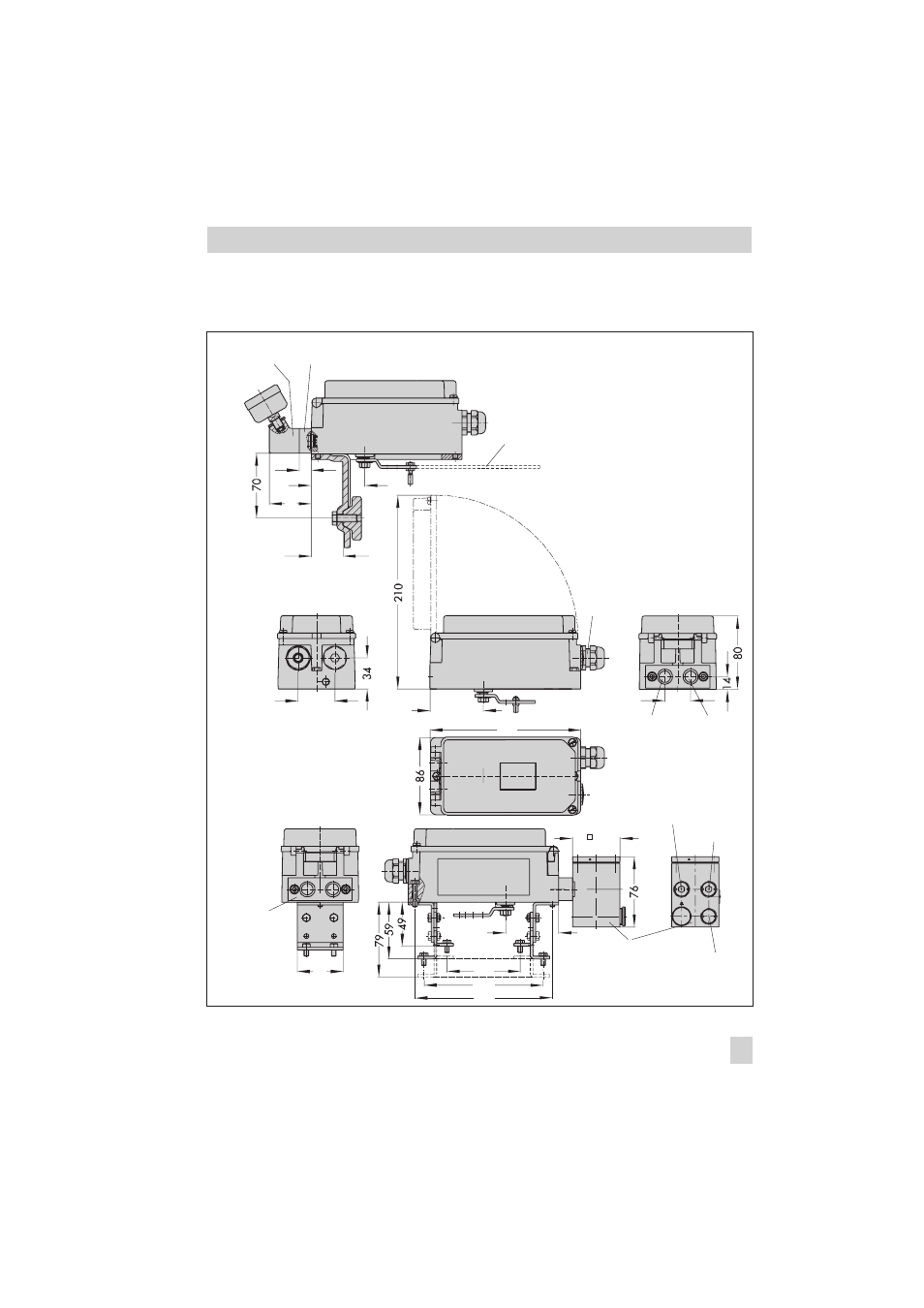

Монтажные размеры
EB 8384-1 RU
43
Монтажные размеры
A
1
Z
A
2
40
28
164
Output (38) Supply (9)
15
46
34
Output A1
Output A2
Supply (9)
50
80
130
50
58
58
58
150
Монтаж на поворотные
приводы VDI/VDE 3845
для всех размеров монтажной
плоскости 2
или плата подключения
Прямой монтаж
Монтаж по NAMUR
Держатель
манометра
Рычаг мм
S = 17
M = 50
L = 100
XL
Плата
подключения
G ¼ èëè
¼ NPT
Обратный
усилитель (опция)
M20 x 1,5
