Инструкция по эксплуатации Samson 3730-1 Электропневматический позиционер
Страница 23
EB 8384-1 RU
23
Установка на клапан – монтажные детали и дополнительное оснащение
10
10.1
6
(7, 8)
1.1
2
4.3
5
6.1
4
1.2
1

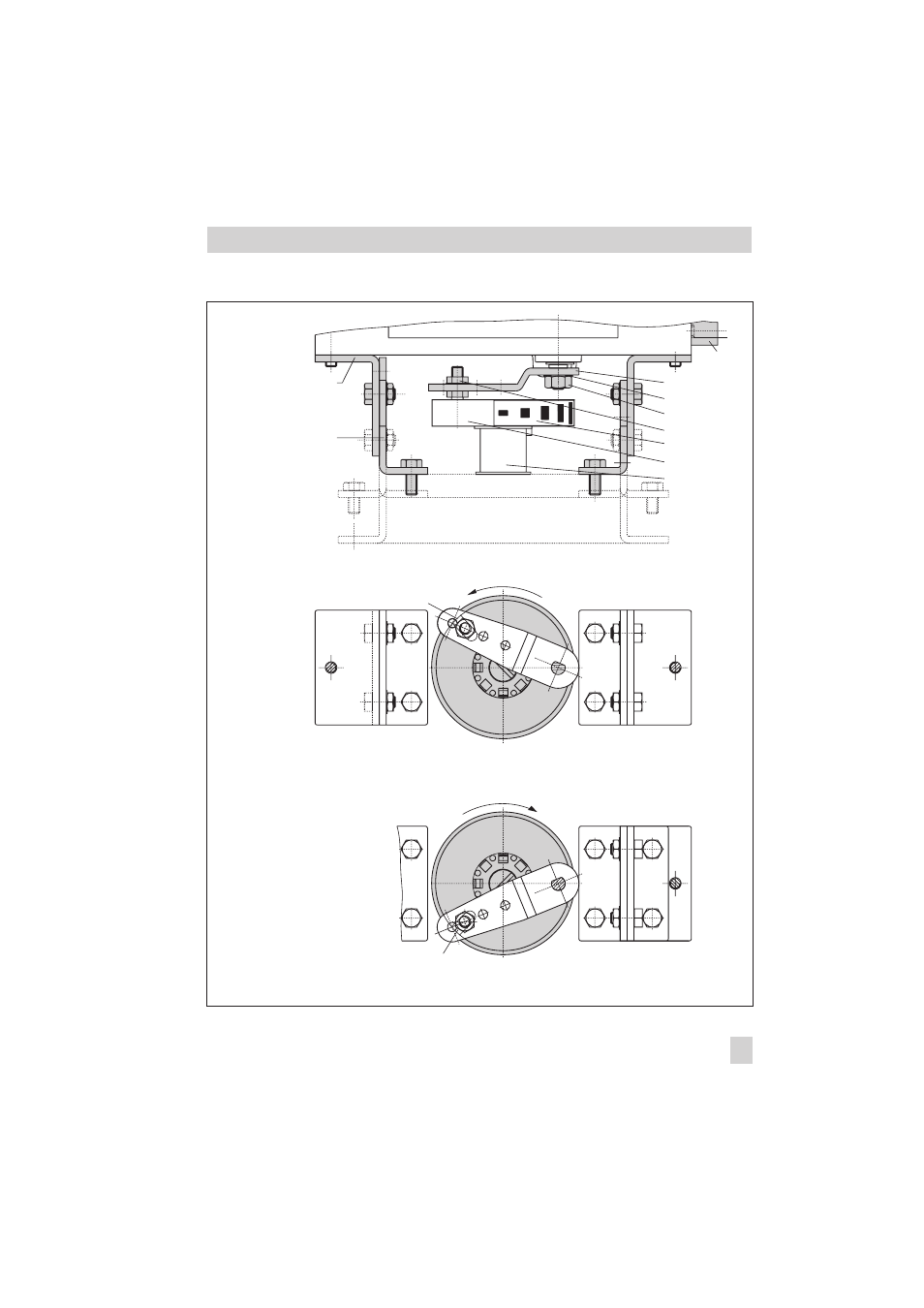

Рис. 9 · Монтаж на поворотные приводы
Важно! Соединения
Supply è Output
можно выполнять
только через плату
подключения (6) из
комплекта
дополнительного
оснащения.
Не допускается
вкручивать
резьбовые
соединения
непосредствен-
но в корпус
Условные
обозначения
к рисункам 8 и 9
1
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина (гровер?)
2
Штифт
3
Поводок (рис. 8)
4
Передаточное колесо
4.1 Винт
4.2 Тарельчатая пружина
4.3 Шильдик со шкалой
5
Вал привода, адаптер
для привода тип 3278
6
Плата подключения
6.1 Уплотнительные кольца
7
Кронштейн манометра,
альтернативно
8
Монтажный комплект
манометра
10
Верхний уголок
10.1 Нижний уголок
Клапан открывается поворотом вправо
Клапан открывается поворотом влево
Шлиц
Шлиц
