EB 8384-1 RU
17
Установка на клапан – монтажные детали и дополнительное оснащение
1
Рычаг
1.1
Гайка
1.2
Тарельчатая пружина
2
Штифт следящего
механизма
3
Поводок
10
Защитная плата
11
Крышка
12
Соединительный блок
12.1
Винт
12.2
Заглушка или подключе-
ние внешнего трубопро
водного соединения
13
Плата переключения
14
Плоское уплотнение
15
Фасонное уплотнение
16
Уплотнение
Контур защит-
ной платы
втягивается
выдвигается
шток привода
втягивается
шток привода
выдвигается
Маркировка
Соединительный
блок (старый)
с платой
переключения
Ðû÷aã Ì
2
10 14
15
1
2
3
11
SUPPLY
13
16
B
1.1
1.2
12
12.1
12
12.1
12.2
A
12
16
12.2
SUPPLY

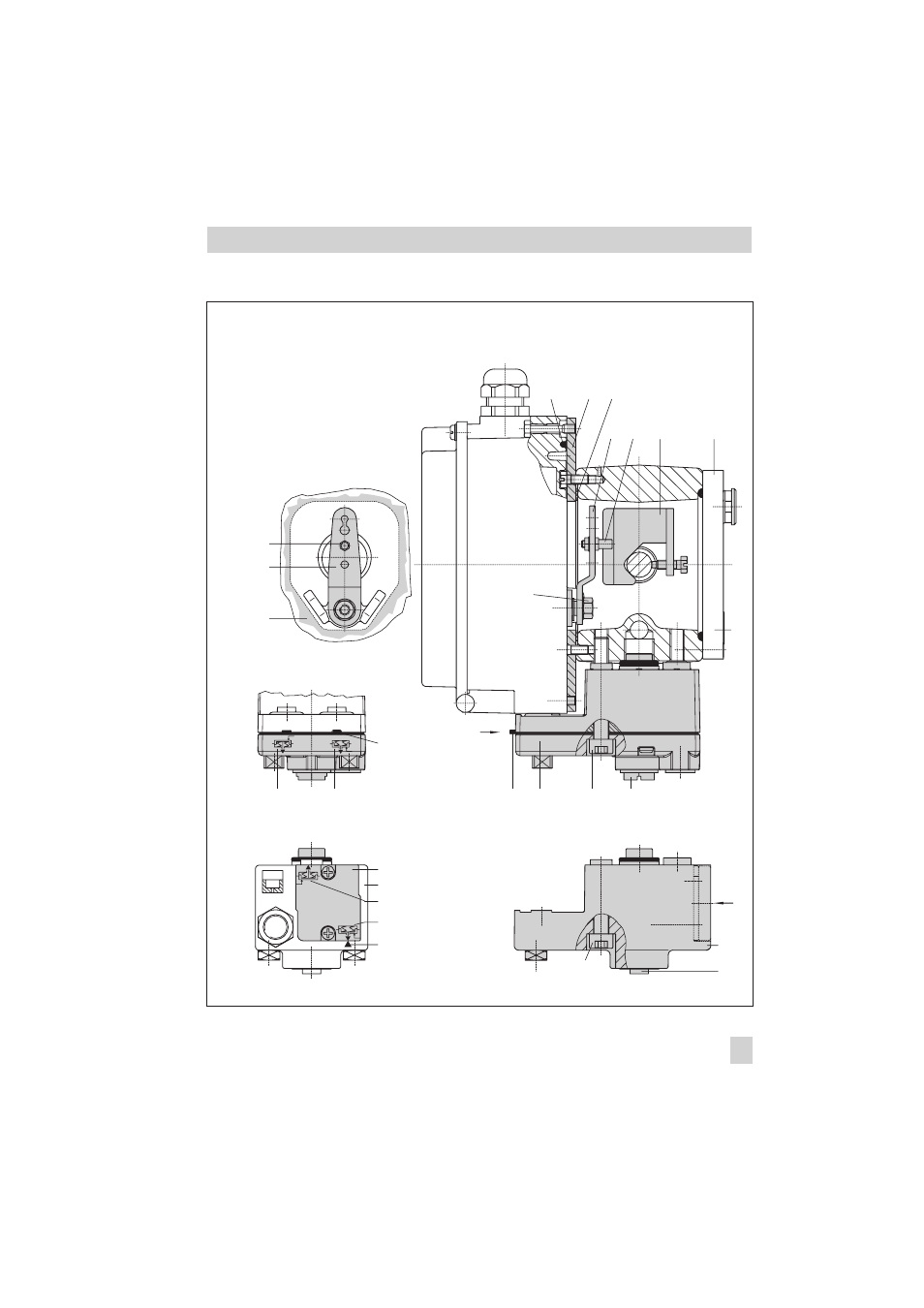

Рис. 5 · Прямой монтаж – подключение управл. давл. к приводу тип 3277 площадью 240, 350 и 700 см
2
