EB 8384-1 RU
19
Установка на клапан – монтажные детали и дополнительное оснащение
10
11
1
1
14.1
3
3.1
16
15
14
1
1.2
1.1
2
9.1
9
6.1
6
7
8

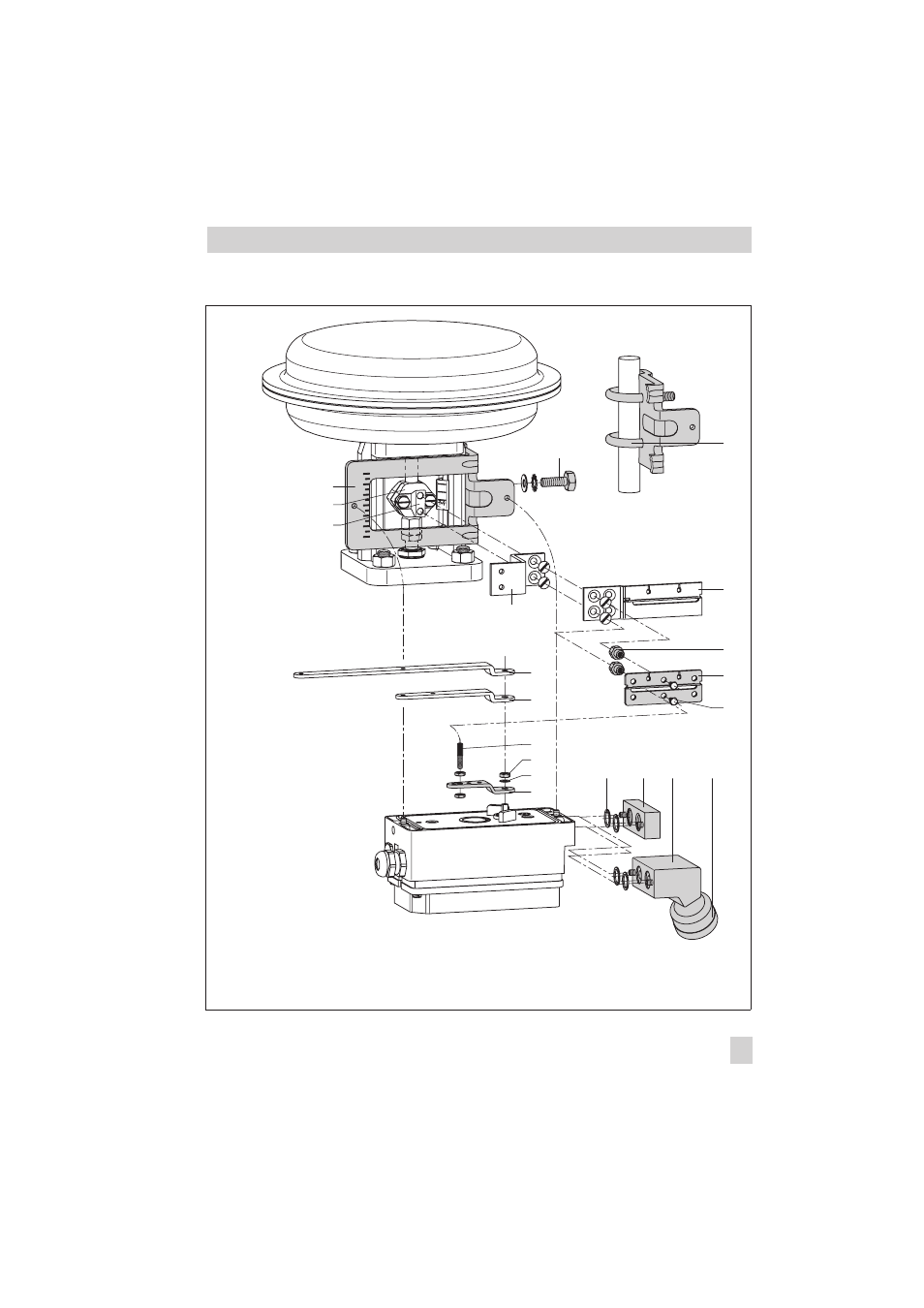

Рис. 6 · Монтаж по NAMUR
1
Рыча
1.1 Гайка
1.2 Тарельчатая пружина
2
Штифт
(следящего механизма)
3
Плата поводка
3.1 Палата поводка
6
Плата подключения
6.1 Уплотнительные кольца
7
Кронштейн манометра
8
Монтажный комплект
манометра
9
Муфта
9.1 Уголок
10
NAMUR-уголок
11
Винт
13
Плата переключения
14
Пальцы
14.1 Винты
15
Скоба
16
Уголок
Важно! Соединения Supply è Output можно выполнять только
через плату подключения (6) из комплекта дополнительного
оснащения. Не допускается поворачивать резьбовые
соединения непосредственно в корпусе.
Монтаж на
ребре NAMUR
Дополнительный уголок
для привода 2800см
2
,
ход
≥
60 мм
Стержневой
монтаж
Рычаги XL è L
