Инструкция по эксплуатации Samson 3730-1 Электропневматический позиционер
Страница 21
Advertising
3
10
11
11
6
1
2
1.2
1.1
7
8
6.1

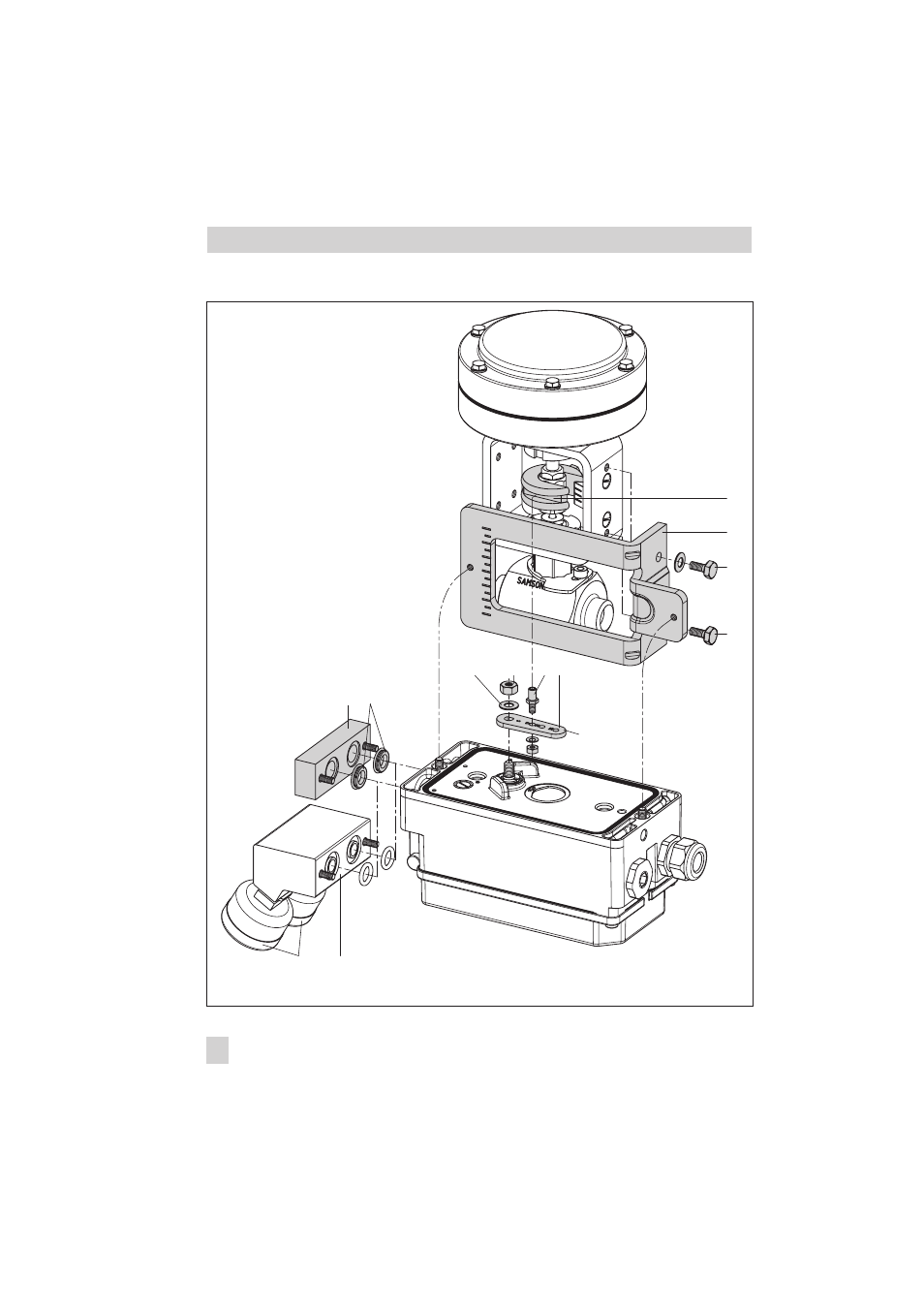

Рис. 7 · Монтаж на микроклапан тип 3510
Ðû÷aã S
21
EB 8384-1 RU
Установка на клапан – монтажные детали и дополнительное оснащение
1
Уголок
1.1 Гайка
1.2 Тарельчатая пружина (гровер)
2
Штифт (следящего механизма)
3
Зажим
6
Плата подключения
6.1 Уплотнительные кольца
7
Кронштейн манометра
8
Комплект манометров
10
Уголок
11
Винт
Важно!
Соединения Supply è Output можно
выполнять только через плату под-
ключения (6) из комплекта дополни-
тельного оснащения.
Не допускается поворачивать резь-
бовые соединения непосредственно
в корпусе.
