5.1 Установка Q-дросселя
расхода
Посредством Q-дросселя производится
преднастройка количества подаваемого
воздуха позиционера к размеру приво-
да:
4
В приводах со временем срабаты-
вания < 1 сек, например площадью
менее 240 см
2
необходима установка
дросселя в положении MIN.
4
В приводах со временем срабатыва-
ния > 1 сек, в дросселировании нет
необходимости – установка дрос-
селя MAX.
Так же установка дросселя зависит от
подключения воздуха к приводу.
4
Для приводов с боковым подклю-
чением управляющего давления (тип
3271-5) выбирается положение SIDE.
4
Для подключения с обратной стороны
(тип 3277-5) выбирается положение
BACK.
На привода других производителей ста-
вится всегда на SIDE.
Обзор · Положения Q-дросселя*
Время
Подключение
<
1 сек
≥
1 сек
боковое
MIN SIDE
MAX SIDE
с обратной стороны
MIN BACK
MAX BACK
* Промежуточные положения не возможны.
Внимание!
Если положение дросселя изменено по-
сле выполненной инициализации, необ-
ходимо выполнить повторную инициа-
лизацию.
5.2 Согласование показаний
Отображение показаний позиционера
можно изменить на 180º.
Если символы индикатора «стоят на го-
лове» (обратные), действуйте следую-
щим образом:
Вращать
-кнопку до появления Code
Р1, а затем подтвердить Code P1 нажа-
тием
-кнопки. Code P1 начинает мер-
цать.
Направление чтения
при расположении
пневматического
подключения справа
Вращать
-кнопку до установки инди-
катора в нужном направлении, а затем
нажатием
-кнопки подтвердить сде-
ланный выбор.
EB 8384-1 RU
33
Пуск в эксплуатацию и регулировка
MAX BACK
MIN SIDE
MIN BACK
MAX SIDE
Q

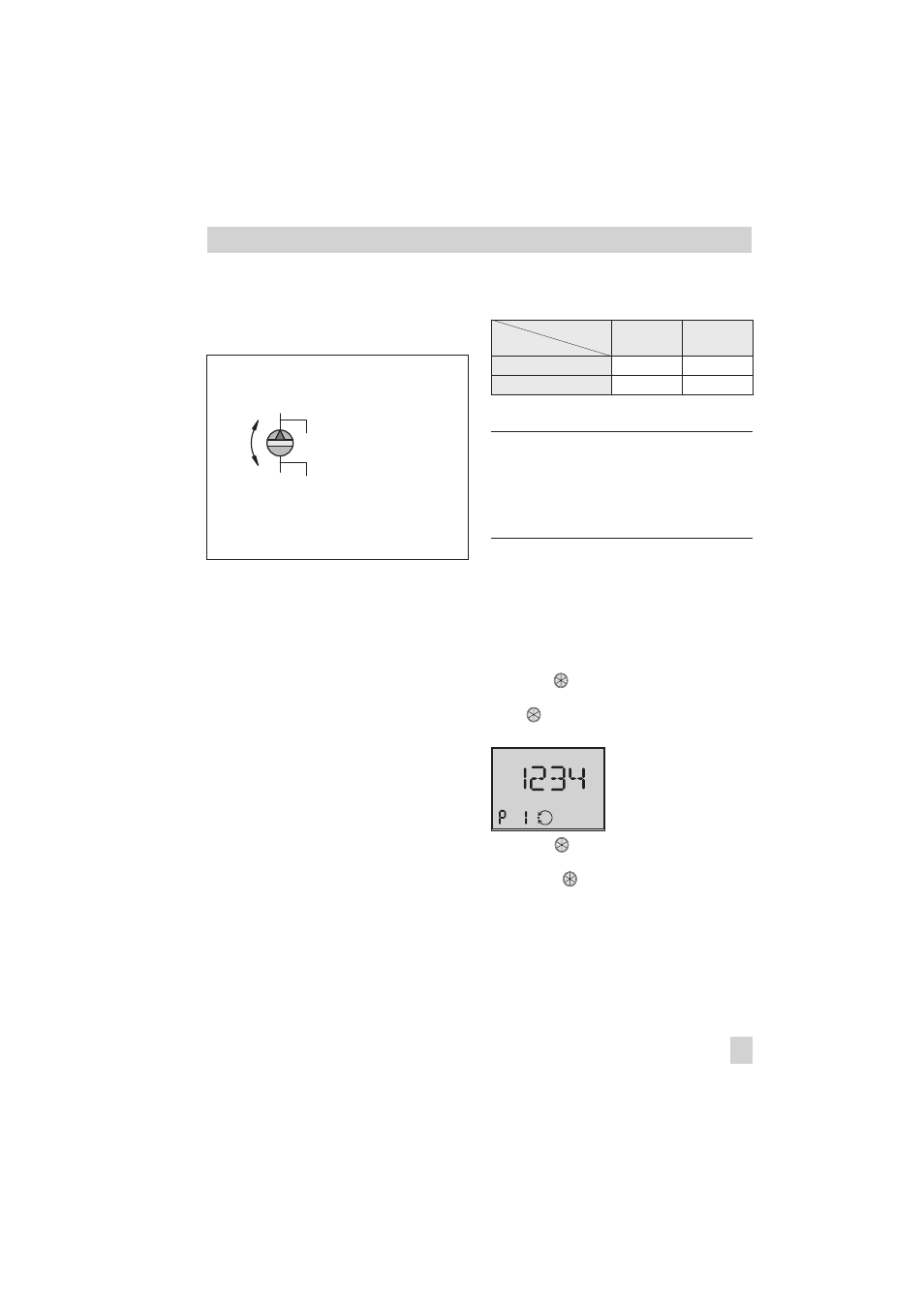

Ðèñ. 13 · Q-дроссель
Позиции MAX BACK/MIN SIDE
