2.4 Монтаж на поворотные
приводы
Позиционер устанавливается на пово-
ротном приводе с помощью двух двой-
ных уголков.
Необходимые монтажные детали, а
также дополнительное оснащение при-
ведены согласно заказным номерам в
таблице 4 на стр. 13.
Для установки позиционера на пово-
ротном SAMSON-приводе тип 3278 сле-
дует предварительно смонтировать на
свободном конце привода промежуточ-
ную вставку (5), входящую в его состав.
Указание! В ходе нижеследующего
описания монтажа непременно сле-
дует учитывать направление враще-
ния поворотного привода.
1. Установить поводок (3) на шлицевой
поверхности вала или промежуточ-
ной вставке (5).
2. Установить на поводок (3) переда-
точное колесо (4) плоской стороной к
приводу. При этом выровнить поло-
жение шлица так, чтобы он в закры-
том положении клапана совпадал с
направлением вращения согласно
рисунку 9.
3. Закрепить прочно на валу привода
передаточное колесо и поводок с по-
мощью винта (4.1) и тарельчатой пру-
жины (4.2).
4. Накрепко привинтить оба нижних
уголка (10.1) на корпусе привода, в
зависимости от его размеров с укло-
ном внутрь или наружу. Установить
верхний уголок (10) и накрепко при-
винтить его.
5. Смонтировать на позиционере плату
подключения (6) или кронштейн ма-
нометра (7). Обратить внимание на
правильное положение обоих уплот-
нительных колец.
Для беспружин-
ных поворотных приводов двой-
ного действия дополнительно потре-
буется установка обратного усилител-
я (по этому вопросу см. раздел 2.5).
6. Вывинтить на рычаге
М (1) позицио-
нера стандартный штифт (2). Исполь-
зовать светлый штифт (Ш5) из мон-
тажного набора и накрепко завинтить
его в отверстии для позиции
90º.
7. Установить позиционер на верхнем
уголке (10) и накрепко привинтить.
При этом выровнить рычаг (1) так,
чтобы он с учетом направления вра-
щения привода своим штифтом по-
пал в шлиц передаточного колеса (4),
см. рис. 9. В любом случае должно
обеспечиваться следующее условие:
при отклонении привода на ½ угла
поворота, рычаг (1) должен устано-
виться параллельно самой длинной
стороне позиционера.
EB 8384-1 RU
22
Установка на клапан – монтажные детали и дополнительное оснащение
1.2
1.1
1
2
4.1
4.2
5
3

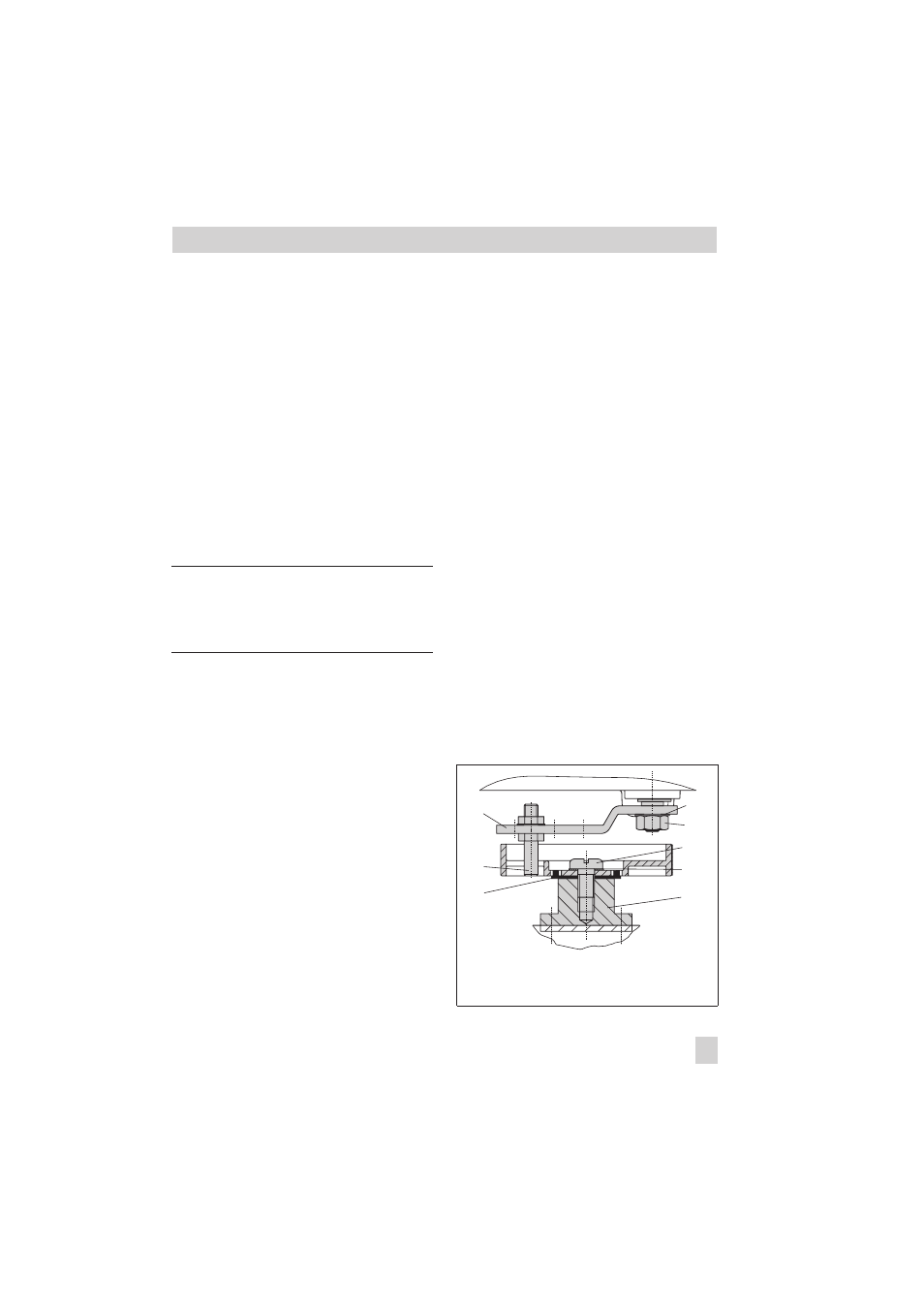

Рис. 8 · Монтаж передаточного колеса на
SAMSON-приводе тип 3278
Фланец
привода
