Эксплуатация прибора
Управление и настройки прибора осу-
ществляются в основном посредством
кнопки-зв¸здочка.
Для установки количества воздуха надо
произвести предварительную настройку
Q-дросселем.
4.1 Органы управления
прибора и индикация
Комбинированная кнопка-звездочка -
(для управления прибором посред-
ством вращения и нажатия)
Вращением этой кнопки выбираются
коды операций (
Р0 до Р16) и последу-
ющим нажатием подтверждается выбор.
Если необходимо изменить параметр,
то вращением кнопки устанавливается
необходимое
значения,
а
нажатием
кнопки подтверждается (устанавлива-
ется) сделанный выбор.
Внимание!
Над¸жное сохранение (не теряемое при
отключении питания прибора) изме-
н¸нного параметра только в том
случае, если индикация перешла в нор-
мальный режим. Для этого можно пе-
ревести кнопку-зв¸здочку в на код Р0
или более 3 мин не производить ника-
ких изменений на приборе.
Указание:
При изменении одного из кодов опера-
ций Р2, Р3, Р4 или Р8 необходимо про-
вести заново инициализацию прибора.
EB 8384-1 RU
31
Эксплуатация прибора

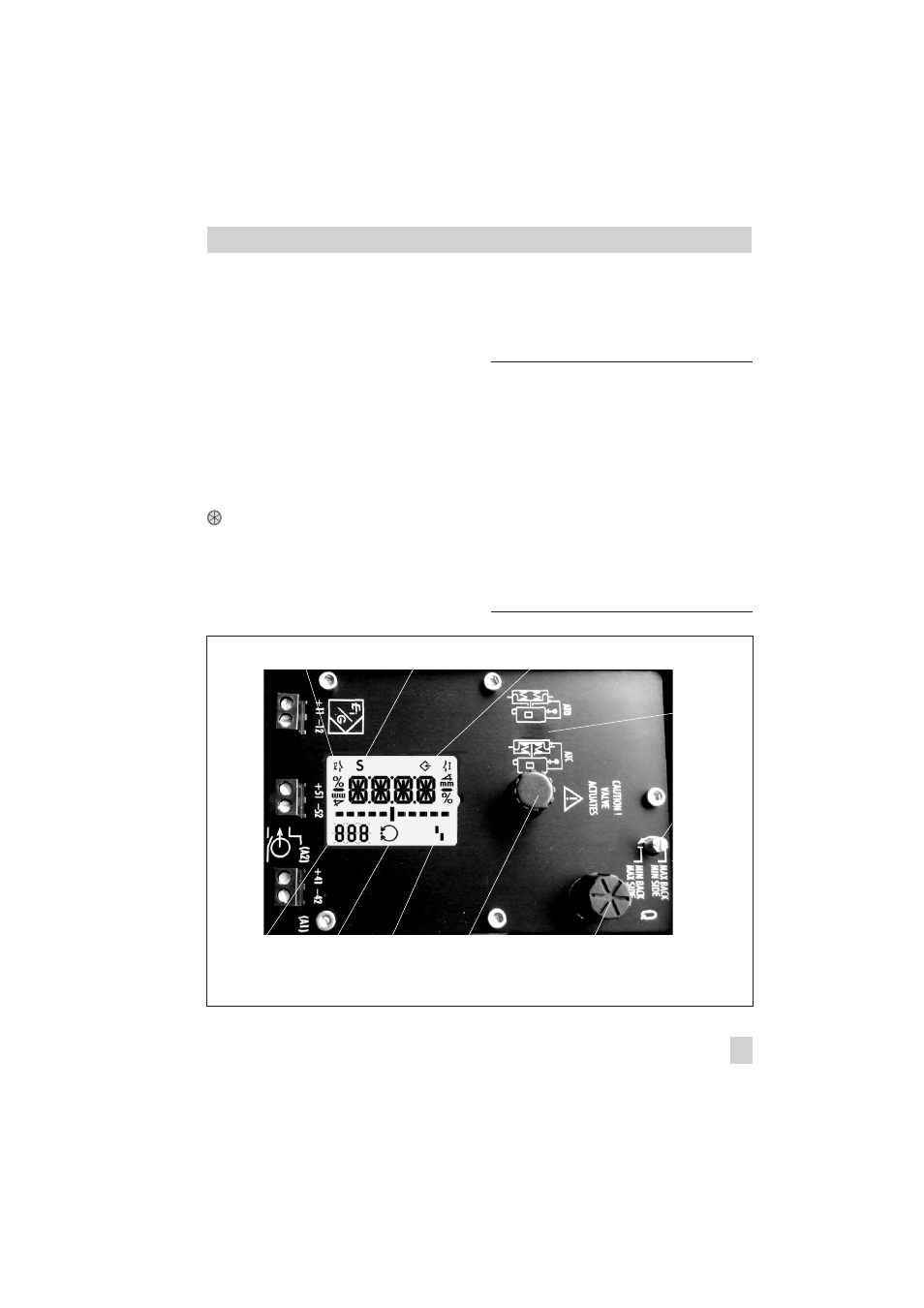

Рис. 12 · Органы управления и индикация
Q-дроссель
Символ
привода
Крышка вала
позиционера
Кнопка-зв¸здочка
Граничный контакт
Положение безопасности
Измен¸нные параметры не сохранены
Неисправ-
ность
Режим регу-
лирования
Параметр /
Код ошибки
