Подключение внешнего
декодера (2)

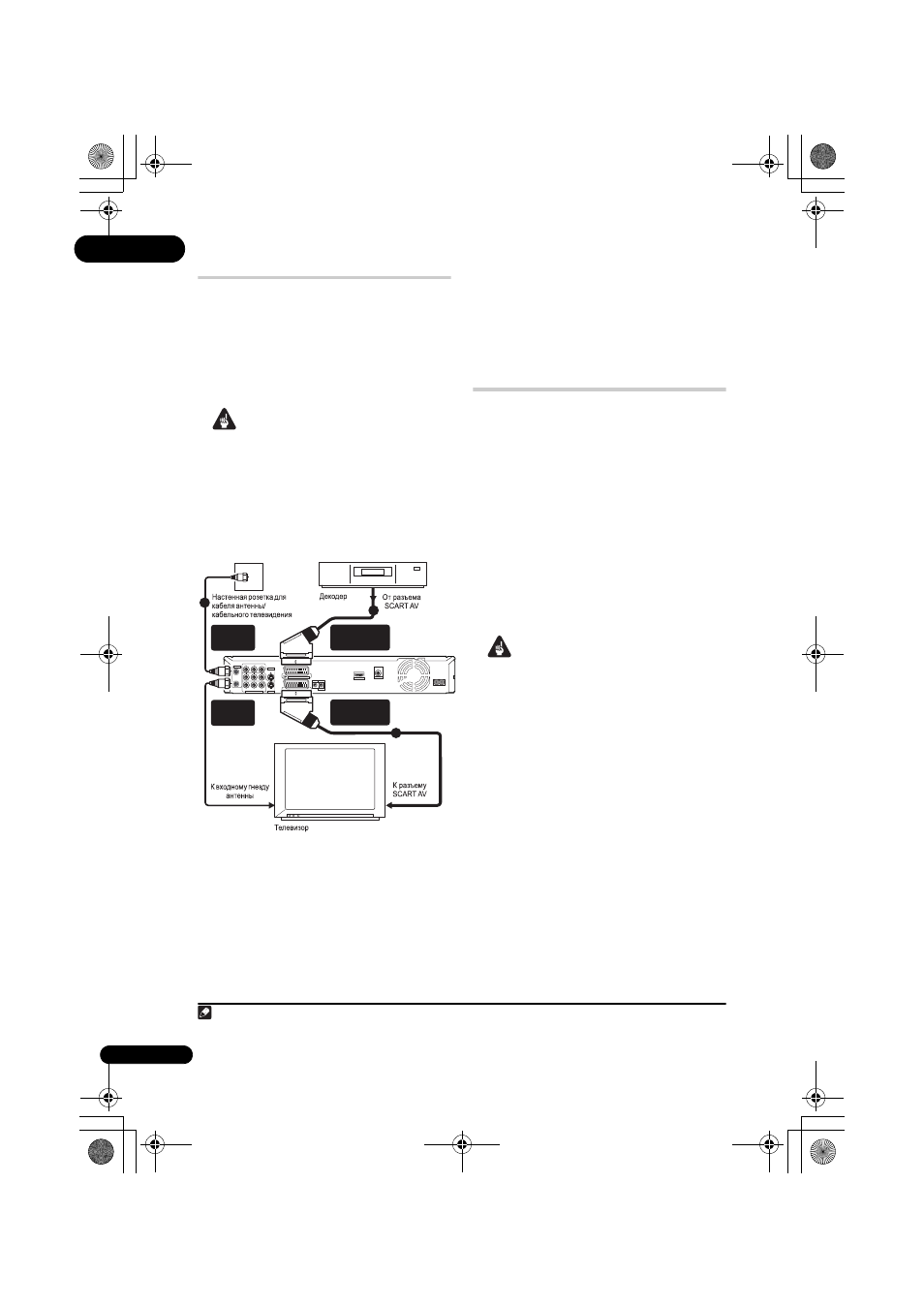

При наличии только декодера подключите
его к этому рекордеру и телевизору, как
показано на этой странице.
1
Данное подключение позволяет:
• Записывать закодированные каналы,
принимаемые встроенным
телевизионным тюнером рекордера.
Важно
• Не подключайте этот рекордер к
видеомагнитофону, ресиверу
спутникового телевидения или блоку
приема кабельного телевидения,
используя функцию ‘прямо’. Всегда
подключайте каждый компонент
непосредственно к телевизору или
аудио-видео усилителю/ресиверу.
1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля SCART (не
поставляется) подключите аудио-
видео разъем AV1 (RGB)-TV к аудио-
видео разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой кабель SCART,
подключите аудио-видео разъем AV2
(INPUT 1/DECODER)
к аудио-видео
разъему SCART на декодере.
Это позволит записывать закодированные
телевизионные каналы.
Подключение к аудио-видео
усилителю/ресиверу
Для прослушивания многоканального
объемного звучания требуется подключить
этот рекордер к аудио-видео усилителю/
ресиверу через коаксиальный цифровой
выход.
Кроме цифрового подключения,
рекомендуется также использовать
аналоговое стереофоническое подключение
для совместимости со всеми дисками и
источниками.
Возможно, вы также захотите подключить
видеовыход к аудио-видео усилителю/
ресиверу. Используйте обычный видеовыход
(как показано здесь) или выход S-Video.
Важно
• Если рекордер не настроен
соответствующим образом для работы с
аудио-видео усилителем/ресивером, из
акустических систем может быть
слышен шум (см. Audio Out на стр. 128).
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
используя аудио-видео кабели, с
помощью функции ‘прямо’. Всегда
подключайте его к телевизору
напрямую.
Примечание
1 Для использования этой настройки требуется выполнить следующие настройки в меню Initial Setup:
• Установите параметр AV2/L1 In на Decoder в меню Initial Setup (см. AV2/L1 In на стр. 127).
• На экране Manual CH Setting установите параметр Decoder для смешанных каналов на On (см. Manual CH
Setting на стр. 126).
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
INPUT 3
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
HDMI OUT
DIGITAL OUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
2
3
1
