02

14

Ru

Раздел 2

Подключения

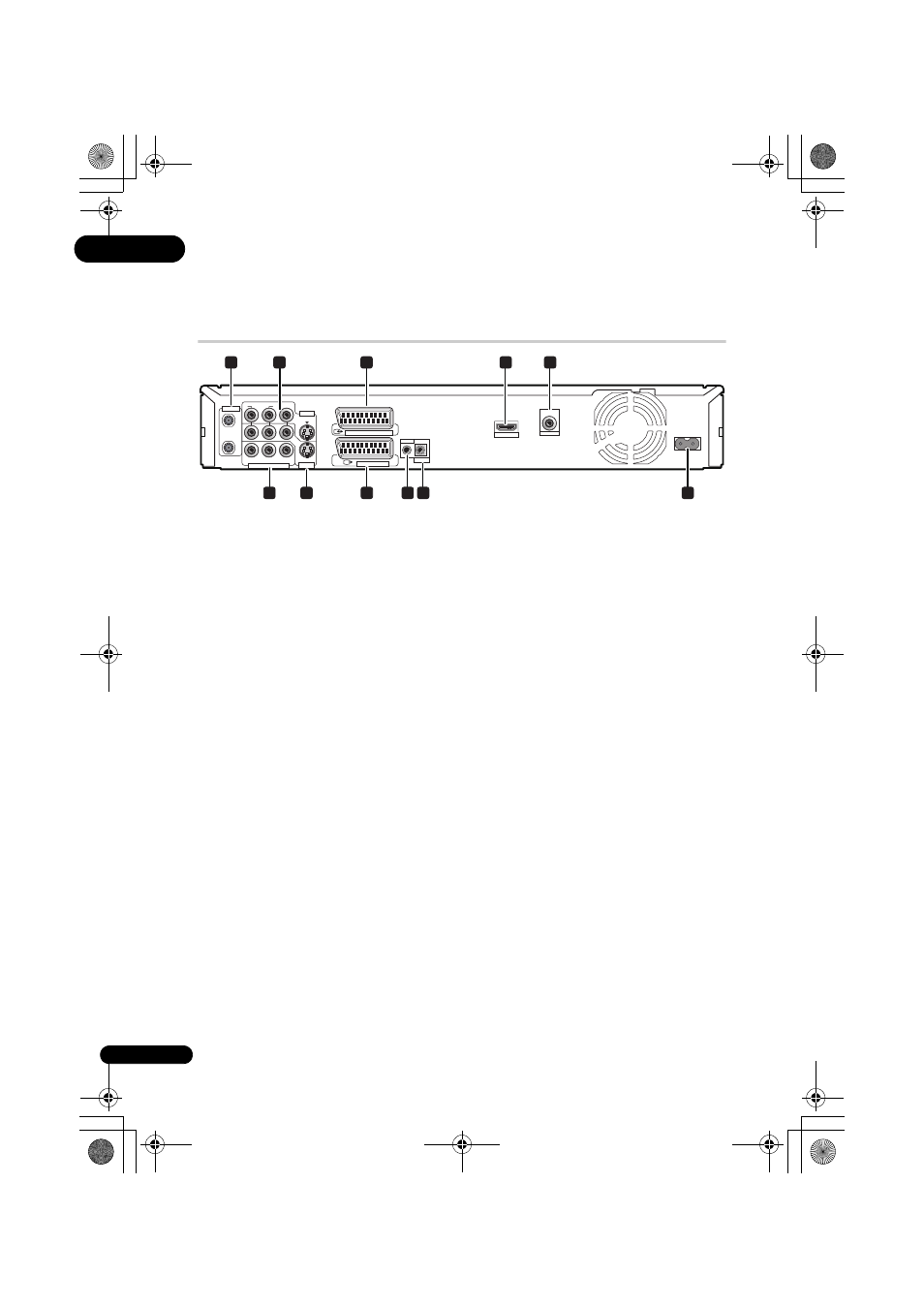

Подключения на задней панели

1

ANTENNA IN (RF IN)/OUT

Подключите телевизионную антенну к
разъему ANTENNA IN (RF IN). При
подключении к телевизору сигнал
передается на разъем ANTENNA OUT.

2

INPUT 3

Входные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к
видеомагнитофону или другому
компоненту-источнику.

3

Аудио-видео терминал AV2 (INPUT

1/DECODER)
Разъем аудио-видео входа/выхода SCART-
типа для подключения к видеомагнитофону
или другому оборудованию,
оборудованному разъемом SCART. Входной
разъем принимает видеосигнал, сигнал
S-Video и сигнал RGB. О настройке см. AV2/
L1 In
на стр. 127.

4

HDMI OUT

Выход HDMI для высококачественных
цифровых аудио и видеосигналов.

5

DIGITAL AUDIO OUT (COAXIAL)

Коаксиальный цифровой аудиоразъем для
подключения аудио-видео усилителя/
ресивера, декодера Dolby Digital/DTS/MPEG
или другого оборудования с цифровым
входом.

6

COMPONENT VIDEO OUT (

Выход

компонентного видео)
Видеовыход высокого качества для
подключения к телевизору или монитору с
входом компонентного видео.

7

OUTPUT

Выходные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к
телевизору или аудио-видео усилителю/
ресиверу.

8

Аудио-видео терминал AV1 (RGB)-

TV
Аудио-видео разъем SCART для
подключения к телевизору или другому
оборудованию с разъемом SCART.
Выходной видеосигнал переключается
между видеосигналом, сигналом S-Video и
сигналом RGB. О настройке см. AV1 Out на
стр. 127.

9

G-LINK™

Используется для подключения
поставляемого кабеля G-LINK™, чтобы
включить GUIDE Plus+™ для управления
внешним спутниковым ресивером и т.д.

10 CONTROL IN
Используется для управления этим
рекордером от сенсора ДУ другого
компонента Pioneer с терминалом
CONTROL OUT и логотипом Pioneer

.

Подключите терминал CONTROL OUT
другого компонента к терминалу CONTROL
IN
этого рекордера через миниразъемный
кабель.

11 AC IN –

Гнездо питания

После завершения всех других
подключений, подключите к розетке с
помощью поставляемого силового кабеля.

AC IN

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

OUTPUT

COMPONENT VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

INPUT 3

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

G-LINK

CONTROL

HDMI OUT

DIGITAL OUT

1

2

6

7

8

9 10

11

3

4

5
