19

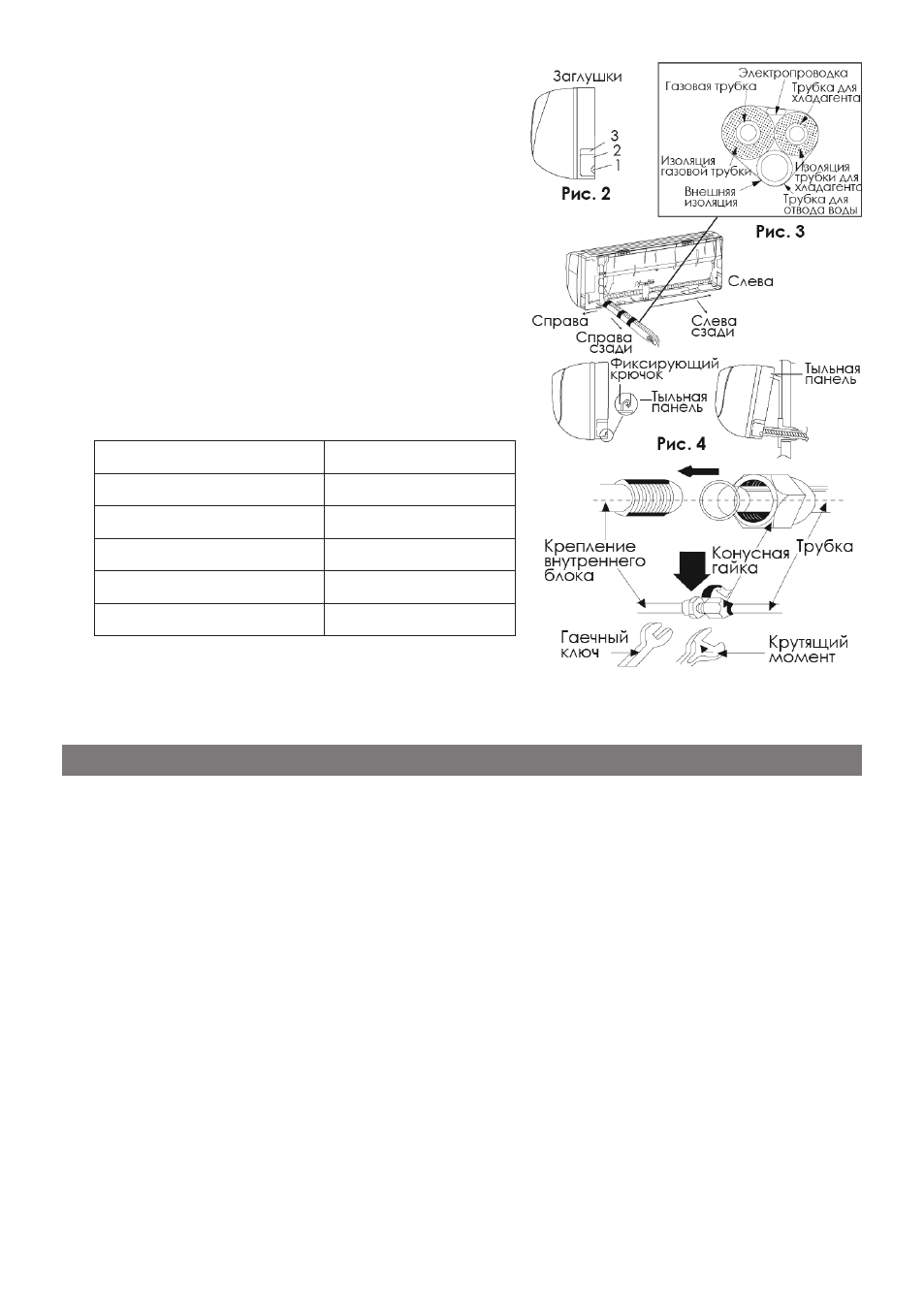

1). Удалите заглушку 1, если прокладыва-
ете только электропроводку;
2). Удалите заглушки 1 и 2 или 1, 2 и 3,
если прокладываете электропровод-
ку и соединительные трубки.
2. Объедините электропроводку и соеди-
нительные трубки с помощью изолирую-
щей ленты (Рис. 3).
3. Навесьте внутренний блок на тыльную па-
нель, прикреплённую к стене (Рис. 4).
Подключение трубок
1. Совместите центр трубки с соответству-
ющим краном.
2. Закрутите гайку сначала руками, а по-
том с помощью ключа.
Сила вращающего момента:
Диаметр гайки (мм)
Усилие (Н-м)
Ш 6
15 ~ 20
Ш 9,2
31 ~ 35
Ш 12
50 ~ 55
Ш 16
60 ~ 65
Ш 19
70 ~ 75
Замечания:
• Сначала подключите трубки к внутреннему блоку, а потом к внешнему.
• Не прилагайте чрезмерных усилий при закручивании соединительных
гаек.
Подключение проводов
1. Снимите правую ручку или фронтальную панель внешнего блока.
2. Снимите зажим для проводов и подключите провод электропитания и сиг-
нальный провод к соответствующим клеммам.
3. Зафиксируйте провода с помощью зажима.
4. Проверьте надёжность крепления проводов.
5. Установите ручку или фронтальную панель на место.
Замечания:
• Неверное подключение проводов может привести к поломке прибора.
• Между зажимом и клеммами должно оставаться немного свободного ме-
ста.
Прокачка воздуха и проверка на протекание
1. Подключите соединительный шланг к клапану низкого давления. Клапаны
высокого и низкого давления должны быть закрыты.
2. Подключите соединительный шланг к вакуумной помпе.
3. Полностью откройте клапан низкого давления.
4. Включите вакуумную помпу. В начале всасывания слегка ослабьте крепле-
ние соединительного шланга на клапане низкого давления, чтобы убедить-
ся, что помпа всасывает воздух. Если звук, сопровождающий работу пом-
УСТАНОВКА ВНЕШНЕГО БЛОКА
