Страница 18
18

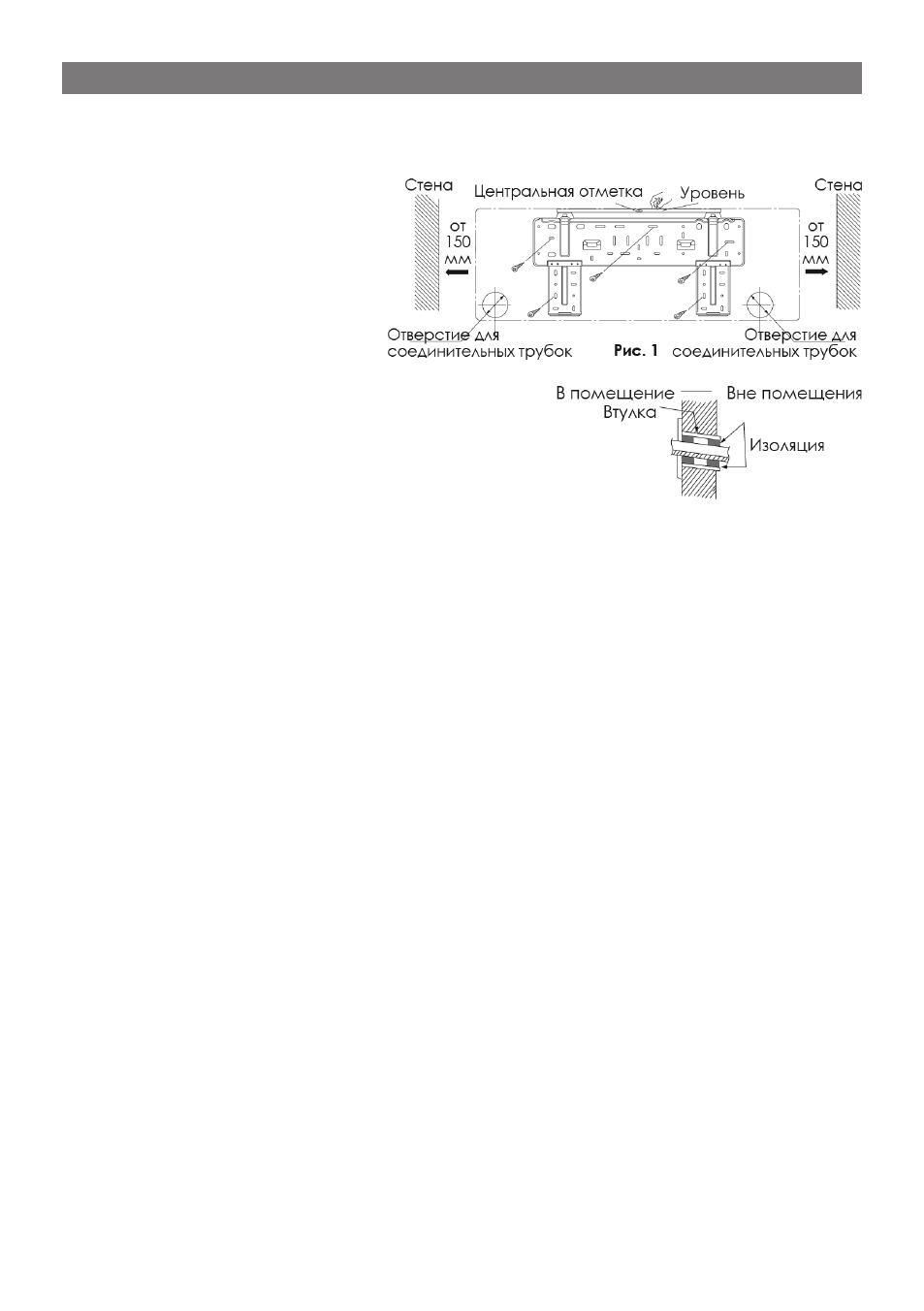

Установка тыльной панели
1. Устанавливайте тыльную панель только горизонтально, т.к. сливное соеди-
нение находится слева - эта сторона должна быть незначительно ниже.
2. Убедитесь, что все требо-
вания к установке выполне-
ны и закрепите тыльную па-
нель.
3. Убедитесь, что тыльная па-
нель закреплена достаточ-
но надёжно, чтобы выдер-
жать вес в 60 кг.
Отверстие для соединительных трубок
1. Отверстие должно иметь небольшой уклон
наружу.
2. Вставьте втулку в отверстие, чтобы предо-
хранить соединительные трубки от повреж-
дений.
Трубка для отвода воды
1. Отводящая трубка должна прокладываться вниз по уклону.
2. Не допускайте чрезмерных перегибов трубки. Свободный конец трубки не
должен погружаться в воду.
3. Оберните отводящую трубку изолирующим материалом.
Подключение электропроводки
1. Откройте переднюю панель внутреннего блока.
2. Отвинтите крепёжные винты и снимите крышку отсека с клеммами.
3. Проложите провода за тыльной стороной внутреннего блока и проденьте
их в отверстие для соединительных трубок.
4. Подключите провода в соответствии с диаграммой, нанесённой на вну-
тренний блок.
5. Проложите провода в специальном желобке. Зафиксируйте провода. За-
кройте крышку и завинтите крепёжные винты.
6. Закройте переднюю панель.
7. Закрепите сигнальный кабель, соединяющий внешний и внутренний бло-
ки, с помощью специального зажима.
Внимание: Подключение внешнего и внутреннего блоков должно производить-
ся квалифицированным специалистом.
Замечания:
• Будьте внимательны при подключении проводов, неправильное подключе-
ние может привести к поломке прибора.
• Потяните за провода после того, как закрепили их, чтобы проверить надёж-
ность крепления.
• Прибор должен быть обязательно заземлён.
• Крышка отсека с клеммами должна быть плотно закрыта.
Установка внутреннего блока
Соединительные шланги и провода можно прокладывать как с левой, так и с
правой стороны внутреннего блока.
1. Во время прокладывания проводов, Вы можете убрать одну из заглушек на
боковых сторонах внутреннего блока (Рис. 2):
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
