ТЕРМОКАМИН FORMA PURO
Глава 5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
38
Kit comfort air
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
После выполнения подсоединений смонтировать вентиляционные
рештки, выбранных моеделей.
5.9. ЗАМЕНА ВЕНТИЛЯТОРА
ВНИМАНИЕ!
ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ 230 В.
• Снять вентиляционную решетку
• Развинтить 4 шурупа A, располагающихся в четырех углах
структуры решетки рис. 8
• Развинтить два цетральных шурупа B, которые крепят
вентилятор к его основанию.
ВНИМАНИЕ!
ПРИ ОТСОЕДИНЕНИИ ПРОВОДОВ УБЕДИТЬСЯ, ЧТО
ОНИ РАЗМЕЩЕНЫ ТАК, ЧТОБЫ НЕ УПАСТЬ
ВОВНУТРЬ ОБЛИЦОВКИ, Т.К. ЕСЛИ ОНИ УПАДУТ, ИХ
НЕ УДАСТСЯ ВЫНУТЬ ОБРАТНО.
• Извлечь решетку C
• Отсоединить провод вентилятора
• При наличии плафона с лампой необходимо убедиться, что
во время извлечения фланца провода электропитания
отсоединены.
• Затем достаточно повернуть вентилятор по отношению к
его основанию для того, чтобы не повредить его при
извлечении.
ВНИМАНИЕ!
НАПРАВЛЕНИЕ
РАСПОЛОЖЕНИЯ
ВЕНТИЛЯТОРА
ДОЛЖНО ОСТАВАТЬСЯ КАК ПОКАЗАНО НА РИС.9, НЕ
ДОПУСКАЮТСЯ ПОЛОЖЕНИЯ, ОТЛИЧАЮЩИЕСЯ ОТ
УКАЗАННОГО.
Внимание!
Все
электрические
соединения
должны
производиться
квалифицированными
специалистами в соответствии с действующим
законодательством
государства,
используя
профессиональное оборудование и придерживаясь
схемы, указанной в настоящей инструкции. Все
операции должны производится при отключенном
от сети кабеле питания 230В 50 Гц.
MCZ
не
несет
ответственность
за
ущерб,
причененный людям или предметам, причиной
которого являются неправильно произведенные
соединения или использование оборудования не по
назначению.
A
A
A
A
B
B
C

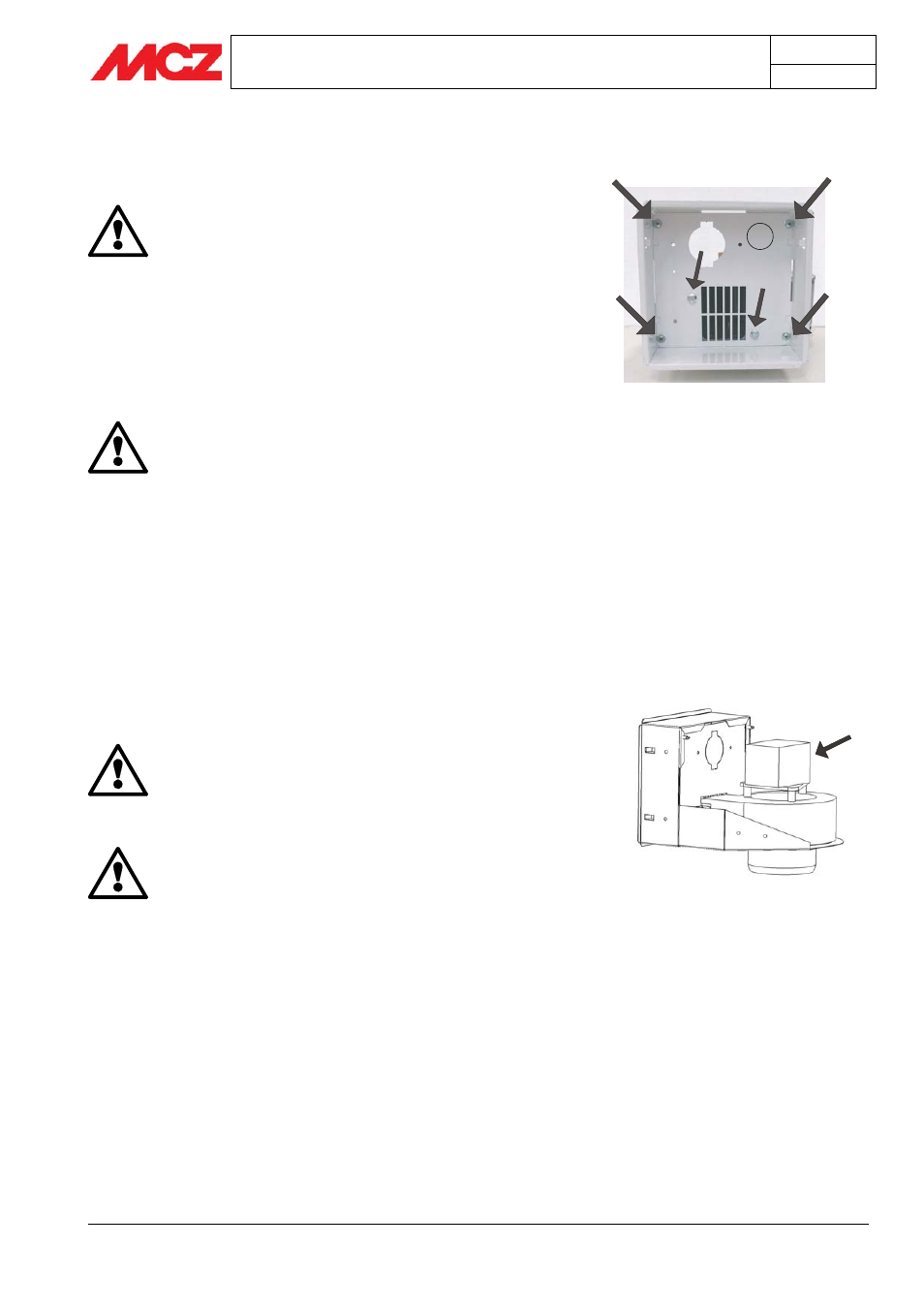

Рисунок 8– Замена вентилятора
Рисунок 9– Размещение вентилятора
