5.3. МОНТИРОВАНИЕ КОМПЛЕКТА COMFORT AIR
Перед установкой КОМПЛЕКТА COMFORT AIR естественной или
принудительной вентиляции убедиться в подготовке материала как
следует ниже (рис.1):
1. При установке системы естественной вентиляции:
подсоединить гибкие трубы (a) и фланцы (d) Ø 150, к
соедитительным патрубкам, размещенным в верхней части
моноблока (рис.1).
При
установке
системы
принудительной
вентиляции: подсоединить фланцы (d) и трубы (a) Ø 100
к соединительным патрубкам, размещенным в верхней
части моноблока. Для принудительной вентиляции
используются трубы меньшего диаметра, чем используемые
для естественной вентиляции.
2. Подготовить в стене (f) на желаемой высоте два отверстия
для вентиляционных решеток, через которые будет
выходить теплый воздух размером 185 мм x 185 мм
3. Нажимая с внешней стороны стены по направлению к
внутренней, вставить структуру выбранной вентиляционной
решетки (g), в отверстие 185 x 185 мм.
4. На внутренней стенке отверстия, в соответствии с
расположением структуры вентиляционной решетки (1),
закрепить комплект крепежных скоб (2), с помощью
четырех прилагающихся винтов и гаек (рис.2).
5. К соединенительному патрубку, расположенному на структуре
вентиляционной решетки (e), подсоединить гибкую трубу (a),
предварительно присоединенную к термокамину.
6. Зажать трубу (a) с соединенительным патрубком (e) при
помощи прилагающегося хомута (c)
7. До установки облицовки необходимо подсоединить
электрические провода к лампе и/или к вентилятору, а все
последующие операции могут производиться снаружи.
Если в связи с нехваткой места, нет возможности использовать
прилагающиеся крепежные скобы, хорошо закрепить комплект с
помощью специальной встраиваемой коробки (поставляется по
запросу).
Рекомендуется:
• Для
канализации
воздуха
при
естественной
вентиляции использовать трубы длиной не более 2 м,
для принудительной вентиляции не более 8м.
• Для естественной вентиляции рекомендуется размещать
вентиляционные решетки на высоте не менее 2м от пола.
(рис.3).
• Для принудительной вентиляции, комплект может
размещаться на достаточно большом расстоянии от
термокамина (максимально 8 м); в этом случае необходимо
предусмотреть соответствующую изоляцию для труб, чтобы
выделяемая тепловая энергия не терялась, расходуясь на
обогрев стен.
• По возможности производить прокладку труб для
канализации воздуха одинаковой длины для того, чтобы
избежать разницы в объемах воздуха, выходящего через
разные вентиляционной решетки.
1
2
Рисунок
2–
Установка
комплекта
a
b
d
c
f
g
e

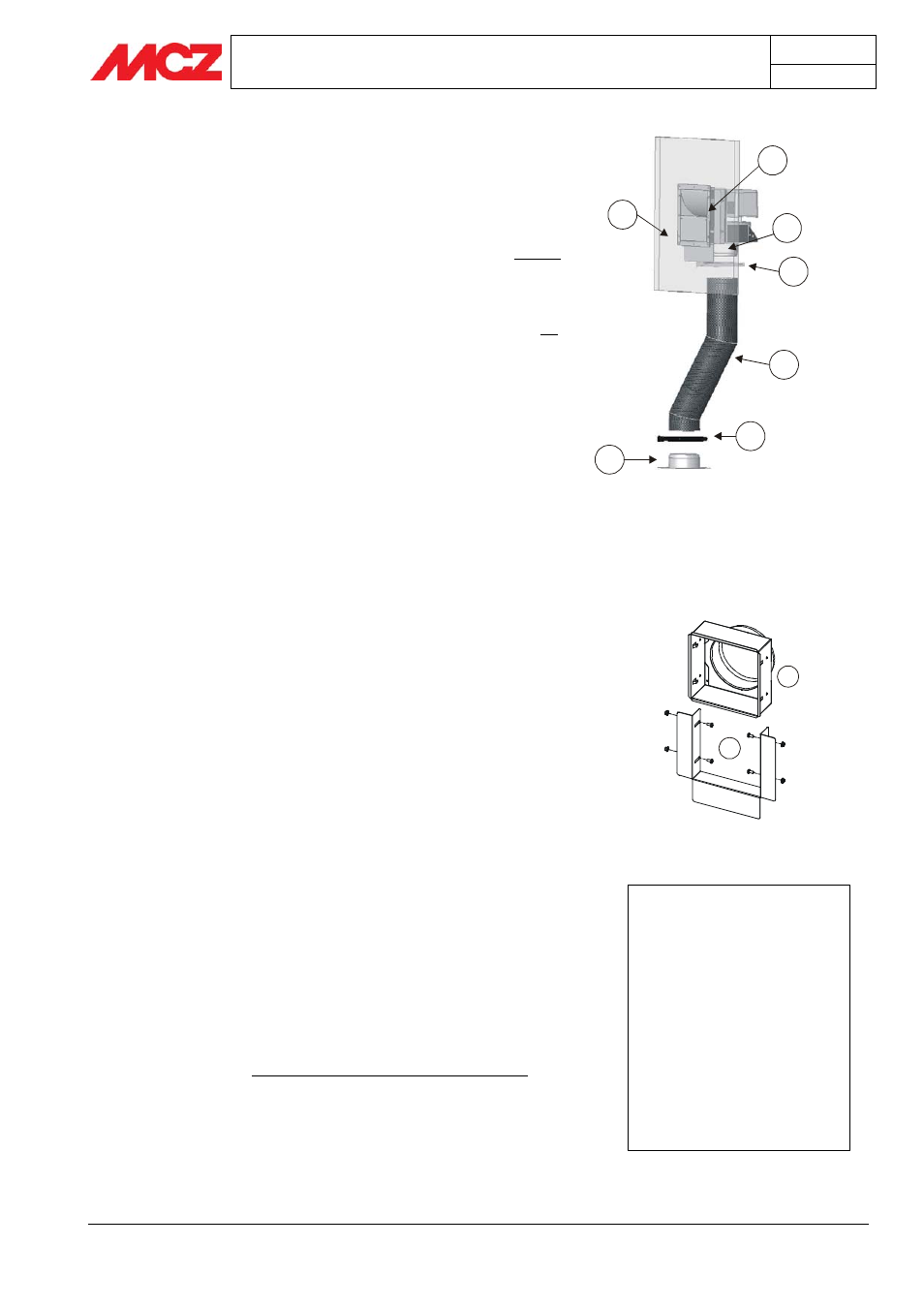

Рисунок 1– Подсоединение труб
Рисунок 3 – Монтирование вентиляционных
решеток
